一种咖啡豆加工用脱皮装置的制作方法

本技术属于咖啡豆加工，具体为一种咖啡豆加工用脱皮装置。

背景技术：

1、咖啡豆，是指用于制作咖啡的植物果实，广义的讲世界上有2种咖啡豆，阿拉比卡豆和罗布斯塔豆，咖啡的果实是由两颗椭圆形的种子相对组成的。互相衔接的一面为平坦的接面，称为平豆，但也有由一颗圆形种子组成的，称为圆豆，其味道并无不同。

2、目前，咖啡豆在加工过程中，需要对其表面的表皮进行去除，现有技术中，在对咖啡豆的表皮进行去除时，一般通过单一的脱皮辊进行脱皮，这种方式在使用时，对咖啡豆的脱皮效果较差，且在脱皮后，还需要人工操作将脱皮的咖啡豆从脱皮辊上取下，不仅需要耗费较多的时间，影响加工效率，且增加了人们的工作强度，因此提出一种咖啡豆加工用脱皮装置。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本实用新型提供一种咖啡豆加工用脱皮装置，有效的解决了目前咖啡豆在加工过程中，需要对其表面的表皮进行去除，现有技术中，在对咖啡豆的表皮进行去除时，一般通过单一的脱皮辊进行脱皮，这种方式在使用时，对咖啡豆的脱皮效果较差，且在脱皮后，还需要人工操作将脱皮的咖啡豆从脱皮辊上取下，不仅需要耗费较多的时间，影响加工效率，且增加了人们的工作强度的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种咖啡豆加工用脱皮装置，包括脱皮箱，所述脱皮箱的上端右侧固定设置有进料斗，所述脱皮箱的内部上方设置有两个前后对称分布的第一脱皮辊，两个所述第一脱皮辊的左右两端均通过第一转轴分别与脱皮箱的左右两侧转动连接，两个所述第一脱皮辊的侧壁均固定套接有第一螺旋输送叶，两个所述第一螺旋输送叶螺旋方向相反设置，两个所述第一脱皮辊的左端均脱皮箱的左侧壁之间设置有第一下料口，两个所述第一脱皮辊的下方设置有两个前后对称分布的第二脱皮辊，两个所述第二脱皮辊的左右两端均通过第二转轴分别与脱皮箱的左右两侧转动连接，两个所述第二脱皮辊的侧壁均固定套接有第二螺旋输送叶，两个所述第二脱皮辊的右端与脱皮箱的右侧壁之前设置有第二下料口，所述脱皮箱的外部设置有带动两个第一脱皮辊及两个第二脱皮辊反向转动的驱动机构，所述脱皮箱的右侧设置有吹风组件，所述吹风组件位于第二下料口的下方，所述脱皮箱的右侧下方开设有出料口，所述出料口的内侧固定设置有倾斜设置的出料板，所述脱皮箱的内部下方还设置有果皮收集机构。

3、优选的，所述驱动机构包括伺服电机、两个第一齿轮、两个第二齿轮、两个链轮和链条，所述伺服电机固定设置在脱皮箱的右侧，且伺服电机的输出端通过联轴器与其中一个所述第一转轴的右端固定连接，两个所述第一转轴的左端均延伸至脱皮箱的外部并分别与两个第一齿轮固定连接，两个所述第一齿轮相互啮合，两个所述第二转轴的左端均延伸至脱皮箱的外部并分别与两个第二齿轮固定连接，两个所述第二齿轮相互啮合，前侧所述第一转轴和前侧所述第二转轴的左端分别与两个链轮固定连接，两个所述链轮通过链条相互传动。

4、优选的，所述脱皮箱的内部上方设置有两个倾斜设置的导料板，两个所述导料板前后对称分布。

5、优选的，所述吹风组件包括吹风机，所述脱皮箱的右侧壁开设有吹风口，所述吹风口位于第二下料口的下方，所述吹风机固定设置吹风口中，所述吹风口的内侧固定设置有防护网。

6、优选的，所述果皮收集机构包括收集箱，所述收集箱滑动设置在脱皮箱的内部下方，所述脱皮箱的左侧下方开设有可供收集箱滑动插入的开口，所述收集箱的左侧固定设置有u形把手，所述出料板的上端延伸至收集箱的上方右侧并呈水平设置。

7、优选的，所述脱皮箱的下内侧壁固定设置有可对收集箱阻挡的限位块，所述脱皮箱的右侧下端固定设置有接料箱。

8、本实用新型的技术效果和优点：

9、1、在使用时，将待去果皮的咖啡豆通过进料斗导入脱皮箱中，并落在两个第一脱皮辊之间，启动第一伺服电机，通过设置的两个第一齿轮能够使两个第一脱皮辊反向转动，从而能够对咖啡豆表面进行初步脱皮，且两个第一脱皮辊带动两个第一螺旋输送叶反向转动，能够对初步脱皮的咖啡豆进行输送，直至咖啡豆从第一下料口落到两个第二脱皮辊上，通过设置的两个链轮、链条和两个第二齿轮，能够使两个第一脱皮辊转动时带动两个第二脱皮辊反向转动，从而能够对咖啡豆进行再次脱皮，且两个第二脱皮辊带动两个第二螺旋输送叶转动，能够对再次脱皮后咖啡豆进行输送，直至咖啡豆从第二下料口落下，再通过吹风机对下落的咖啡豆进行吹风，能够将跟随咖啡豆掉落的果皮进行吹风，使咖啡豆和果皮进行分离，果皮落入收集箱中，咖啡豆通过出料板和出料口落入接料箱中，通过上述装置，不仅能够对咖啡豆进行多次脱皮加工，提高加工效果，且能够对自动对脱皮后的咖啡豆进行输送出料，提高工作效率，降低人们的工作强度。

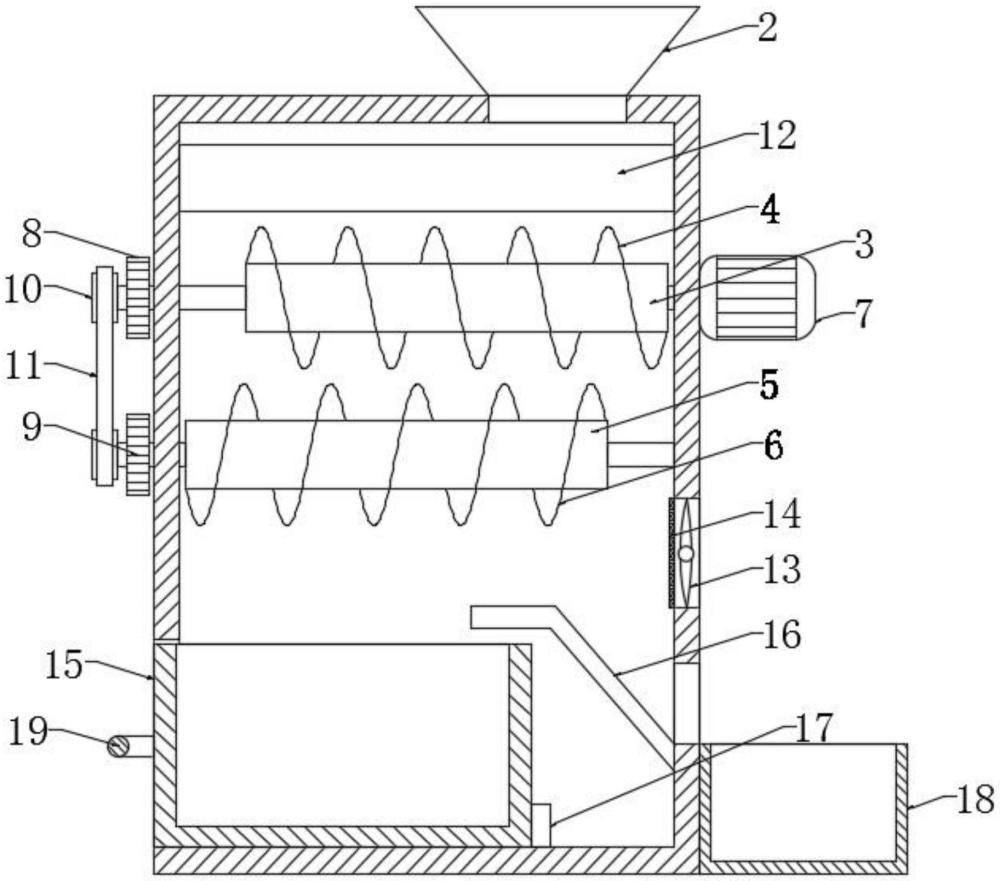

1.一种咖啡豆加工用脱皮装置，其特征在于：包括脱皮箱(1)，所述脱皮箱(1)的上端右侧固定设置有进料斗(2)，所述脱皮箱(1)的内部上方设置有两个前后对称分布的第一脱皮辊(3)，两个所述第一脱皮辊(3)的左右两端均通过第一转轴分别与脱皮箱(1)的左右两侧转动连接，两个所述第一脱皮辊(3)的侧壁均固定套接有第一螺旋输送叶(4)，两个所述第一螺旋输送叶(4)螺旋方向相反设置，两个所述第一脱皮辊(3)的左端均脱皮箱(1)的左侧壁之间设置有第一下料口，两个所述第一脱皮辊(3)的下方设置有两个前后对称分布的第二脱皮辊(5)，两个所述第二脱皮辊(5)的左右两端均通过第二转轴分别与脱皮箱(1)的左右两侧转动连接，两个所述第二脱皮辊(5)的侧壁均固定套接有第二螺旋输送叶(6)，两个所述第二脱皮辊(5)的右端与脱皮箱(1)的右侧壁之前设置有第二下料口，所述脱皮箱(1)的外部设置有带动两个第一脱皮辊(3)及两个第二脱皮辊(5)反向转动的驱动机构，所述脱皮箱(1)的右侧设置有吹风组件，所述吹风组件位于第二下料口的下方，所述脱皮箱(1)的右侧下方开设有出料口，所述出料口的内侧固定设置有倾斜设置的出料板(16)，所述脱皮箱(1)的内部下方还设置有果皮收集机构。

2.根据权利要求1所述的一种咖啡豆加工用脱皮装置，其特征在于：所述驱动机构包括伺服电机(7)、两个第一齿轮(8)、两个第二齿轮(9)、两个链轮(10)和链条(11)，所述伺服电机(7)固定设置在脱皮箱(1)的右侧，且伺服电机(7)的输出端通过联轴器与其中一个所述第一转轴的右端固定连接，两个所述第一转轴的左端均延伸至脱皮箱(1)的外部并分别与两个第一齿轮(8)固定连接，两个所述第一齿轮(8)相互啮合，两个所述第二转轴的左端均延伸至脱皮箱(1)的外部并分别与两个第二齿轮(9)固定连接，两个所述第二齿轮(9)相互啮合，前侧所述第一转轴和前侧所述第二转轴的左端分别与两个链轮(10)固定连接，两个所述链轮(10)通过链条(11)相互传动。

3.根据权利要求2所述的一种咖啡豆加工用脱皮装置，其特征在于：所述脱皮箱(1)的内部上方设置有两个倾斜设置的导料板(12)，两个所述导料板(12)前后对称分布。

4.根据权利要求3所述的一种咖啡豆加工用脱皮装置，其特征在于：所述吹风组件包括吹风机(13)，所述脱皮箱(1)的右侧壁开设有吹风口，所述吹风口位于第二下料口的下方，所述吹风机(13)固定设置吹风口中，所述吹风口的内侧固定设置有防护网(14)。

5.根据权利要求4所述的一种咖啡豆加工用脱皮装置，其特征在于：所述果皮收集机构包括收集箱(15)，所述收集箱(15)滑动设置在脱皮箱(1)的内部下方，所述脱皮箱(1)的左侧下方开设有可供收集箱(15)滑动插入的开口，所述收集箱(15)的左侧固定设置有u形把手(19)，所述出料板(16)的上端延伸至收集箱(15)的上方右侧并呈水平设置。

6.根据权利要求5所述的一种咖啡豆加工用脱皮装置，其特征在于：所述脱皮箱(1)的下内侧壁固定设置有可对收集箱(15)阻挡的限位块(17)，所述脱皮箱(1)的右侧下端固定设置有接料箱(18)。
