花甲和钉螺的分选机构的制作方法

本发明涉及花甲钉螺分选，更具体地说，特别涉及一种花甲和钉螺的分选机构。

背景技术：

1、在海洋捕捞中，花甲和钉螺生存在同一海域，在捕捞后需要将花甲和钉螺分选，按不同的品类和大小进行包装，固需要花甲和钉螺的分选机构来将两者区分开。

2、目前的花甲的和钉螺分选的技术有以下两种：

3、1、采用视觉检测。根据视觉的形状，颜色等算法区分出不同之后再用剔除机构分选开。采用上分拣的方法，成本高，稳定性差，能耗高，而且效率低，对于海上打捞一天10-20吨的产能，很难满足需求。

4、2、采用传统的震动筛筛选。因为花甲的厚度与钉螺的尖头的尾巴大小重合，会经常卡料，每生产10-20分钟就会把网孔或漏孔堵塞，而且分拣的准确率极低，不能满足生产需求。

技术实现思路

1、本发明为克服上述情况不足，旨在提供一种花甲和钉螺的分选机构，能够稳定准确的把混在一起的钉螺和花甲分拣开，而且效率高，成本低，能耗低，分拣准确率高，机构简单，稳定性好，可以在海洋的船上直接生产使用。

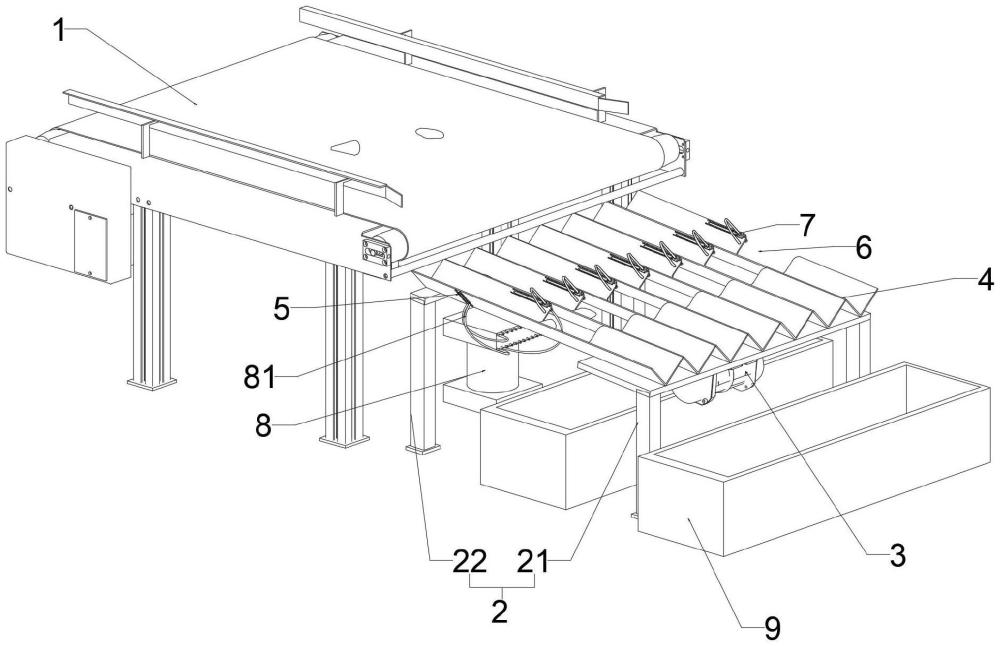

2、一种花甲和钉螺的分选机构，包括：传送钉螺和花甲混合料的传送机；设于所述传送机前端的设备台，所述设备台底部设有震动电机；架设在所述设备台上的若干分拣槽，所述分拣槽呈“v”形，所述分拣槽向下倾斜；设于所述分拣槽一侧壁的若干吹气孔；设于所述分拣槽侧壁的槽口；以及滑动连接于所述分拣槽侧壁的剔除组件，所述剔除组件包括吹气管，所述吹气管朝向所述槽口吹气。

3、进一步地，所述设备台包括前支撑和后支撑，所述前支撑和所述后支撑之间存在间隙，所述前支撑顶面低于所述后支撑顶面，所述震动电机固接于所述前支撑顶部。

4、进一步地，所述分拣槽顶最高点设于所述传送机的下方。

5、进一步地，所述吹气孔设有若干排，左右相邻的所述吹气孔处于不同高度，所述吹气孔后端连接有气管，所述气管与空气泵连通。

6、进一步地，所述剔除组件还包括:开设于所述分拣槽侧壁的滑道；滑动连接于所述滑道的滑块，所述吹气管贯穿所述滑道和滑块，所述吹气管侧壁螺接于所述滑块。

7、进一步地，所述滑道顶部开设有若干凹槽，所述凹槽等间距分布，所述凹槽内可插入限位块。

8、进一步地，所述滑块后端固接有延长板，所述延长板上贯穿有拉销，所述拉销底部与所述限位块固接。

9、进一步地，所述吹气管与所述空气泵之间通过所述气管连通，所述吹气管吹气方向朝向所述槽口。

10、进一步地，所述分拣槽从所述传送机方向向前依次设有所述吹气孔、所述吹气管、所述槽口，所述槽口下方以及所述分拣槽的前端下方设有收集箱。

11、进一步地，所述槽口侧壁滑动连接有限高板，所述分拣槽在所述槽口两侧开设有滑轨，所述限高板后端固接有螺栓，所述螺栓滑动连接于所述滑轨，所述螺栓后端可螺接定位螺母。

12、与现有技术相比，本发明的有益效果是：

13、①吹气孔开设在分拣槽侧壁，所以吹气的气流方向与分拣槽的侧壁垂直，当气流吹到花甲上时，在风力的作用下花甲向槽口所在的分拣槽侧壁翻转，花甲的壳体与槽口所在的分拣槽侧壁贴合，配合震动电机的作用，被吹翻转的花甲沿槽口所在的分拣槽侧壁向下移动；钉螺由于自身是锥形的形状，在被吹气孔吹动后不会改变贴合方向，在震动电机的配合下，钉螺始终只会沿分拣槽的底部向下移动，通过吹气孔的吹风将花甲和钉螺分离至两个前进轨道上。

14、②在花甲和钉螺的混合物通过槽口之后，花甲全部从槽口处分离出去，剩下钉螺继续在分拣槽中移动，在分拣槽的前端放置有收集钉螺的收集箱，收集箱中同样有水，水防止钉螺的壳体直接与收集箱磕碰受损，钉螺移动到分拣槽的尽头后掉落到收集箱当中，至此花甲与钉螺的分选完成。

15、③本机构可以稳定准确的把混在一起的钉螺和花甲分拣开，而且效率高，成本低，能耗低，分拣准确率高，机构简单，稳定性好，可以在海洋的船上直接生产使用。

1.一种花甲和钉螺的分选机构，其特征在于，包括：

2.根据权利要求1所述的花甲和钉螺的分选机构，其特征在于：所述设备台(2)包括前支撑(21)和后支撑(22)，所述前支撑(21)和所述后支撑(22)之间存在间隙，所述前支撑(21)顶面低于所述后支撑(22)顶面，所述震动电机(3)固接于所述前支撑(21)顶部。

3.根据权利要求2所述的花甲和钉螺的分选机构，其特征在于：所述分拣槽(4)最高点设于所述传送机(1)的下方。

4.根据权利要求3所述的花甲和钉螺的分选机构，其特征在于：所述吹气孔(5)设有若干排，左右相邻的所述吹气孔(5)处于不同高度，所述吹气孔(5)后端连接有气管(81)，所述气管(81)与空气泵(8)连通。

5.根据权利要求4所述的花甲和钉螺的分选机构，其特征在于：所述剔除组件(7)还包括:

6.根据权利要求5所述的花甲和钉螺的分选机构，其特征在于：所述滑道(72)顶部开设有若干凹槽(721)，所述凹槽(721)等间距分布，所述凹槽(721)内可插入限位块(732)。

7.根据权利要求6所述的花甲和钉螺的分选机构，其特征在于：所述滑块(73)后端固接有延长板(731)，所述延长板(731)上贯穿有拉销(733)，所述拉销(733)底部与所述限位块(732)固接。

8.根据权利要求7所述的花甲和钉螺的分选机构，其特征在于：所述吹气管(71)与所述空气泵(8)之间通过所述气管(81)连通，所述吹气管(71)吹气方向朝向所述槽口(6)。

9.根据权利要求8所述的花甲和钉螺的分选机构，其特征在于：所述分拣槽(4)从所述传送机(1)方向向前依次设有所述吹气孔(5)、所述吹气管(71)、所述槽口(6)，所述槽口(6)下方以及所述分拣槽(4)的前端下方设有收集箱(9)。

10.根据权利要求9所述的花甲和钉螺的分选机构，其特征在于：所述槽口(6)侧壁滑动连接有限高板(61)，所述分拣槽(4)在所述槽口(6)两侧开设有滑轨(62)，所述限高板(61)后端固接有螺栓(611)，所述螺栓(611)滑动连接于所述滑轨(62)，所述螺栓(611)后端可螺接定位螺母(612)。
