面包自动化生产用高速排盘的制作方法

本技术涉及自动化排盘，特别是涉及面包自动化生产用高速排盘。

背景技术：

1、排盘机是处理面带或者其他产品成型机后面的一道工序，目的把前面成型的面包片按照一定的规则序列排放在烘盘上，然后由烘盘传入隧道炉进行烘烤。

2、在中国专利公告号201620355235.7中公开的一种自动排盘机，本实用新型涉及排盘机技术领域，更具体地涉及一种自动排盘机，包括机体，机体上的物料传送装置，物料移放装置，排料盘装置，所述物料移放装置设置在物料传送装置尾端上方，所述排料盘装置安装在物料移放装置下方，本实用新型公开的自动排盘机，通过物料传送装置，物料移放装置，排料盘装置，使物料快速有序地被排列在器皿内，方便运送到物料加工点，充分利用加工点技术生产优质产品。

3、本此实用新型存在一定的弊端：排盘机在进行面包的排盘时不能良好的保持面包的形状，同时在运送的时候会发生抖动，机器在运作中会出现颤动，物料容易从机体上掉落。

技术实现思路

1、为克服现有技术存在的技术缺陷，本实用新型提供面包自动化生产用高速排盘，以解决排盘机在进行面包的排盘时不能良好的保持面包的形状，同时在运送的时候物料容易从机体上掉落的问题。

2、本实用新型采用的技术解决方案是：面包自动化生产用高速排盘，包括排盘机体，所述排盘机体底端固定连接有机体基座，所述排盘机体顶部一端开设有面包投放口，所述排盘机体顶端固定连接有电机保护壳，所述排盘机体内壁固定连接有第一固定板，所述排盘机体顶端固定连接有传动电机，所述第一固定板内壁活动连接有运输轴，所述运输轴表面活动连接有运输带，所述运输轴一端活动连接有运输电机带，所述运输电机带一端活动连接有运输电机，所述机体基座顶端固定连接有第二固定板，所述第二固定板内壁活动连接有输送轴，所述输送轴表面活动连接有输送带，且所述传动电机在电机保护壳体内空腔中，所述第一固定板在机体基座顶端固定连接，所述运输电机固定连接在机体基座的内壁顶端。

3、优选的，所述输送带表面固定连接有多个定格板，所述定格板一端活动连接有排盘，所述排盘体内开设有排盘孔，且所述排盘活动连接在输送带表面上。

4、优选的，所述传动电机一端固定连接有转动杆，所述转动杆一端固定连接有输送盘，所述转动杆一端活动连接有输送杆，且所述输送杆活动连接在输送盘顶端。

5、优选的，所述输送盘表面固定连接有输送盘壁，所述输送盘体内开设有落入口。

6、优选的，所述输送轴一端活动连接有输送电机带，所述输送电机带一端活动连接有输送电机，且所述输送电机在排盘机体一端固定连接。

7、优选的，所述排盘机体一侧活动连接有收集柜，所述收集柜内壁设有收集板。

8、本实用新型的有益效果是：

9、1、本实用新型通过设计落入口与排盘孔，将面包输送至落入口，排盘位于输送盘的正下方位置，排盘孔是作为面包的一个落入孔位，收集柜可以将落入好面包的排盘进行收集放置收集板，设置排盘孔和落入口可以更加完善的保持面包的一个完整形状。

10、2、本实用新型设计传送带和上面的定格板来进行对排盘的运输，输送带是可以进行排盘的一个输送，定格板可以让每个排盘可以均匀的进行分布，同时也可以更精准的对应输送盘的位置，让排盘机可以更好的稳定工作。

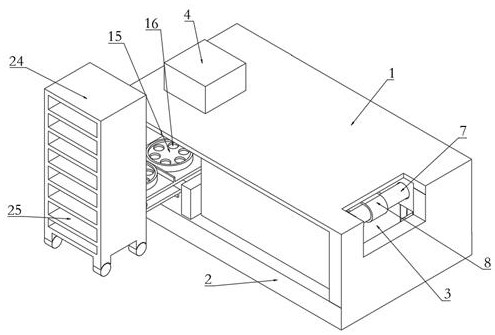

1.面包自动化生产用高速排盘，其特征在于：包括排盘机体(1)，所述排盘机体(1)底端固定连接有机体基座(2)，所述排盘机体(1)顶部一端开设有面包投放口(3)，所述排盘机体(1)顶端固定连接有电机保护壳(4)，所述排盘机体(1)内壁固定连接有第一固定板(5)，所述排盘机体(1)顶端固定连接有传动电机(6)，所述第一固定板(5)内壁活动连接有运输轴(7)，所述运输轴(7)表面活动连接有运输带(8)，所述运输轴(7)一端活动连接有运输电机带(9)，所述运输电机带(9)一端活动连接有运输电机(10)，所述机体基座(2)顶端固定连接有第二固定板(11)，所述第二固定板(11)内壁活动连接有输送轴(12)，所述输送轴(12)表面活动连接有输送带(13)，且传动电机（6）位于电机保护壳（4）体内空腔中，所述第一固定板（5）固定连接在机体基座（2）的顶端，所述运输电机（10）固定连接在机体基座（2）的内壁顶端。

2.根据权利要求1所述的面包自动化生产用高速排盘，其特征在于：所述输送带(13)表面固定连接有多个定格板(14)，所述定格板(14)一端活动连接有排盘(15)，所述排盘(15)内壁开设有排盘孔（16），且排盘（15）活动连接在输送带（13）表面上。

3.根据权利要求1所述的面包自动化生产用高速排盘，其特征在于：所述传动电机(6)一端固定连接有转动杆(20)，所述转动杆(20)一端固定连接有输送盘(17)，所述转动杆(20)一端活动连接有输送杆(21)，且输送杆（21）活动连接在输送盘（17）顶端。

4.根据权利要求3所述的面包自动化生产用高速排盘，其特征在于：所述输送盘(17)表面固定连接有输送盘壁(18)，所述输送盘(17)内壁开设有落入口(19)。

5.根据权利要求1所述的面包自动化生产用高速排盘，其特征在于：所述输送轴(12)一端活动连接有输送电机带(22)，所述输送电机带(22)一端活动连接有输送电机(23)，且输送电机（23）固定连接在排盘机体（1）一端。

6.根据权利要求1所述的面包自动化生产用高速排盘，其特征在于：所述排盘机体(1)一侧活动连接有收集柜(24)，所述收集柜(24)内壁活动连接有收集板(25)。
