一种茶叶盘条车色机的制作方法

本技术涉及制茶，具体为一种茶叶盘条车色机。

背景技术：

1、茶、咖啡、可可被称为世界三大饮料。有的地方把饮茶品茗作为一种艺术享受来推广。盘条车色机广泛应用于制茶领域。

2、其中现在技术中授权公告号为cn202941362u提出了一种粗制茶叶盘条车色机，包括有进料斗、大链轮、前滚圈、正多方形滚锅、后滚圈、导叶板、炉盖、机架、炉体、托轮装置、传动装置、调节装置和电机。进料斗设在机架上，并伸入正多方形滚锅内，大链轮设于前滚圈上，用螺栓紧固。前滚圈设于正多方形滚锅上，并用螺栓紧固，正多方形滚锅通过前滚圈和后滚圈放置在托轮装置上，并能自由转动，后滚圈设于正多方形滚锅上，用螺栓紧固。导叶板设于正多方形滚锅一端内，炉盖设在机架上，并用螺栓紧固，炉体设在机架上。托轮装置设在机架上，用螺栓紧固。

3、该方案容易加热不均匀，翻滚时也容易盘条效果不好，为此我们提出一种茶叶盘条车色机。

技术实现思路

1、本实用新型要解决的技术问题是克服现有的缺陷，提供一种茶叶盘条车色机，采用滚筒内安装螺旋叶，将茶叶从右侧导入，转动滚筒，茶叶可随着滚筒旋转并在旋转叶的带动下向做运动最终从左侧出口出来，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种茶叶盘条车色机，包括设备平台、翻滚单元、出茶单元和加热单元；

3、设备平台：为矩形平板；

4、翻滚单元：包含滚筒、旋转叶、旋转轴、旋转套、旋转套支脚、从动齿轮和通孔，所述滚筒的内侧面固定连接两套旋转叶，所述滚筒左右两侧分别固定连接旋转轴，所述旋转轴的内侧转动连接旋转套，所述旋转套的底部前后侧分别固定连接旋转套支脚的顶端，所述旋转套支脚的底端分别固定连接设备平台的上表面，左侧旋转轴的左端固定连接从动齿轮，所述滚筒、旋转轴、旋转套和从动齿轮的中部开设有依次对应的通孔；

5、出茶单元：安装在翻滚单元的左侧；

6、加热单元：安装在翻滚单元的下册。

7、滚筒用于带动茶叶翻滚，旋转叶用于茶叶翻滚时向左侧传送，旋转轴和旋转套用于保持转动连接，旋转套支脚用于支撑旋转套，从动齿轮用于接收选中动力，通孔用于茶叶的进出。

8、进一步的，所述翻滚单元还包括滚筒电机支脚、滚筒电机支撑台、滚筒电机和主动齿轮，所述设备平台的上表面左侧固定一对连接滚筒电机支脚，所述滚筒电机支脚的顶端固定连接滚筒电机支撑台的前后两端，所述滚筒电机支撑台上螺栓安装滚筒电机，所述滚筒电机的输出轴固定连接主动齿轮，所述滚筒电机的输入端通过外部控制开关组与外部电源电连接。

9、滚筒电机支脚用于支撑滚筒电机支撑台，滚筒电机支撑台用于固定滚筒电机，滚筒电机用于提供旋转动力，主动齿轮用于将滚筒电机旋转的传递给从动齿轮。

10、进一步的，所述出茶单元包含传送轮连接板、传送轴、传送轮、传送带、传送电机固定板和传送电机，所述传送轮连接板的中部分别固定连接滚筒电机支脚的中上部，所述传送轮连接板之间分别等距转动连接传送轴，所述传送轴的中部分别固定连接传送轮，所述传送轮的外侧皮带连接传送带，前侧的传送轮连接板左端固定连接传送电机固定板，所述传送电机固定板固定连接传送电机，所述传送电机的输出轴固定连接左侧的传送轴，所述传送电机的输入端通过外部控制开关组与外部电源电连接。

11、传送轮连接板用于连接传送轴，传送轴保持传送轮和传送轮连接板的转动连接，传送轮用于连接传送带，传送带用于将制好的茶叶传送出来，传送电机固定板用于固定传送电机，传送电机用于提供动力。

12、进一步的，所述加热单元包含加热灶、加热灶开关、燃气管和燃气阀门，所述设备平台的上表面中部两侧分别固定连接加热灶，所述设备平台的上表面的前部左右两侧固定连接加热灶开关，所述加热灶的固定连接燃气管，所述燃气管的后端固定连接燃气阀门，所述燃气阀门的后端连接外部供气设备。

13、加热灶用于加热滚筒，加热灶开关用于控制加热灶的开关和加热能力的大小，燃气管用于传输燃气，燃气阀门用于控制燃气的输送的断开。

14、进一步的，还包括入料口支撑腿和入料槽，所述设备平台的上表面左侧固定连接入料口支撑腿的底端，所述入料口支撑腿的顶端固定连接入料槽。

15、入料口支撑腿用于支撑入料槽，入料槽用于将茶叶输送至滚筒内。

16、进一步的，还包括支脚，所述设备平台的下表面四角处分别固定连接支脚的顶部。

17、支脚用于支撑设备平台和防止设备平台的热量传递给地面。

18、与现有技术相比，本实用新型的有益效果是：本茶叶盘条车色机，具有以下好处：

19、1、采用电机控制滚筒，滚筒内设有旋转叶，加入茶叶后旋转滚动将茶叶翻转的同时由由向左传送，一边加热翻滚一边传送，翻滚更均匀，制茶效率高。

20、2、通过旋转也将滚筒内茶叶运送至左端出口处，随着转动将茶叶提高运送至传送带上，通过电机带动传送将茶叶运出滚筒，送到下一部加工步骤，效率极高。

21、3、通过两个加热灶，分别采用独立控制的加热功率，可以使刚进入滚筒的茶叶和滚筒后半程的茶叶，采取不同的火候，控制不同的加热量使茶叶加热更均匀。

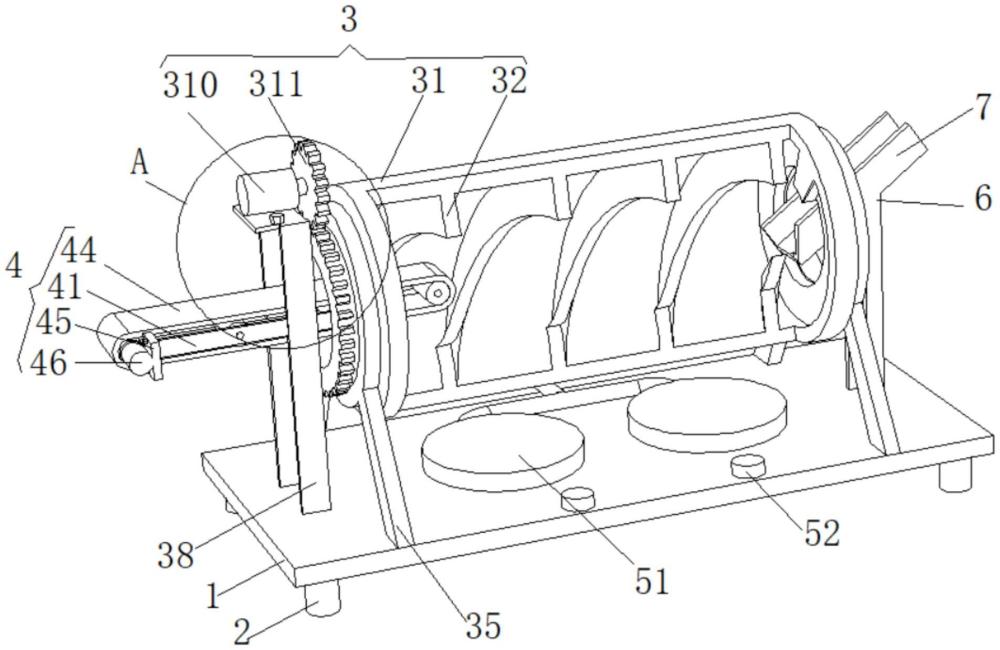

1.一种茶叶盘条车色机，其特征在于：包括设备平台（1）、翻滚单元（3）、出茶单元（4）和加热单元（5）；

2.根据权利要求1所述的一种茶叶盘条车色机，其特征在于：所述翻滚单元（3）还包括滚筒电机支脚（38）、滚筒电机支撑台（39）、滚筒电机（310）和主动齿轮（311），所述设备平台（1）的上表面左侧固定一对连接滚筒电机支脚（38），所述滚筒电机支脚（38）的顶端固定连接滚筒电机支撑台（39）的前后两端，所述滚筒电机支撑台（39）上螺栓安装滚筒电机（310），所述滚筒电机（310）的输出轴固定连接主动齿轮（311），所述滚筒电机（310）的输入端通过外部控制开关组与外部电源电连接。

3.根据权利要求1所述的一种茶叶盘条车色机，其特征在于：所述出茶单元（4）包含传送轮连接板（41）、传送轴（42）、传送轮（43）、传送带（44）、传送电机固定板（45）和传送电机（46），所述传送轮连接板（41）的中部分别固定连接滚筒电机支脚（38）的中上部，所述传送轮连接板（41）之间分别等距转动连接传送轴（42），所述传送轴（42）的中部分别固定连接传送轮（43），所述传送轮（43）的外侧皮带连接传送带（44），前侧的传送轮连接板（41）左端固定连接传送电机固定板（45），所述传送电机固定板（45）固定连接传送电机（46），所述传送电机（46）的输出轴固定连接左侧的传送轴（42），所述传送电机（46）的输入端通过外部控制开关组与外部电源电连接。

4.根据权利要求1所述的一种茶叶盘条车色机，其特征在于：所述加热单元（5）包含加热灶（51）、加热灶开关（52）、燃气管（53）和燃气阀门（54），所述设备平台（1）的上表面中部两侧分别固定连接加热灶（51），所述设备平台（1）的上表面的前部左右两侧固定连接加热灶开关（52），所述加热灶（51）的固定连接燃气管（53），所述燃气管（53）的后端固定连接燃气阀门（54），所述燃气阀门（54）的后端连接外部供气设备。

5.根据权利要求1所述的一种茶叶盘条车色机，其特征在于：还包括入料口支撑腿（6）和入料槽（7），所述设备平台（1）的上表面左侧固定连接入料口支撑腿（6）的底端，所述入料口支撑腿（6）的顶端固定连接入料槽（7）。

6.根据权利要求1所述的一种茶叶盘条车色机，其特征在于：还包括支脚（2），所述设备平台（1）的下表面四角处分别固定连接支脚（2）的顶部。
