一种冰淇淋机的制作方法

本技术涉及一种冰淇淋机。

背景技术：

1、现有技术如中国实用新型专利文献，公告号为cn216674577u，公开了一种微果泥机，其包括壳体、平台、位置电机和驱动电机。所述平台在第一位置与第二位置之间可移动地定位在所述壳体中。所述位置电机安装在壳体上并且耦合到所述平台，使得所述位置电机可用以使所述平台在所述第一位置与所述第二位置之间移动。所述驱动电机可用以使动力轴相对于所述平台旋转。所述驱动电机安装在所述平台上，使得所述驱动电机和所述动力轴响应于所述位置电机而与所述平台一起在所述第一位置与所述第二位置之间移动。

2、基于上述，在现有技术中，其通过位置电机带动平台上下移动，而驱动电机负责驱使动力轴以带动刀头转动。这种驱动方式采用两个驱动源，存在生产成本高、后期维护成本高的问题，有待进一步改进。

3、同时，在现有技术中，其在位置电机的驱动下，驱使平台带动动力轴下降或上升，在此过程中，动力轴会从机壳内移动至机壳外部对物料进行搅打，搅打完毕后再回到机壳内。这种移动的方式会导致搅打时残留在动力轴的物料移动至机壳内，不仅容易滋生细菌还存在物料堆积发臭的问题，同时这种结构下的刀轴在关机状态下，动力轴位于机壳内并不利于清洗。

技术实现思路

1、本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型提出一种单驱动源分别驱使上机体上下移动且驱使刀轴转动的冰淇淋机结构。

2、按此目的设计的一种冰淇淋机，包括下机体以及上机体，所述上机体相对所述下机体上下移动设置，在所述下机体以及上机体之间设置有用于安装容杯的安装区域，所述安装区域上方的上机体上转动设置有刀轴，所述刀轴的下端设置有刀头；

3、所述冰淇淋机内设置有用于驱使所述上机体相对所述下机体上下移动的丝杆升降机构；

4、所述上机体内设置有电机，所述电机设置有第一输出轴和第二输出轴，所述第一输出轴与所述刀轴传动连接，所述第二输出轴与所述丝杆升降机构传动连接。

5、本实用新型与现有技术相比，采用双输出轴的电机，其第一输出轴与刀轴进行传动连接，可以驱使刀轴带动刀头转动，而第二输出轴与丝杆升降机构传动连接，丝杆升降几个驱使上机体向上或向下移动。单驱动源的设置不仅可以降低生产成本，在日后维护过程中，当元器件损坏时其更换成本也更少。

6、本实用新型与现有技术相比，通过移动设置的上机体，以实现刀轴始终保持外露，以便于清洗刀轴的残渣，避免滋生细菌和物料堆积发臭，方便清洗。

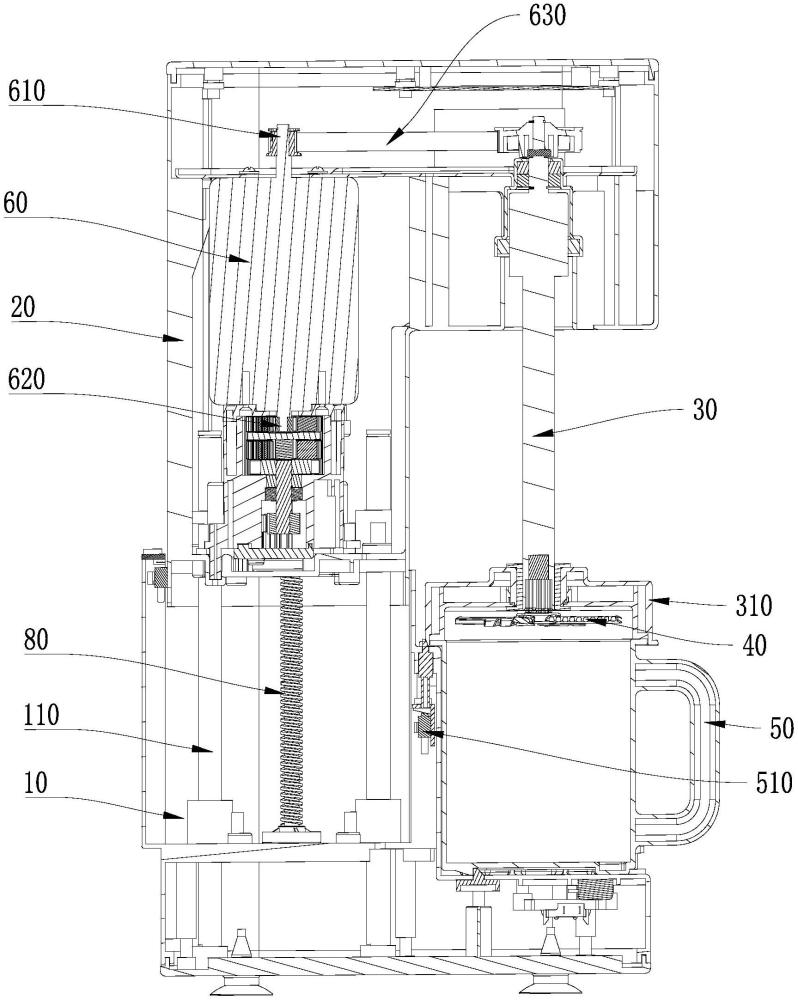

1.一种冰淇淋机，其特征在于：包括下机体(10)以及上机体(20)，所述上机体(20)相对所述下机体(10)上下移动设置，在所述下机体(10)以及上机体(20)之间设置有用于安装容杯(50)的安装区域(100)，所述安装区域(100)上方的上机体(20)上转动设置有刀轴(30)，所述刀轴(30)的下端设置有刀头(40)；

2.根据权利要求1所述的一种冰淇淋机，其特征在于：所述丝杆升降机构(80)包括在下机体(10)内固定安装有丝杆(801)，所述丝杆(801)向上延伸至所述上机体(20)内，所述上机体(20)内转动设置有丝杆螺母(810)，所述丝杆螺母(810)与所述丝杆(801)螺纹连接，所述第二输出轴(620)与所述丝杆螺母(810)传动连接。

3.根据权利要求2所述的一种冰淇淋机，其特征在于：所述上机体(20)内固定安装有安装壳(8010)，所述丝杆螺母(810)转动设置在所述安装壳(8010)内，所述第二输出轴(620)与所述丝杆螺母(810)传动连接。

4.根据权利要求1所述的一种冰淇淋机，其特征在于：所述刀轴(30)上设置有可盖于所述容杯(50)上的杯盖(310)。

5.根据权利要求1所述的一种冰淇淋机，其特征在于：所述安装区域(100)内设置有与所述容杯(50)相触碰的第一微动开关(510)。

6.根据权利要求1所述的一种冰淇淋机，其特征在于：所述下机体(10)内分别设置有第二微动开关(710)以及第三微动开关(730)，所述上机体(20)上设置与所述第二微动开关(710)相触碰的触碰感应部(720)，所述第三微动开关(730)与所述上机体(20)触碰感应。

7.根据权利要求1所述的一种冰淇淋机，其特征在于：所述刀轴(30)与所述刀头(40)磁吸连接。
