一种柚子加工用自动捣碎装置的制作方法

本技术涉及食品加工设备，特别涉及一种柚子加工用自动捣碎装置。

背景技术：

1、柚子作为一种广受大众喜爱的水果，其具有较高的营养价值。随着人们生活水平的不断提高，对柚子的食用方式也越来越多样化。蜂蜜柚子茶是近年来日益受到大众喜爱的一种健康饮料。制作蜂蜜柚子茶很关键的一步是将新鲜的柚子捣碎，再添加蜂蜜搅拌而成。然而现有的柚子加工设备需要人工进行捣碎，费时费力，工作效率低下。

2、中国专利cn214229758u公开了一种柚子加工用榨汁机，包括支撑底座，支撑底座的顶部表面边侧竖直支撑安装有支撑立杆，其中位于支撑立杆的外壁表面套设有缓冲弹簧，支撑立杆的顶部端头处套接有活动套管，位于活动套管的侧壁中部横向穿插安装有第一转动销轴，第一转动销轴之间固定安装有环状的挤压架，挤压架的其中一侧横向固定安装有第二转动销轴，位于第一转动销轴的两端头处均倾斜安装有撑杆，活动套管的一端横向支撑安装有支撑块。该专利通过借助支撑底座将该顶部设有的支撑立杆实现上下支撑固定，结合活动套管和第一转动销轴以便在使用时，能够将挤压架和榨汁杆起到良好的扣接支撑的作用。

3、该专利只能够对柚子进行压榨，无法将柚子粒进行捣碎，从而导致出汁率低，因此，我们提出一种柚子加工用自动捣碎装置。

技术实现思路

1、本实用新型的目的就在于为了解决上述问题而提供一种柚子加工用自动捣碎装置，解决了背景技术中提到的问题。

2、为了解决上述问题，本实用新型提供了一种技术方案：

3、一种柚子加工用自动捣碎装置，包括底座和转动组件，所述底座的顶部固定连接有多个支撑杆，所述支撑杆的顶部固定连接有箱体，所述箱体的内部滑动连接有两个竖杆，所述底座的内部固定连接有固定座，所述固定座的顶部延伸至底座的外部，所述固定座的顶部可拆卸连接有捣碎筒，两个所述竖杆的底部均延伸至捣碎筒的内部且固定连接有捣碎锤，所述转动组件设置在箱体的内部，所述箱体的内部固定连接有电机，所述箱体的内部转动连接有转轴，所述电机的输出端与转轴的一端固定连接，所述转轴的外壁固定连接有两个c形轴，两个所述c形轴的一侧均转动连接有连接杆，两个所述连接杆远离c形轴的一端分别与相对应竖杆的一侧转动连接；

4、所述转动组件包括皮带轮一，所述皮带轮一固定安装在转轴的外壁，所述底座的内部转动连接有横轴，所述横轴的外壁固定连接有皮带轮二，所述皮带轮二与皮带轮一通过皮带连接，所述底座的内部转动连接有竖轴，所述竖轴的顶部与固定座的底部固定连接，所述横轴远离皮带轮二的一端固定连接有锥齿轮二，所述竖轴的底端固定连接有锥齿轮一，所述锥齿轮一与锥齿轮二啮合连接。

5、作为本实用新型的一种优选方案，所述固定座的内部对称开设有两个卡槽，所述捣碎筒的底部对称固定连接有两个卡块，两个所述卡块的底部分别与相对应卡槽的内壁接触。

6、本实用新型的有益效果是：通过转轴、c形轴及连接杆的转动，使得竖杆带动相对应的捣碎锤上下，实现对柚子果粒的捣碎，同时两个竖杆一上一下的往复运动，进一步提高对柚子果粒的捣碎效率；通过皮带轮一、皮带轮二、锥齿轮二及锥齿轮一的转动，使得捣碎筒内部的柚子果粒能够被捣碎均匀。

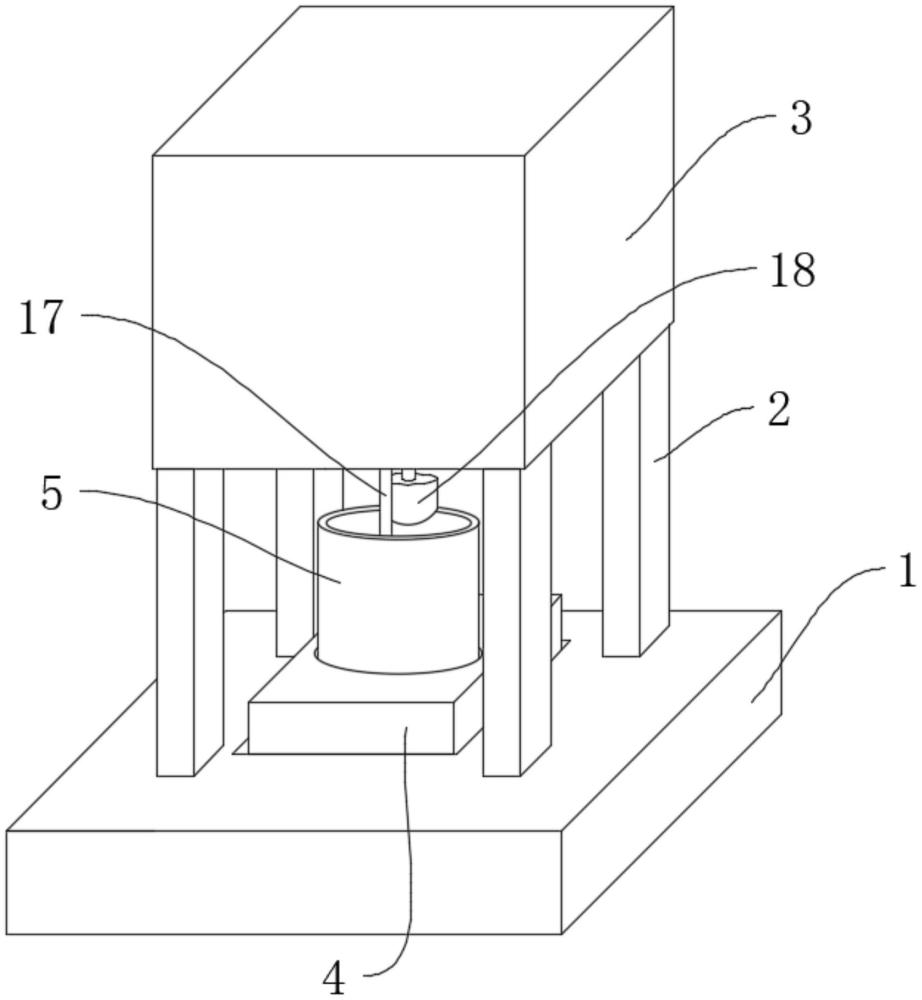

1.一种柚子加工用自动捣碎装置，其特征在于，包括底座(1)和转动组件(13)，所述底座(1)的顶部固定连接有多个支撑杆(2)，所述支撑杆(2)的顶部固定连接有箱体(3)，所述箱体(3)的内部滑动连接有两个竖杆(17)，所述底座(1)的内部固定连接有固定座(4)，所述固定座(4)的顶部延伸至底座(1)的外部，所述固定座(4)的顶部可拆卸连接有捣碎筒(5)，两个所述竖杆(17)的底部均延伸至捣碎筒(5)的内部且固定连接有捣碎锤(18)，所述转动组件(13)设置在箱体(3)的内部，所述箱体(3)的内部固定连接有电机(12)，所述箱体(3)的内部转动连接有转轴(14)，所述电机(12)的输出端与转轴(14)的一端固定连接，所述转轴(14)的外壁固定连接有两个c形轴(15)，两个所述c形轴(15)的一侧均转动连接有连接杆(16)，两个所述连接杆(16)远离c形轴(15)的一端分别与相对应竖杆(17)的一侧转动连接；

2.根据权利要求1所述的一种柚子加工用自动捣碎装置，其特征在于，所述固定座(4)的内部对称开设有两个卡槽(7)，所述捣碎筒(5)的底部对称固定连接有两个卡块(6)，两个所述卡块(6)的底部分别与相对应卡槽(7)的内壁接触。
