一种咖啡豆烘焙干燥装置的制作方法

本技术涉及咖啡豆加工领域，具体涉及一种咖啡豆烘焙干燥装置。

背景技术：

1、咖啡豆在采摘后，需要对新鲜的咖啡豆进行工艺处理，处理时，需要采用烘焙设备对咖啡豆进行烘焙干燥，以减少咖啡豆中的水分，以便于咖啡豆后续的加工处理。

2、目前的咖啡豆烘焙干燥在使用时存在很多缺陷，例如：咖啡豆的量较大，倒入在烘焙干燥内部后，容易出现咖啡豆堆积的现象，这样会导致堆积在内部的咖啡豆无法与热量接触，使得咖啡豆的烘焙干燥的时间增加，从而降低咖啡豆的烘焙干燥效率。为此，提出一种咖啡豆烘焙干燥装置。

技术实现思路

1、鉴于上现有咖啡豆烘焙干燥装置存在的问题，提出了本实用新型。

2、因此，本实用新型目的是提供一种咖啡豆烘焙干燥装置，解决了咖啡豆烘焙干燥效率低下的问题。

3、为了实现上目的，本实用新型提供如下技术方案：

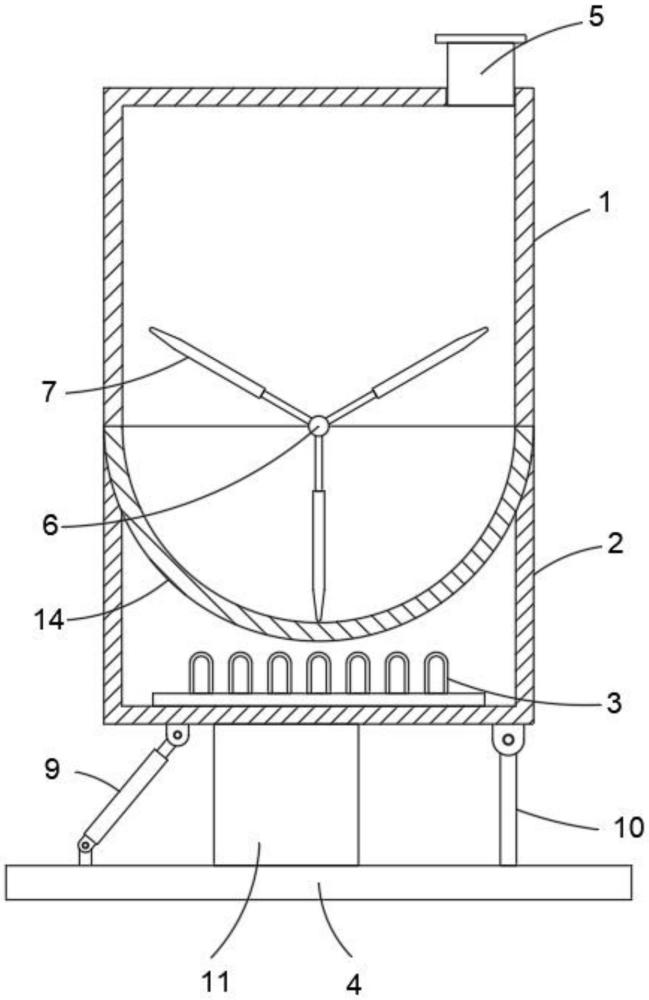

4、一种咖啡豆烘焙干燥装置，包括罐体，所述罐体的底部固定设有底托，所述底托的内部固定设有加热管，所述底托的下方设有底座，且底托与底座之间设有抬起机构；所述罐体的顶部一侧固定设有料管，所述罐体的内部纵向转动设有转轴，所述转轴的轴壁固定设有多个均匀分布的翻料架，所述罐体的外侧壁固定设有电机，且电机的输出端与转轴的一端固定连接。

5、优选的，所述抬起机构包括气缸，所述底托与底座之间的一侧竖直设有支撑杆，所述支撑杆的上端与底托转动连接，且支撑杆的下端与底座固定连接，所述气缸位于底托和底座之间，且气缸的两端分别与底托和底座转动连接。

6、优选的，所述底座的顶部固定设有放置座，所述底托的底部放置于放置座的顶部。

7、优选的，所述翻料架包括翻料板和翻料杆，所述翻料杆呈对称固定设置于翻料板的侧壁上，且翻料杆远离翻料板的一端与转轴固定连接。

8、优选的，所述翻料板远离翻料杆的一侧采用尖端结构设置，且翻料板的尖端部与罐体的底部接触设置。

9、优选的，所述罐体的底部设置有铝合金圆形罐底。

10、在上技术方案中，本实用新型提供的技术效果和优点：

11、1、本实用新型，通过设有的转轴、翻料架和电机，电机工作能够带动转轴旋转，转轴能够带动多个翻料架在罐体的内部转动，使得罐体底部的咖啡豆能够被翻动，避免咖啡豆堆积在罐体底部的现象，使得咖啡豆与热量充分接触，提高咖啡豆的烘焙干燥效率。

12、2、本实用新型，通过设有的气缸，气缸在伸出时，能够向上推动底托的一侧，使得底托的另一侧围绕支撑杆的上端转动，从而使得底托和罐体发生角度倾斜，直到罐体内部的咖啡豆通过料管排出，从而能够实现自动卸料的功能，无需人工手动卸料，操作强度低下。

1.一种咖啡豆烘焙干燥装置，包括罐体(1)，其特征在于：所述罐体(1)的底部固定设有底托(2)，所述底托(2)的内部固定设有加热管(3)，所述底托(2)的下方设有底座(4)，且底托(2)与底座(4)之间设有抬起机构；

2.根据权利要求1所述的咖啡豆烘焙干燥装置，其特征在于：所述抬起机构包括气缸(9)，所述底托(2)与底座(4)之间的一侧竖直设有支撑杆(10)，所述支撑杆(10)的上端与底托(2)转动连接，且支撑杆(10)的下端与底座(4)固定连接，所述气缸(9)位于底托(2)和底座(4)之间，且气缸(9)的两端分别与底托(2)和底座(4)转动连接。

3.根据权利要求1所述的咖啡豆烘焙干燥装置，其特征在于：所述底座(4)的顶部固定设有放置座(11)，所述底托(2)的底部放置于放置座(11)的顶部。

4.根据权利要求1所述的咖啡豆烘焙干燥装置，其特征在于：所述罐体(1)的底部设置有铝合金圆形罐底(14)。
