一种茶叶切碎用齿切机的制作方法

本技术涉及茶叶加工，具体为一种茶叶切碎用齿切机。

背景技术：

1、在茶叶加工生产过程中，需要将大叶切碎，以使制得的茶叶大小均匀一致，这就需要使用到齿切机；

2、目前现有的齿切机在使用的过程中在对茶叶切碎后，一些碎渣会粘连在切割刀刃上，这样的情况下这些残渣会影响切割效果，并且容易出现锈蚀，为此，我们提出一种茶叶切碎用齿切机。

技术实现思路

1、本实用新型要解决的技术问题是克服现有的缺陷，提供一种茶叶切碎用齿切机，能够避免齿切辊上残留有碎渣，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种茶叶切碎用齿切机，包括安装箱和齿切组件；

3、安装箱：内部安装有调节组件，所述安装箱的前侧安装有移动组件和清理组件，所述移动组件与清理组件相连；

4、齿切组件：包含转轴、连接块、切割齿环和第一电机，所述安装箱的内部设置有两个相对应的转轴，所述转轴的圆周面上固定有均匀分布的切割齿环，所述转轴的左右两端转动连接有两个相对应的连接块，右侧的连接块的右侧安装有第一电机，所述第一电机的输出轴固定在转轴的右端，所述第一电机的输入端电连接外部控制开关组的输出端，通过设置齿切组件将茶叶切碎。

5、进一步的，所述调节组件包含第二电机、双向螺杆和限位杆，所述安装箱的前侧安装有第二电机，右侧的连接块的下侧边部开设有螺纹孔，两个螺纹孔螺纹相反，两个螺纹孔的内部螺纹连接有双向螺杆，所述双向螺杆是由两个螺纹相反的螺纹杆焊接而成，所述双向螺杆转动连接在安装箱的内部，所述第二电机的输出轴固定在双向螺杆的前端，左侧的连接块的下侧边部开设有限位孔，两个限位孔的内部滑动连接有限位杆，所述限位杆固定在安装箱的内部，所述第二电机的输入端电连接外部控制开关组的输出端，通过设置调节组件对两个转轴的位置进行调整。

6、进一步的，所述移动组件包含固定框架、滑框、第三电机、齿柱和齿板，所述安装箱的前侧固定有固定框架，所述固定框架的侧面滑动连接有滑框，所述滑框的前侧安装有第三电机，所述第三电机的输出轴上固定有齿柱，所述固定框架的内部固定有齿板，所述齿板与齿柱相啮合，所述第三电机的输入端电连接外部控制开关组的输出端，通过设置移动组件带动出气箱进行移动。

7、进一步的，所述清理组件包含气泵、出气管和出气箱，所述安装箱的前侧安装有气泵，所述气泵的出气口内固定有出气管，所述滑框的上侧固定有出气箱，所述出气管的上端固定在出气箱上侧设置进气口的内部，所述气泵的输入端电连接外部控制开关组的输出端，通过设置清理组件对齿切组件进行清理。

8、进一步的，所述安装箱的上侧边部开设有两个相对应的条形口，所述条形口的内部滑动连接有挡板，通过设置挡板对茶叶进行限位。

9、进一步的，所述安装箱的下侧固定有四个相对应的支腿，四个支腿的下侧固定有底板，通过设置四个支腿和底板对安装箱进行支撑。

10、与现有技术相比，本实用新型的有益效果是：本茶叶切碎用齿切机，具有以下好处：

11、通过设置齿切组件将茶叶切碎，切碎后启动调节组件使得两个转轴远离，此时启动移动组件使得出气箱进行左右移动，在出气箱进行左右移动的过程中启动气泵将压缩气体注入进出气箱的内部，进入到出气箱的内部将喷向安装箱内部的两个转轴上，这样的情况下即可将转轴上粘连的茶叶碎屑去除，从而避免其损坏转轴。

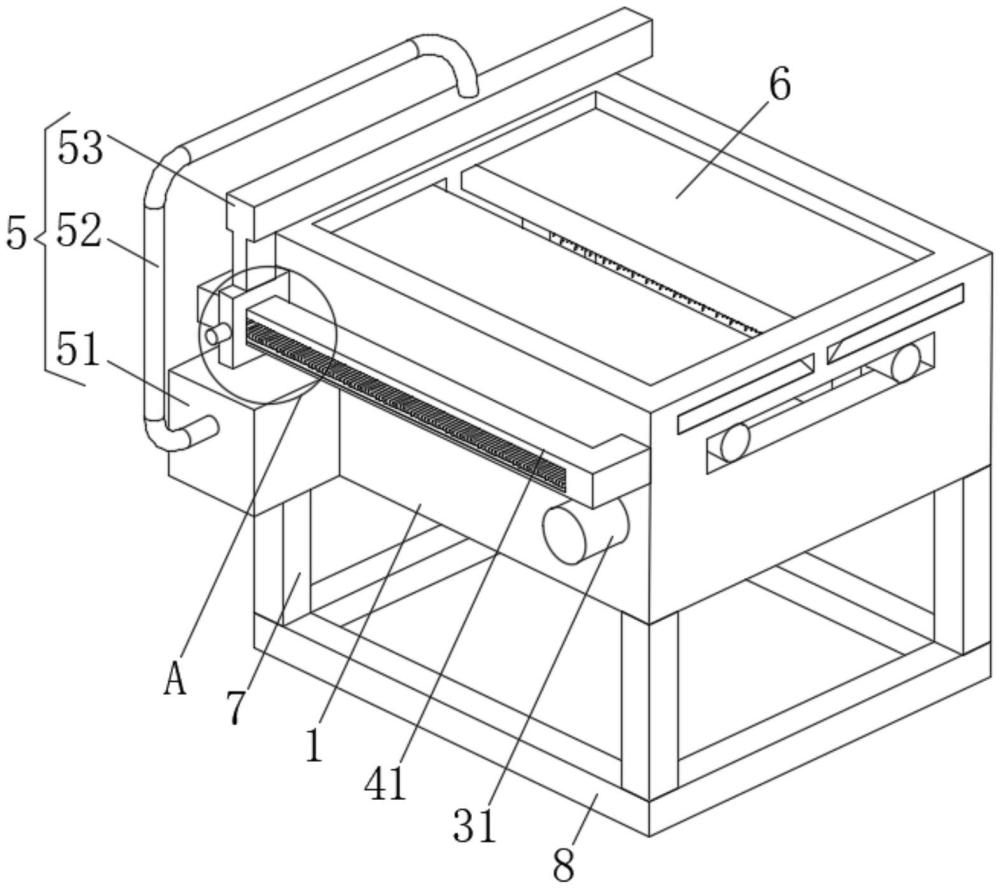

1.一种茶叶切碎用齿切机，其特征在于：包括安装箱(1)和齿切组件(2)；

2.根据权利要求1所述的一种茶叶切碎用齿切机，其特征在于：所述调节组件(3)包含第二电机(31)、双向螺杆(32)和限位杆(33)，所述安装箱(1)的前侧安装有第二电机(31)，右侧的连接块(22)的下侧边部开设有螺纹孔，两个螺纹孔螺纹相反，两个螺纹孔的内部螺纹连接有双向螺杆(32)，所述双向螺杆(32)是由两个螺纹相反的螺纹杆焊接而成，所述双向螺杆(32)转动连接在安装箱(1)的内部，所述第二电机(31)的输出轴固定在双向螺杆(32)的前端，左侧的连接块(22)的下侧边部开设有限位孔，两个限位孔的内部滑动连接有限位杆(33)，所述限位杆(33)固定在安装箱(1)的内部，所述第二电机(31)的输入端电连接外部控制开关组的输出端。

3.根据权利要求1所述的一种茶叶切碎用齿切机，其特征在于：所述移动组件(4)包含固定框架(41)、滑框(42)、第三电机(43)、齿柱(44)和齿板(45)，所述安装箱(1)的前侧固定有固定框架(41)，所述固定框架(41)的侧面滑动连接有滑框(42)，所述滑框(42)的前侧安装有第三电机(43)，所述第三电机(43)的输出轴上固定有齿柱(44)，所述固定框架(41)的内部固定有齿板(45)，所述齿板(45)与齿柱(44)相啮合，所述第三电机(43)的输入端电连接外部控制开关组的输出端。

4.根据权利要求3所述的一种茶叶切碎用齿切机，其特征在于：所述清理组件(5)包含气泵(51)、出气管(52)和出气箱(53)，所述安装箱(1)的前侧安装有气泵(51)，所述气泵(51)的出气口内固定有出气管(52)，所述滑框(42)的上侧固定有出气箱(53)，所述出气管(52)的上端固定在出气箱(53)上侧设置进气口的内部，所述气泵(51)的输入端电连接外部控制开关组的输出端。

5.根据权利要求1所述的一种茶叶切碎用齿切机，其特征在于：所述安装箱(1)的上侧边部开设有两个相对应的条形口，所述条形口的内部滑动连接有挡板(6)。

6.根据权利要求1所述的一种茶叶切碎用齿切机，其特征在于：所述安装箱(1)的下侧固定有四个相对应的支腿(7)，四个支腿(7)的下侧固定有底板(8)。
