酱料多层涂覆装置的制作方法

本技术涉及食品加工，特别涉及酱料多层涂覆装置。

背景技术：

1、在食品加工过程中，为提高最终成品的风味，需要在食品表面涂覆酱料。现有专利(公告号：cn217609263u)公开了一种甜品的酱料层翻转涂覆装置，该实用新型通过采用具有高度差的第一输送带与第二输送带，使甜品在从第一输送带掉落到第二输送带上的过程中进行翻转，从而对底部涂覆酱料，提高生产效率，但是，随着各类甜品的推陈出新，甜品的生产也更加复杂，有些需要涂覆多层不同的酱料，以达到层次丰富的口感，而上述实用新型单次只能涂覆一种酱料，限制了对不同产品的生产，不利于实际应用。为此，我们提出了酱料多层涂覆装置。

技术实现思路

1、为了解决上述问题，本实用新型提供酱料多层涂覆装置。

2、为实现上述目的，本实用新型提供如下技术方案：

3、设计一种酱料多层涂覆装置，包括依次设置于机架之间的输送带一、输送带二、传送带，所述输送带一末端高于输送带二且两者拼接，所述传送带与输送带二拼接，所述输送带一、输送带二交接处设有喷涂机构，所述喷涂机构包括设置于两侧机架上的转盘，相邻转盘之间安装有多根出料管，所述出料管上均匀安装有喷头，且出料管与供料设备连接，所述转盘连接有伺服驱动机构。

4、上述方案中，两侧机架上分别设有高度可调的支撑板一、支撑板二，所述转盘通过转轴分别与支撑板一、支撑板二连接。

5、上述方案中，所述伺服驱动机构包括安装于支撑板一上的伺服电机，所述伺服电机与转轴传动连接。

6、上述方案中，所述转盘上固定有多个柱形座，所述出料管两端与柱形座螺纹连接，所述出料管端部连接有送料管，所述送料管另一端与供料设备输出端连接，且送料管为伸缩软管。

7、上述方案中，靠近供料设备的支撑板二顶端固定有支撑台，所述支撑台上设有多个通过底座固定的限位件，所述送料管与限位件连接。

8、上述方案中，所述所述输送带一、输送带二均为网状，且输送带一、输送带二下方设有回收槽，所述回收槽通过回收泵连接有回收容器。

9、上述方案中，所述支撑板一、支撑板二通过升降机构与机架连接，所述升降机构包括与支撑板一、支撑板二底端固定的升降台，所述机架上安装有行程端与升降台连接的气缸，所述气缸两侧设有活动端与升降台连接的伸缩杆，所述输送带一上方设有通过支架安装于支撑板一上的距离传感器。

10、本实用新型的优点和有益效果在于：通过设置输送带一、输送带二、喷涂机构，利用输送带一和输送带二的高度差，使甜品进入到输送带二时进行翻转，以便对甜品底部进行处理，配合喷涂机构，通过使转盘转动，使不同的出料管向甜品表面喷洒出不同的酱料，相比于现有技术，在输送带一和输送带二交接处即可直接通过切换出料管的方式，来进行多层酱料的涂覆，使用方便，且提高了生产效率，此外，可通过在转盘上增设用于多种不同酱料的出料管，以便对多种不同设计的甜品进行加工，具有更高的灵活性，大幅提高了实用性。

1.酱料多层涂覆装置，包括依次设置于机架(1)之间的输送带一(2)、输送带二(3)、传送带(4)，其特征在于，所述输送带一(2)末端高于输送带二(3)且两者拼接，所述传送带(4)与输送带二(3)拼接，所述输送带一(2)、输送带二(3)交接处设有喷涂机构(7)，所述喷涂机构(7)包括设置于两侧机架(1)上的转盘(71)，相邻转盘(71)之间安装有多根出料管(72)，所述出料管(72)上均匀安装有喷头(73)，且出料管(72)与供料设备(76)连接，所述转盘(71)连接有伺服驱动机构。

2.根据权利要求1所述的酱料多层涂覆装置，其特征在于，两侧机架(1)上分别设有高度可调的支撑板一(5)、支撑板二(6)，所述转盘(71)通过转轴(11)分别与支撑板一(5)、支撑板二(6)连接。

3.根据权利要求2所述的酱料多层涂覆装置，其特征在于，所述伺服驱动机构包括安装于支撑板一(5)上的伺服电机(12)，所述伺服电机(12)与转轴(11)传动连接。

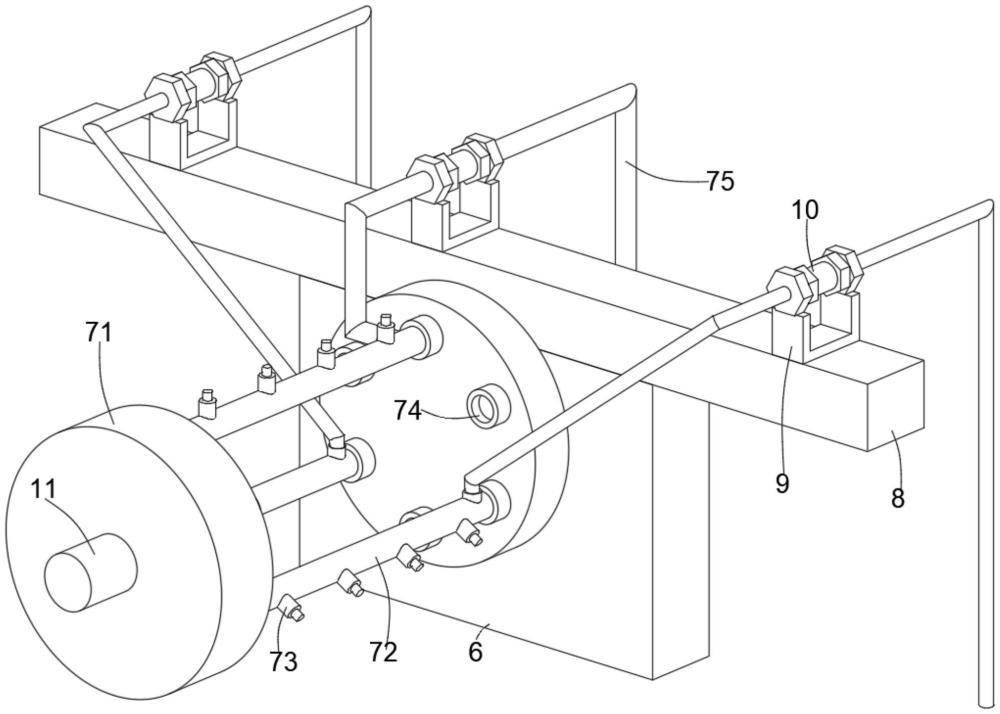

4.根据权利要求2所述的酱料多层涂覆装置，其特征在于，所述转盘(71)上固定有多个柱形座(74)，所述出料管(72)两端与柱形座(74)螺纹连接，所述出料管(72)端部连接有送料管(75)，所述送料管(75)另一端与供料设备(76)输出端连接，且送料管(75)为伸缩软管。

5.根据权利要求4所述的酱料多层涂覆装置，其特征在于，靠近供料设备(76)的支撑板二(6)顶端固定有支撑台(8)，所述支撑台(8)上设有多个通过底座(9)固定的限位件(10)，所述送料管(75)与限位件(10)连接。

6.根据权利要求1所述的酱料多层涂覆装置，其特征在于，所述所述输送带一(2)、输送带二(3)均为网状，且输送带一(2)、输送带二(3)下方设有回收槽(16)，所述回收槽(16)通过回收泵(17)连接有回收容器(18)。

7.根据权利要求2所述的酱料多层涂覆装置，其特征在于，所述支撑板一(5)、支撑板二(6)通过升降机构(13)与机架(1)连接，所述升降机构(13)包括与支撑板一(5)、支撑板二(6)底端固定的升降台(131)，所述机架(1)上安装有行程端与升降台(131)连接的气缸(132)，所述气缸(132)两侧设有活动端与升降台(131)连接的伸缩杆(133)，所述输送带一(2)上方设有通过支架(14)安装于支撑板一(5)上的距离传感器(15)。
