烤炉自动翻转机的制作方法

本技术涉及烤炉，具体为烤炉自动翻转机。

背景技术：

1、烤炉是以形成热空气来烘烤烹调食品的一种装置，一般为封闭或半封闭结构。烤炉又称烘炉、烤箱、焗炉，以开放形式用热空气加热的则称为烧烤。烤炉也可以用来泛指以热气体进行高温处理的装置，烤炉在生产时需要进行翻转操作。

2、现有的烤炉在翻转时都是人工操作，翻转过程中的自动化程度较低，增加了对烤炉翻转时的劳动强度，降低了翻转时的工作效率；而且由于整个翻转过程需要由人工操作，因此翻转时的位置不够准确，很容易发生损坏的现象，从而降低了烤炉生产时的良品率，从而给人们的使用带来了很大的困扰。

技术实现思路

1、本实用新型的目的在于提供烤炉自动翻转机，以解决上述背景技术中提出人工操作劳动强度大，工作效率低，易发生损坏的问题。

2、为实现上述目的，本实用新型提供如下技术方案：烤炉自动翻转机，包括机架，所述机架表面的一端安装有电制箱，该电制箱用于控制整个翻转机的运行工作；所述机架的内部设置有翻转机构，该翻转机构用于翻转工作，所述翻转机构是由固定板、翻转架以及旋转电机组成，所述固定板设置有两组，两组固定板分别位于机架内部的左右两侧，且相邻两组固定板之间的内壁上转动连接有翻转架；所述翻转架内侧的上下两端分别滑动设置有动力滚筒组a和动力滚筒组b，所述动力滚筒组a与动力滚筒组b之间放置有工装及产品组合；所述翻转架的表面还固定有四组升降机构。

3、优选的，所述工装及产品组合包括有工装板、烤炉产品以及包装托板，所述工装板、烤炉产品以及包装托板从下至上依次垒落放置。

4、优选的，所述动力滚筒组b外壁的四个拐角位置处皆固定有夹紧气缸，且夹紧气缸的输出端贯穿动力滚筒组b，该夹紧气缸用于对工装板的夹紧工作。

5、优选的，所述固定板的左右两端皆固定有滑轨滑座，且滑轨滑座的上下两端通过座体与机架的内壁固定连接。

6、优选的，所述固定板的表面还固定有旋转电机，且旋转电机的输出端与翻转架的表面固定连接。

7、优选的，所述升降机构包括有升降气缸、齿条以及齿轮，所述升降气缸设置有四组，四组升降气缸固定连接在旋转电机的表面，所述升降气缸的输出端安装有齿条，且齿条的底部与动力滚筒组b和动力滚筒组a的表面固定连接。

8、优选的，所述齿轮设置有四组，四组齿轮分别转动连接在动力滚筒组b和动力滚筒组a的表面，且齿轮与齿条相互啮合。

9、与现有技术相比，本实用新型的有益效果是：该烤炉自动翻转机通过设置翻转机构以及升降机构，提高了翻转机的自动化程度，在翻转过程中不需要人工辅助操作，降低了翻转机在对烤炉翻转时的劳动强度，提高了烤炉翻转时的工作效率；而且由于整个打胶过程皆由机器自动完成，中间不存在人工操作，因此翻转时位置较为准确，不发生损坏的现象，从而增加了打胶时的良品率。

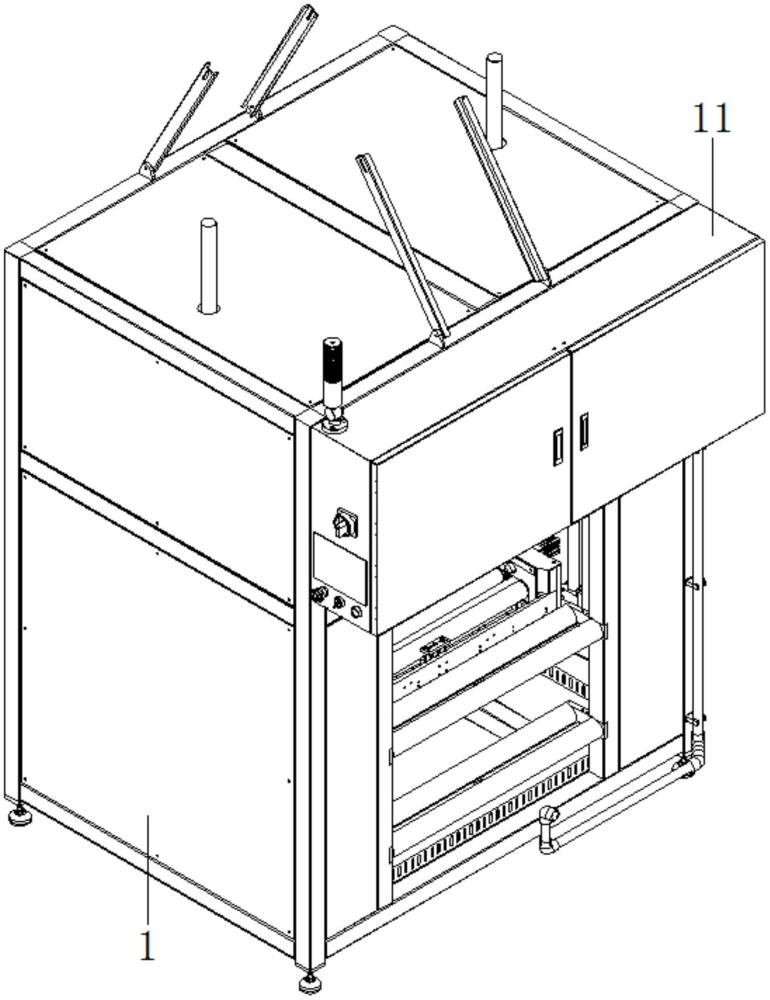

1.烤炉自动翻转机，包括机架(1)，其特征在于：所述机架(1)表面的一端安装有电制箱(11)，该电制箱(11)用于控制整个翻转机的运行工作；所述机架(1)的内部设置有翻转机构(5)，该翻转机构(5)用于翻转工作，所述翻转机构(5)是由固定板(51)、翻转架(52)以及旋转电机(53)组成，所述固定板(51)设置有两组，两组固定板(51)分别位于机架(1)内部的左右两侧，且相邻两组固定板(51)之间的内壁上转动连接有翻转架(52)；所述翻转架(52)内侧的上下两端分别滑动设置有动力滚筒组a(4)和动力滚筒组b(3)，所述动力滚筒组a(4)与动力滚筒组b(3)之间放置有工装及产品组合(2)；所述翻转架(52)的表面还固定有四组升降机构(6)。

2.根据权利要求1所述的烤炉自动翻转机，其特征在于：所述工装及产品组合(2)包括有工装板(21)、烤炉产品(22)以及包装托板(23)，所述工装板(21)、烤炉产品(22)以及包装托板(23)从下至上依次垒落放置。

3.根据权利要求1所述的烤炉自动翻转机，其特征在于：所述动力滚筒组b(3)外壁的四个拐角位置处皆固定有夹紧气缸(31)，且夹紧气缸(31)的输出端贯穿动力滚筒组b(3)，该夹紧气缸(31)用于对工装板(21)的夹紧工作。

4.根据权利要求1所述的烤炉自动翻转机，其特征在于：所述固定板(51)的左右两端皆固定有滑轨滑座(54)，且滑轨滑座(54)的上下两端通过座体与机架(1)的内壁固定连接。

5.根据权利要求4所述的烤炉自动翻转机，其特征在于：所述固定板(51)的表面还固定有旋转电机(53)，且旋转电机(53)的输出端与翻转架(52)的表面固定连接。

6.根据权利要求1所述的烤炉自动翻转机，其特征在于：所述升降机构(6)包括有升降气缸(61)、齿条(62)以及齿轮(63)，所述升降气缸(61)设置有四组，四组升降气缸(61)固定连接在旋转电机(53)的表面，所述升降气缸(61)的输出端安装有齿条(62)，且齿条(62)的底部与动力滚筒组b(3)和动力滚筒组a(4)的表面固定连接。

7.根据权利要求6所述的烤炉自动翻转机，其特征在于：所述齿轮(63)设置有四组，四组齿轮(63)分别转动连接在动力滚筒组b(3)和动力滚筒组a(4)的表面，且齿轮(63)与齿条(62)相互啮合。
