一种反复式饼干叠层机的制作方法

本技术涉及饼干叠层机，具体为一种反复式饼干叠层机。

背景技术：

1、饼干是一种常见的点心，作为一种零食或添加饮食，食用方便又便于携带，已成为日常生活中不可或缺的一种食品，饼干具有耐贮藏、易携带、口味多样等特点，深受人们喜爱，饼干品种正向休闲化和功能化食品方向发展，按其加工工艺的不同，又可分为，酥性饼干、薄脆饼干、曲奇饼干、夹心饼干、威化饼干、蛋卷等，其中多层饼干在制作的过程中，需要将多个单层的饼干叠在一起，通常需要使用饼干叠层机对其进行叠层操作。

2、现有技术中在使用饼干叠层机时，往往先对一组饼干进行叠层操作，然后再对下一组饼干进行叠层操作，不仅整体操作过程较为麻烦，而且大大的降低了饼干叠层的工作效率。

技术实现思路

1、基于此，本实用新型的目的是提供一种反复式饼干叠层机，以解决现有技术中往往先对一组饼干进行叠层操作，然后再对下一组饼干进行叠层操作，不仅整体操作过程较为麻烦，而且大大的降低了饼干叠层的工作效率的技术问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种反复式饼干叠层机，包括底座，所述底座顶部转动连接有转动盘，所述转动盘顶部均匀开设有多组叠层孔，所述底座上方固定有位于转动盘顶部的输送轨道，其中底座一侧固定有与输送轨道相配合的固定架，且固定架起到对输送轨道的固定作用，所述输送轨道内部皆均匀转动连接有输送辊，底座内部安装有电机，所述电机输出端固定有贯穿转动盘的输出轴；

3、输出轴外侧和转动盘固定连接，所述输出轴外侧顶部固定有第二锥齿轮，每组所述输送辊内侧皆固定有与第二锥齿轮相啮合的第一锥齿轮，且第二锥齿轮的直径大于第一锥齿轮的直径。

4、通过采用上述技术方案，通过外界设备将饼干输送至输送轨道上，饼干首先经过输送带将饼干输送至多组输送辊上，当电机启动后，电机通过输出轴同时带动转动盘和第二锥齿轮进行转动，其中第二锥齿轮转动带动多组第一锥齿轮传动，进而使输送辊带动饼干进行输送，也就是说，当输送辊带动饼干输送时，转动盘同步发生转动，进而能够使饼干依次落入转动盘顶部的多组叠层孔内部，随着设备的持续运行，进而使每组叠层孔内部的饼干进行依次叠层操作，从而完成了对饼干的叠层操作，整体饼干叠层效果较好，且大大提高了整体的工作效率。

5、本实用新型进一步设置为，所述输送轨道起始端内部设置有输送带，且输送带与外界输送设备相配合。

6、通过采用上述技术方案，其中输送带起到将饼干输送至输送辊顶部的作用。

7、本实用新型进一步设置为，所述转动盘底部固定有多组延伸至底座内部的滑动支撑杆，且底座顶部开设有与多组滑动支撑杆相配合的环形槽。

8、通过采用上述技术方案，其中滑动支撑杆起到对转动盘的活动支撑作用。

9、综上所述，本实用新型主要具有以下有益效果：本实用新型通过外界设备将饼干输送至输送轨道上，饼干首先经过输送带将饼干输送至多组输送辊上，当电机启动后，电机通过输出轴同时带动转动盘和第二锥齿轮进行转动，其中第二锥齿轮转动带动多组第一锥齿轮传动，进而使输送辊带动饼干进行输送，也就是说，当输送辊带动饼干输送时，转动盘同步发生转动，进而能够使饼干依次落入转动盘顶部的多组叠层孔内部，随着设备的持续运行，进而使每组叠层孔内部的饼干进行依次叠层操作，从而完成了对饼干的叠层操作，整体饼干叠层效果较好，且大大提高了整体的工作效率。

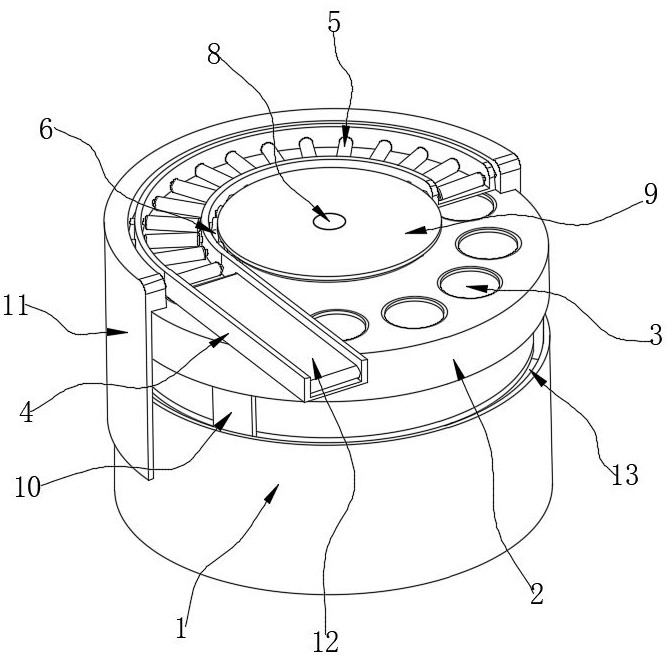

1.一种反复式饼干叠层机，包括底座（1），其特征在于：所述底座（1）顶部转动连接有转动盘（2），所述转动盘（2）顶部均匀开设有多组叠层孔（3），所述底座（1）上方固定有位于转动盘（2）顶部的输送轨道（4），所述输送轨道（4）内部皆均匀转动连接有输送辊（5）。

2.根据权利要求1所述的反复式饼干叠层机，其特征在于：所述底座（1）内部安装有电机（7），所述电机（7）输出端固定有贯穿转动盘（2）的输出轴（8）。

3.根据权利要求2所述的反复式饼干叠层机，其特征在于：所述输出轴（8）外侧和转动盘（2）固定连接，所述输出轴（8）外侧顶部固定有第二锥齿轮（9）。

4.根据权利要求3所述的反复式饼干叠层机，其特征在于：每组所述输送辊（5）内侧皆固定有与第二锥齿轮（9）相啮合的第一锥齿轮（6），且第二锥齿轮（9）的直径大于第一锥齿轮（6）的直径。

5.根据权利要求1所述的反复式饼干叠层机，其特征在于：所述输送轨道（4）起始端内部设置有输送带（12），且输送带（12）与外界输送设备相配合。

6.根据权利要求1所述的反复式饼干叠层机，其特征在于：所述转动盘（2）底部固定有多组延伸至底座（1）内部的滑动支撑杆（10），且底座（1）顶部开设有与多组滑动支撑杆（10）相配合的环形槽（13）。

7.根据权利要求1所述的反复式饼干叠层机，其特征在于：所述底座（1）一侧固定有与输送轨道（4）相配合的固定架（11），且固定架（11）起到对输送轨道（4）的固定作用。
