一种具有预处理结构的原料提取设备的制作方法

本技术属于食品加工，更具体地说，特别涉及一种具有预处理结构的原料提取设备。

背景技术：

1、猴头菇又叫猴头菌，只因外形酷似猴头而得名，是中国传统的名贵菜肴，肉嫩、味香、鲜美可口；作为食用菌王国的珍品，猴头菇属于药食两用真菌，尤其是其医药方面的药用价值，受到广大消费者的青睐，具有健脾养胃、安神、抗癌的功效，对体虚乏力、消化不良、失眠、胃与十二指肠溃疡、慢性胃炎、消化道肿瘤等症有特效，对猴头菇的原料提取需要清洗后进行粉碎处理。

2、现有类似的具有预处理结构的原料提取设备在使用时，装置对猴头菇的预处理清洗效果及装置对猴头菇的处理效率不佳，容易影响装置对猴头菇的处理效果。

技术实现思路

1、为了解决上述技术问题，本实用新型提供一种具有预处理结构的原料提取设备，以解决现有类似装置对猴头菇的预处理清洗效果及装置对猴头菇的处理效率不佳，容易影响装置对猴头菇的处理效果的问题。

2、本实用新型具有预处理结构的原料提取设备，由以下具体技术手段所达成：

3、一种具有预处理结构的原料提取设备，包括清洗箱；

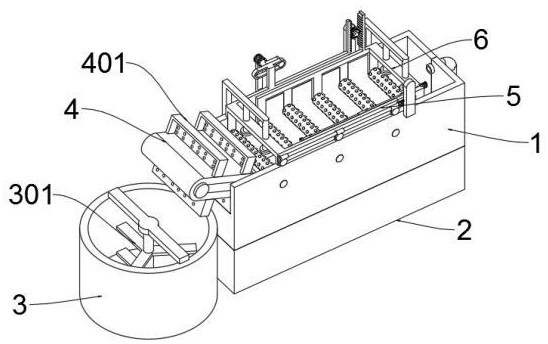

4、所述清洗箱的左侧下端设有一组下水口，清洗箱的底部固设有一组预存水箱，预存水箱的右端连接有一组进水管，进水管外连接有泵体，泵体的外端连接有一组出水管，且出水管置于清洗箱的侧端，清洗箱的内端分别滑动安装有一组第一移动架和第二移动架，第一移动架和第二移动架的安装结构相同，第二移动架的底部转动安装有三组第二清洗辊，清洗箱的左端固定连接有一组粉碎腔，粉碎腔内安装有粉碎刀体，清洗箱和粉碎腔之间还安装有一组传送带，传送带外端等距固定连接有盛放槽板，第一移动架的底部转动安装有三组第一清洗辊，第一移动架的后端开设有一组驱动槽，清洗箱的后端还固定安装有一组第一电机，第一电机的传动轴上固定安装有一组连接杆，第一清洗辊的表面呈圆环阵列式安装有清洗头。

5、进一步的，所述第一移动架的左端开设有两组导向孔，清洗箱的后端固定连接有两组上支架，上支架上固定安装有两组导杆，且第一移动架左端开设有的导向孔分别滑动安装于上支架的导杆上。

6、进一步的，所述第一清洗辊的外端固定安装有一组同步轮，且第一清洗辊外端的同步轮分别与蜗轮的内端通过同步带传动连接在一起。

7、进一步的，所述第二移动架的后端固定安装有一组第二齿条，第一移动架的后端固定安装有一组第一齿轮，清洗箱的后端转动安装有一组驱动齿轮，且第一齿轮与驱动齿轮的左端啮合传动连接，第二齿条与驱动齿轮的右端啮合传动连接。

8、进一步的，所述连接杆的外端固定安装有一组驱动轴体，且连接杆外端的驱动轴体滑动安装于第一移动架后端开设有的驱动槽上。

9、进一步的，所述第一移动架的侧端转动安装有一组传动杆，第一移动架的侧端固定安装有一组第二电机，且传动杆的外端安装于第二电机的传动轴上，第一移动架侧端还转动安装有三组蜗轮，传动杆上固定连接有三组蜗杆，且传动杆上的蜗杆分别与第一移动架侧端的蜗轮啮合传动连接在一起。

10、与现有技术相比，本实用新型一种具有预处理结构的原料提取设备具有如下有益效果：

11、1. 第一清洗辊的设置，有利于通过第二电机带动传动杆转动，以通过同步带带动第一清洗辊同向转动，猴头菇漂浮于清洗箱内的清洗水上，以使得装置便于通过第一清洗辊及第二清洗辊对猴头菇进行预处理清洗，后通过清洗箱左端传送带上的盛放槽板将清洗完毕后的猴头菇运输至粉碎腔内进行粉碎处理，有效的提高了装置的工作效率。

12、 第一移动架配合第二移动架的设置，有利于通过第一电机带动连接杆转动，以带动第一移动架及其上的第一清洗辊进行上下移动，以使得第二移动架和第一移动架进行交叉式的上下往复移动，第一清洗辊及第二清洗辊上下移动对清洗水进行搅动，且第一清洗辊上的清洗头能够对猴头菇进行间歇式的清洗，进一步提高了装置对猴头菇的预处理效果。

1.一种具有预处理结构的原料提取设备，包括清洗箱（1）；

2.根据权利要求1所述的一种具有预处理结构的原料提取设备，其特征在于：所述第一移动架（5）的侧端转动安装有一组传动杆（504），第一移动架（5）的侧端固定安装有一组第二电机（505），且传动杆（504）的外端安装于第二电机（505）的传动轴上，第一移动架（5）侧端还转动安装有三组蜗轮（503），传动杆（504）上固定连接有三组蜗杆，且传动杆（504）上的蜗杆分别与第一移动架（5）侧端的蜗轮（503）啮合传动连接在一起。

3.根据权利要求1所述的一种具有预处理结构的原料提取设备，其特征在于：所述第一清洗辊（501）的外端固定安装有一组同步轮（5011），且第一清洗辊（501）外端的同步轮（5011）分别与蜗轮（503）的内端通过同步带（502）传动连接在一起。

4.根据权利要求1所述的一种具有预处理结构的原料提取设备，其特征在于：所述第二移动架（6）的后端固定安装有一组第二齿条（601），第一移动架（5）的后端固定安装有一组第一齿轮（506），清洗箱（1）的后端转动安装有一组驱动齿轮（103），且第一齿轮（506）与驱动齿轮（103）的左端啮合传动连接，第二齿条（601）与驱动齿轮（103）的右端啮合传动连接。

5.根据权利要求1所述的一种具有预处理结构的原料提取设备，其特征在于：所述第一移动架（5）的左端开设有两组导向孔（508），清洗箱（1）的后端固定连接有两组上支架（102），上支架（102）上固定安装有两组导杆（1021），且第一移动架（5）左端开设有的导向孔（508）分别滑动安装于上支架（102）的导杆（1021）上。

6.根据权利要求1所述的一种具有预处理结构的原料提取设备，其特征在于：所述连接杆（1041）的外端固定安装有一组驱动轴体（1042），且连接杆（1041）外端的驱动轴体（1042）滑动安装于第一移动架（5）后端开设有的驱动槽（507）上。
