一种菠萝蜜加工用表面消毒设备

本技术涉及消毒，具体为一种菠萝蜜加工用表面消毒设备。

背景技术：

1、菠萝蜜，是桑科、波罗蜜属的常绿乔木。树高10-20m，树皮黑褐色；叶革椭圆形，螺旋状排列；花雌雄同株，果实成熟时表皮呈黄褐色；目前市面上的采用水壶对菠萝蜜表面进行消毒作业，由于菠萝蜜体积较大，喷洒起来不方便，并且菠萝蜜滴落的消毒水会滴落到地面上，无法进行再次使用，造成消毒水的浪费，增加了消毒水的消耗。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种菠萝蜜加工用表面消毒设备，具备消毒水循环使用等优点，解决了背景技术提出的问题。

2、为实现上述消毒水循环使用的目的，本实用新型提供如下技术方案：一种菠萝蜜加工用表面消毒设备，包括固定座，所述固定座内侧壁安装有传送带，所述传送带内部设置有三个转动柱，所述转动柱左侧壁均穿过固定座连通外部，后所述转动柱安装有驱动电机，所述转动柱上传动连接有皮带，所述固定座右侧壁后部安装有蓄水箱，所述蓄水箱上端后部连接有出水管，所述出水管下端安装有出水槽，所述出水槽均匀分布有多个小孔；

3、所述固定座前端中部连接有排液管，所述固定座前端右部连接有出液管，所述固定座右侧壁前部安装有沉淀箱，所述出液管右端与沉淀箱连通，所述沉淀箱内侧壁上部均设置有两个凹口，所述沉淀箱内部设置有过滤槽，所述过滤槽两侧壁上部均设置有两个凸块，所述过滤槽内底端设置有过滤网，所述蓄水箱上端前部连接有连接管，所述连接管前端连通沉淀箱内部。

4、作为本实用新型再进一步的方案：所述转动柱外部安装有防护箱，防护箱对驱动电机外部进行防护，提高了安全性。

5、作为本实用新型再进一步的方案：所述传送带上设置有多个挡条，挡条对菠萝蜜进行限位，提高了稳定性。

6、作为本实用新型再进一步的方案：所述固定座下端四角处均安装有立柱，所述立柱设置有四个，四个立柱对装置进行支撑，提高了稳定性。

7、作为本实用新型再进一步的方案：所述出水管、连接管和出液管上均设置有液泵，液泵设置有三个，液泵对消毒水提供动能，方便进行作业。

8、作为本实用新型再进一步的方案：所述固定座前端设置有控制面板，所述控制面板均与驱动电机和液泵电性连接，控制面板均对驱动电机和液泵进行控制，方便控制作业。

9、作为本实用新型再进一步的方案：所述固定座后端上部安装有斜槽，斜槽方便对菠萝蜜进行移动，提供便利。

10、与现有技术相比，本实用新型的有益效果是：

11、1、本实用新型中，通过向蓄水箱内注入消毒水，启动液泵，将消毒水通过出水管压入到出水槽内，将菠萝蜜放入到斜槽上，在进入到传送带上，启动控制面板，驱动电机启动，通过电机轴带动后转动柱进行转动，通过皮带带动其余两个转动柱进行转动，带动传送带进行转动，消毒水对菠萝蜜进行清洗，代替水壶进行消毒作业，操作方便。

12、2、本实用新型中，清洗后的消毒水进入到固定座底部，通过启动液泵，将消毒水通过出液管压入到沉淀箱内，对消毒水中的杂质进行过滤，启动液泵，消毒水通过连接管进入到蓄水箱内，进行循环使用，减少了消毒水的消耗。

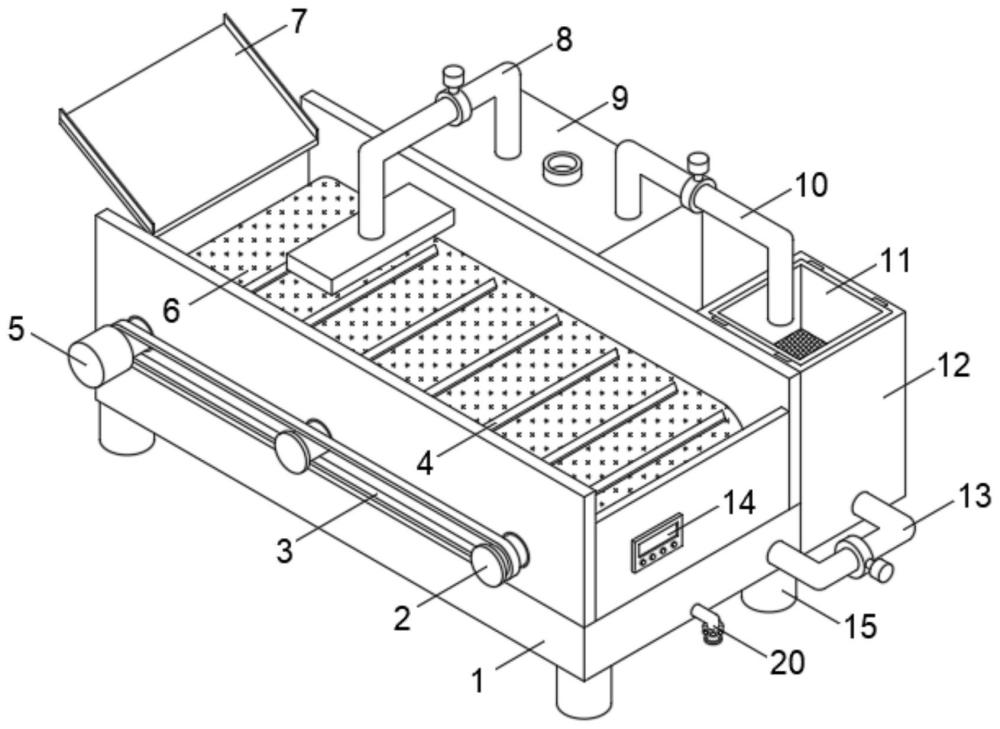

1.一种菠萝蜜加工用表面消毒设备，包括固定座（1），所述固定座（1）内侧壁安装有传送带（6），所述传送带（6）内部设置有三个转动柱（2），所述转动柱（2）左侧壁均穿过固定座（1）连通外部，后所述转动柱（2）安装有驱动电机（5），所述转动柱（2）上传动连接有皮带（3），所述固定座（1）右侧壁后部安装有蓄水箱（9），所述蓄水箱（9）上端后部连接有出水管（8），所述出水管（8）下端安装有出水槽（19），所述出水槽（19）均匀分布有多个小孔；

2.根据权利要求1所述的一种菠萝蜜加工用表面消毒设备，其特征在于：所述转动柱（2）外部安装有防护箱（16）。

3.根据权利要求1所述的一种菠萝蜜加工用表面消毒设备，其特征在于：所述传送带（6）上设置有多个挡条（4）。

4.根据权利要求1所述的一种菠萝蜜加工用表面消毒设备，其特征在于：所述固定座（1）下端四角处均安装有立柱（15），所述立柱（15）设置有四个。

5.根据权利要求1所述的一种菠萝蜜加工用表面消毒设备，其特征在于：所述出水管（8）、连接管（10）和出液管（13）上均设置有液泵，所述液泵设置有三个。

6.根据权利要求1所述的一种菠萝蜜加工用表面消毒设备，其特征在于：所述固定座（1）前端设置有控制面板（14），所述控制面板（14）均与驱动电机（5）和液泵电性连接。

7.根据权利要求1所述的一种菠萝蜜加工用表面消毒设备，其特征在于：所述固定座（1）后端上部安装有斜槽（7）。
