一种农产品清洗机构及分级器的制作方法

本技术涉及农产品分级设备，具体而言，涉及一种农产品清洗机构及分级器。

背景技术：

1、罗汉果呈卵形、椭圆形或球形，长4.5～8.5cm，直径3.5～6cm，表面褐色、黄褐色或绿褐色，从田地中摘取出的罗汉果有大有小，体积越大的罗汉果对应的品级别越高，罗汉果的分级销售有助于提高市场竞争力以及增加经济效益，通过分级器可以将农产品根据果实的大小形状进行分类，有利于包装贮存和加工处理。

2、现有的分级器可以根据果实的大小形状进行快速的分类，但果实在进行分类前，需要对果实进行清洗脱水，在使用时需要使用清洗机进行清洗晾干后，再使用分级器进行分类，需要对罗汉果进行多次收集转移，花费时间长，操作过程麻烦，分级成本高。

3、因此我们对此做出改进，提出一种农产品清洗机构及分级器。

技术实现思路

1、本实用新型的目的在于：花费时间长，操作过程麻烦，分级成本高的问题。

2、为了实现上述发明目的，本实用新型提供了以下技术方案：

3、一种农产品清洗机构及分级器，以改善上述问题。

4、本申请具体是这样的：

5、包括箱体，所述箱体内部的上侧固定连接有水箱，所述水箱的上表面开设有进料口，所述水箱的一侧固定连接有保护盖，所述保护盖的内部设置有动力件，所述动力件的表面啮合连接有具有清洁功能的清理件和用于传输的传输件，所述水箱的另一侧设置有用于提供热风的烘干件。

6、通过动力件的输出端与清理件、传输件、烘干件的同时连接，和传输件下方设置的分级杆搭配使用，使得该装置对果实的清理、烘干和分级筛选的过程能够同时进行，使得对果实处理的时间减少，操作简单，分级成本降低。

7、作为本实用新型提供的所述的农产品清洗机构的一种优选实施方式，所述动力件包括有电机，所述电机与所述保护盖内壁面固定连接，所述电机的输出端穿过所述保护盖固定连接有主动轴，所述主动轴在所述水箱的内部转动设置，所述主动轴表面的中心位置固定连接有链轮，所述链轮的表面啮合连接有链条，所述主动轴远离所述电机一侧的外表面固定连接有主动轮一。

8、作为本实用新型提供的所述的农产品清洗机构的一种优选实施方式，所述清理件包括有从动轮一，所述从动轮一与所述主动轮一啮合连接，所述从动轮一的一侧面贯穿所述水箱固定连接有连接杆一，所述连接杆一与所述水箱转动连接，所述连接杆一的两端分别固定连接有第一同步轮，所述第一同步轮的表面啮合连接有第一同步带，所述第一同步带内表面的另一端通过第一同步轮、连接杆一与所述水箱转动连接，两个所述第一同步带之间固定连接有若干个清洗辊。

9、作为本实用新型提供的所述的农产品清洗机构的一种优选实施方式，所述传输件包括有从动轮二，所述从动轮二与所述链条啮合连接，所述从动轮二的一侧面贯穿所述水箱固定连接有连接杆二，所述连接杆二与所述水箱转动连接，所述连接杆二的两端分别固定连接有两个第二同步轮，所述第二同步轮的表面啮合连接有第二同步带所述第二同步带内表面的一端通过第二同步轮、连接杆二与所述水箱转动连接，两个所述第二同步带之间固定连接有若干个固定杆。

10、作为本实用新型提供的所述的农产品清洗机构的一种优选实施方式，所述烘干件包括有风扇，所述风扇与所述连接杆一固定连接，所述水箱外表面位于所述风扇的外侧固定连接有进风罩，所述进风罩的一端固定连接有主风管，所述主风管一端的表面位于所述固定杆的上方呈线性阵列固定连接有副风管，所述副风管的下表面呈线性阵列固定连接有四个出风口。

11、作为本实用新型提供的所述的农产品清洗机构的一种优选实施方式，所述水箱的上表面固定连接有固定板，所述固定板与所述副风管固定连接，所述主风管的一端安装有加热器，所述加热器的外表面固定连接有安装板，所述安装板与所述水箱固定连接，所述加热器通过主风管与副风管连接。

12、作为本实用新型提供的所述的农产品分级器的一种优选实施方式，还包括分级箱，所述分级箱与所述箱体的内表面固定连接，所述分级箱位于所述水箱的下方，所述分级箱的内部固定连接有十个分级杆，十个所述分级杆之间呈一定角度设置，所述箱体内部的下面滑动设置有三个大小不同的收集箱。

13、与现有技术相比，本实用新型的有益效果：

14、通过动力件的输出端与清理件、传输件、烘干件的同时连接，和传输件下方设置的分级杆搭配使用，使得该装置对果实的清理、烘干和分级筛选的过程能够同时进行，使得对果实处理的时间减少，操作简单，分级成本降低。

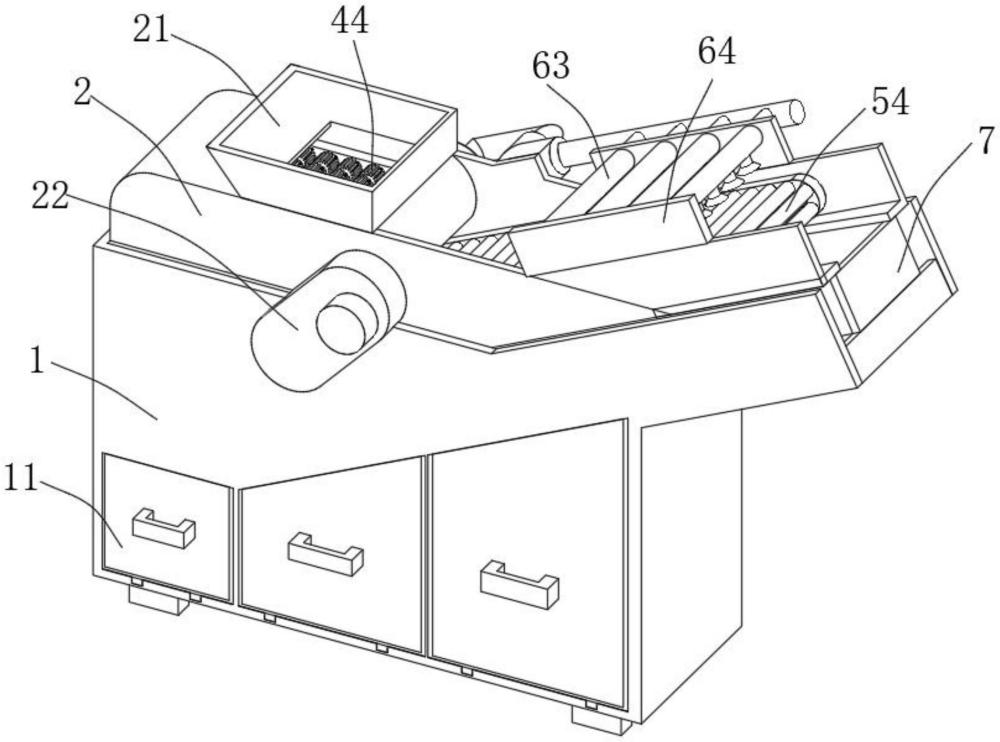

1.一种农产品清洗机构，包括箱体(1)，其特征在于，所述箱体(1)内部的上侧固定连接有水箱(2)，所述水箱(2)的上表面开设有进料口(21)，所述水箱(2)的一侧固定连接有保护盖(22)，所述保护盖(22)的内部设置有动力件，所述动力件的表面啮合连接有具有清洁功能的清理件和用于传输的传输件，所述水箱(2)的另一侧设置有用于提供热风的烘干件。

2.根据权利要求1所述的一种农产品清洗机构，其特征在于，所述动力件包括有电机(3)，所述电机(3)与所述保护盖(22)内壁面固定连接，所述电机(3)的输出端穿过所述保护盖(22)固定连接有主动轴(31)，所述主动轴(31)在所述水箱(2)的内部转动设置，所述主动轴(31)表面的中心位置固定连接有链轮(32)，所述链轮(32)的表面啮合连接有链条(33)，所述主动轴(31)远离所述电机(3)一侧的外表面固定连接有主动轮一(34)。

3.根据权利要求2所述的一种农产品清洗机构，其特征在于，所述清理件包括有从动轮一(4)，所述从动轮一(4)与所述主动轮一(34)啮合连接，所述从动轮一(4)的一侧面贯穿所述水箱(2)固定连接有连接杆一(41)，所述连接杆一(41)与所述水箱(2)转动连接，所述连接杆一(41)的两端分别固定连接有第一同步轮(42)，所述第一同步轮(42)的表面啮合连接有第一同步带(43)，所述第一同步带(43)内表面的另一端通过第一同步轮(42)、连接杆一(41)与所述水箱(2)转动连接，两个所述第一同步带(43)之间固定连接有若干个清洗辊(44)。

4.根据权利要求3所述的一种农产品清洗机构，其特征在于，所述传输件包括有从动轮二(5)，所述从动轮二(5)与所述链条(33)啮合连接，所述从动轮二(5)的一侧面贯穿所述水箱(2)固定连接有连接杆二(51)，所述连接杆二(51)与所述水箱(2)转动连接，所述连接杆二(51)的两端分别固定连接有两个第二同步轮(52)，所述第二同步轮(52)的表面啮合连接有第二同步带(53)所述第二同步带(53)内表面的一端通过第二同步轮(52)、连接杆二(51)与所述水箱(2)转动连接，两个所述第二同步带(53)之间固定连接有若干个固定杆(54)。

5.根据权利要求4所述的一种农产品清洗机构，其特征在于，所述烘干件包括有风扇(6)，所述风扇(6)与所述连接杆一(41)固定连接，所述水箱(2)外表面位于所述风扇(6)的外侧固定连接有进风罩(61)，所述进风罩(61)的一端固定连接有主风管(62)，所述主风管(62)一端的表面位于所述固定杆(54)的上方呈线性阵列固定连接有副风管(63)，所述副风管(63)的下表面呈线性阵列固定连接有四个出风口(65)。

6.根据权利要求5所述的一种农产品清洗机构，其特征在于，所述水箱(2)的上表面固定连接有固定板(64)，所述固定板(64)与所述副风管(63)固定连接，所述主风管(62)的一端安装有加热器(66)，所述加热器(66)的外表面固定连接有安装板(67)，所述安装板(67)与所述水箱(2)固定连接，所述加热器(66)通过主风管(62)与副风管(63)连接。

7.一种农产品分级器，使用如权利要求书1-6中任意一项的农产品清洗机构，其特征在于，还包括分级箱(7)，所述分级箱(7)与所述箱体(1)的内表面固定连接，所述分级箱(7)位于所述水箱(2)的下方，所述分级箱(7)的内部固定连接有十个分级杆(71)，十个所述分级杆(71)之间呈一定角度设置，所述箱体(1)内部的下面滑动设置有三个大小不同的收集箱(11)。
