一种香菇精生产用的烘干装置的制作方法

本技术涉及香菇烘干，尤其涉及一种香菇精生产用的烘干装置。

背景技术：

1、香菇是世界著名食用菌之一，也是我国传统的出口商品。它不仅香郁诱人，营养丰富，而且有降低血压、抗癌、预防肝病等功能。为提高香菇的保存期限，会对香菇进行干燥处理。

2、经检索公开号为cn219741796u的专利提供了一种香菇烘干装置，包括设有供热系统、进料管和卸料管的烘干箱及烘干箱内呈上下层设的多个放置网，还包括卸料机构，所述卸料机构包括与多个放置网均固定的升降轴及与多个放置网分别配合的多个环形板，多个环形板均与烘干箱内壁固定，所述升降轴通过驱动组件驱动转动或升降。

3、现有设备通过一侧的进料管进行放入香菇，导致香菇堆积在放置网的一侧，出现降低烘干效率的问题，因此我们提出了一种香菇精生产用的烘干装置用于解决上述问题。

技术实现思路

1、本实用新型的目的是为了解决香菇堆积的缺点，而提出的一种香菇精生产用的烘干装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种香菇精生产用的烘干装置，包括烘干箱，所述烘干箱的内部一侧通过螺栓安装有运输管，所述运输管的一侧均匀通过焊接安装有若干喷气口，所述运输管的底端延伸贯穿至设备箱，所述设备箱的顶部焊接有所述烘干箱，所述设备箱的内部且靠近所述运输管的一侧通过螺栓安装有电热丝，所述设备箱的内部另一端通过螺栓安装有风机，所述风机的靠近所述电热丝的一端焊接有排气管，所述风机的另一端通过焊接安装有进气管，所述设备箱的一端通过焊接安装有进气口，所述烘干箱的一侧顶部焊接安装有排气口。

3、优选的，所述烘干箱的内部两端均通过开设的通孔插接有两端套接有滚动轴承的驱动轴。

4、优选的，所述驱动轴的周侧等距通过螺栓安装有若干承托磁板。

5、优选的，若干所述承托磁板的顶部且位于所述驱动轴的外部插接有一侧开设有插接槽的若干物料盘。

6、优选的，所述驱动轴的顶部延伸贯穿所述烘干箱，并通过连接键插接有电机。

7、优选的，所述电机的底端通过螺栓安装于所述烘干箱。

8、优选的，所述烘干箱的正面一侧通过铰链安装有箱门。

9、优选的，所述进气口的内部均卡接有隔网板，所述排气口的内部均卡接有隔网板。

10、本实用新型中，所述的一种香菇精生产用的烘干装置：

11、1、本实用新型通过承托磁板承托物料盘，插接槽限制物料盘的位移，进而实现物料盘的快捷放置及取下，方便均匀放置香菇，避免香菇堆积在放置网上，影响烘干效率的问题；

12、2、本实用新型通过在烘干箱的内部一侧均匀设置若干喷气口，实现均匀将经过电热丝加热的空气喷至烘干箱内部，实现均匀升温行为，有效的避免香菇被烘干不均匀的问题。

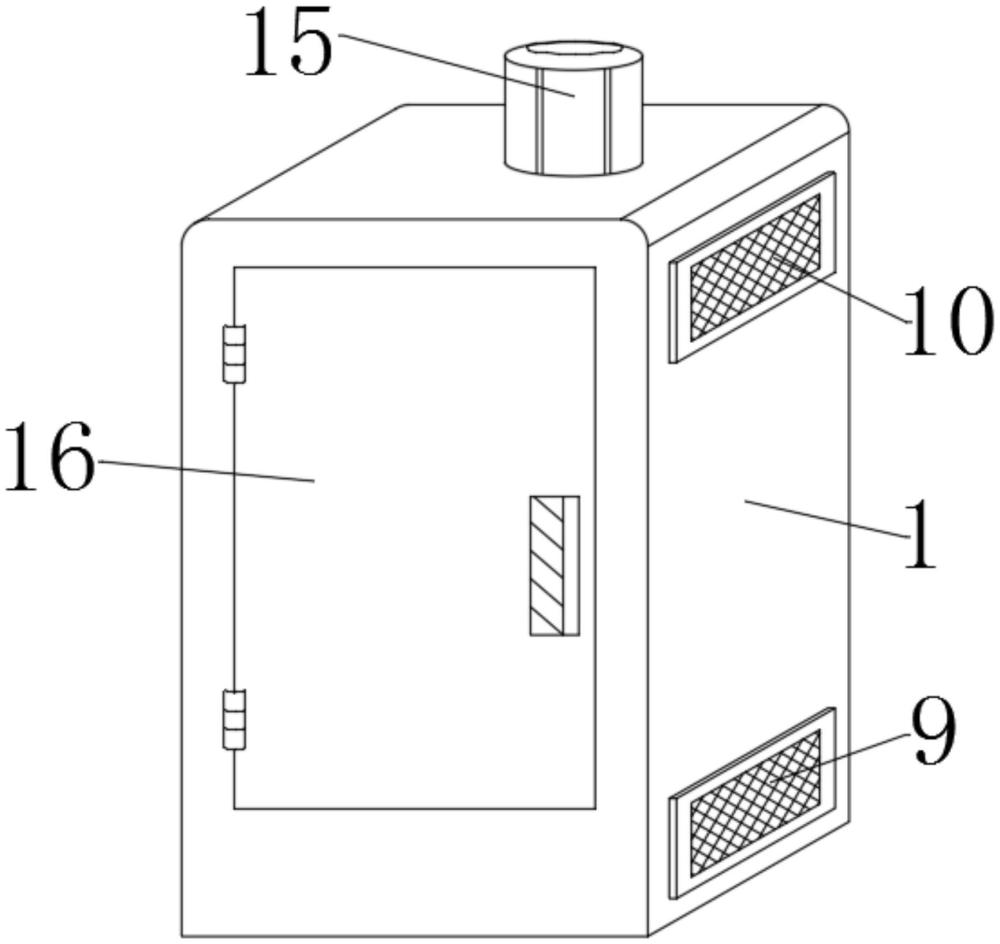

1.一种香菇精生产用的烘干装置，包括烘干箱(1)，其特征在于，所述烘干箱(1)的内部一侧通过螺栓安装有运输管(2)，所述运输管(2)的一侧均匀通过焊接安装有若干喷气口(3)，所述运输管(2)的底端延伸贯穿至设备箱(4)，所述设备箱(4)的顶部焊接有所述烘干箱(1)，所述设备箱(4)的内部且靠近所述运输管(2)的一侧通过螺栓安装有电热丝(5)，所述设备箱(4)的内部另一端通过螺栓安装有风机(6)，所述风机(6)的靠近所述电热丝(5)的一端焊接有排气管(7)，所述风机(6)的另一端通过焊接安装有进气管(8)，所述设备箱(4)的一端通过焊接安装有进气口(9)，所述烘干箱(1)的一侧顶部焊接安装有排气口(10)。

2.根据权利要求1所述的一种香菇精生产用的烘干装置，其特征在于，所述烘干箱(1)的内部两端均通过开设的通孔插接有两端套接有滚动轴承的驱动轴(11)。

3.根据权利要求2所述的一种香菇精生产用的烘干装置，其特征在于，所述驱动轴(11)的周侧等距通过螺栓安装有若干承托磁板(12)。

4.根据权利要求3所述的一种香菇精生产用的烘干装置，其特征在于，若干所述承托磁板(12)的顶部且位于所述驱动轴(11)的外部插接有一侧开设有插接槽(13)的若干物料盘(14)。

5.根据权利要求2所述的一种香菇精生产用的烘干装置，其特征在于，所述驱动轴(11)的顶部延伸贯穿所述烘干箱(1)，并通过连接键插接有电机(15)。

6.根据权利要求5所述的一种香菇精生产用的烘干装置，其特征在于，所述电机(15)的底端通过螺栓安装于所述烘干箱(1)。

7.根据权利要求1所述的一种香菇精生产用的烘干装置，其特征在于，所述烘干箱(1)的正面一侧通过铰链安装有箱门(16)。

8.根据权利要求1所述的一种香菇精生产用的烘干装置，其特征在于，所述进气口(9)的内部均卡接有隔网板，所述排气口(10)的内部均卡接有隔网板。
