一种肉类切割设备定位机构的制作方法

本技术涉及肉类切割，尤其涉及一种肉类切割设备定位机构。

背景技术：

1、肉类是动物的皮下组织及肌肉，可以食用，其富含大量的蛋白质和脂肪，以及卡路里，属于酸性食物，为提升肉类的保质期且便于分割肉类，工作人员首先会将肉类进行冷藏，而后将冷藏好的冻肉使用到切割设备来将肉类切割成片状或块状，以便进行后续的加工或包装。

2、目前，现有的肉类切割设备其本身在使用时，工作人员首先将需要切割的冻肉块放置于传送带之上，而后使用传送带将冻肉输送到切割组件之下进行切割，但是在实际将冻肉放置在传送带的过程中，为保证冻肉切口的平整性，就需要工作人员手动调直冻肉的放置位置，从而就需要消耗一定的工作时间，为此，我们提出一种肉类切割设备定位机构来解决上述问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种肉类切割设备定位机构。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种肉类切割设备定位机构，包括切肉机，所述切肉机的上侧安装有切割组件，所述切肉机的下侧连接有支撑架，且支撑架的内部通过安装架和气缸相连接，所述气缸的两端对称分布有连接杆，且连接杆设置为l型结构，所述连接杆相互靠近的一侧连接有定位板。

4、优选的，所述定位板的端部设有引导板，且引导板设置为弧形结构。

5、优选的，所述引导板的端部连接有安装板，且安装板通过螺栓和定位板相连接，所述气缸的端部套设有连接套，且连接套的另一端和连接杆固定连接，所述连接套通过螺栓和气缸相连接。

6、优选的，所述支撑架设置为u型结构，所述支撑架的内部开设有与气缸相适配的槽洞。

7、优选的，所述定位板远离引导板的一侧连接有限位杆，且限位杆的侧边设有引导机构。

8、优选的，所述引导机构包括限位块，所述限位块均匀分布在限位杆的内侧，所述限位块的内侧通过轴承连接有引导轮。

9、优选的，所述限位块的外侧连接有螺纹套，且螺纹套的内部皆插设有螺纹杆，所述螺纹杆的端部和限位杆固定连接。

10、与现有技术相比，本实用新型的有益效果为：

11、1、该装置通过设置有气缸和定位板，在使用过程中，通过气缸和定位板的相互配合，即可将放置在切肉机之上的冻肉进行调整定位，从而无需工作人员手动进行，即可有效提升对冻肉的加工效率。

12、2、该装置通过设置有限位杆和引导轮，在使用过程中，通过限位杆和限位块的相互配合，即可实现对冻肉的引导工作，以保证动作始终直线的输送到切割组件之下，且防止冻肉在后续输送的过程中出现偏移，从而可有效保证肉类的成品质量。

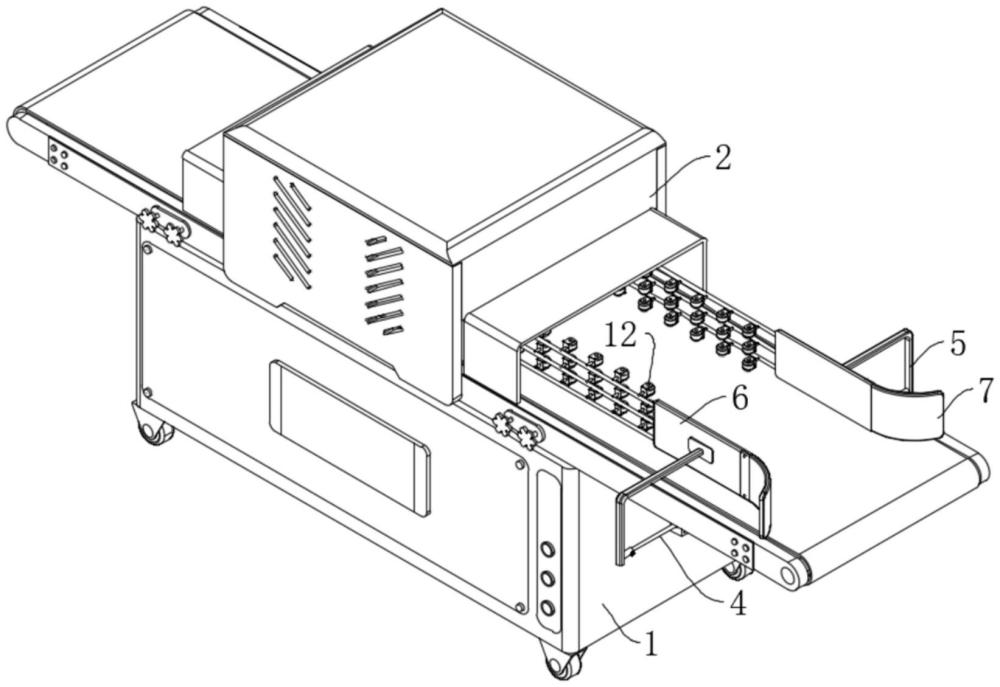

1.一种肉类切割设备定位机构，包括切肉机(1)，其特征在于，所述切肉机(1)的上侧安装有切割组件(2)，所述切肉机(1)的下侧连接有支撑架(3)，且支撑架(3)的内部通过安装架(15)和气缸(4)相连接，所述气缸(4)的两端对称分布有连接杆(5)，且连接杆(5)设置为l型结构，所述连接杆(5)相互靠近的一侧连接有定位板(6)。

2.根据权利要求1所述的一种肉类切割设备定位机构，其特征在于，所述定位板(6)的端部设有引导板(7)，且引导板(7)设置为弧形结构。

3.根据权利要求2所述的一种肉类切割设备定位机构，其特征在于，所述引导板(7)的端部连接有安装板(8)，且安装板(8)通过螺栓和定位板(6)相连接，所述气缸(4)的端部套设有连接套(9)，且连接套(9)的另一端和连接杆(5)固定连接，所述连接套(9)通过螺栓和气缸(4)相连接。

4.根据权利要求1所述的一种肉类切割设备定位机构，其特征在于，所述支撑架(3)设置为u型结构，所述支撑架(3)的内部开设有与气缸(4)相适配的槽洞。

5.根据权利要求1所述的一种肉类切割设备定位机构，其特征在于，所述定位板(6)远离引导板(7)的一侧连接有限位杆(10)，且限位杆(10)的侧边设有引导机构。

6.根据权利要求5所述的一种肉类切割设备定位机构，其特征在于，所述引导机构包括限位块(11)，所述限位块(11)均匀分布在限位杆(10)的内侧，所述限位块(11)的内侧通过轴承连接有引导轮(12)。

7.根据权利要求6所述的一种肉类切割设备定位机构，其特征在于，所述限位块(11)的外侧连接有螺纹套(13)，且螺纹套(13)的内部皆插设有螺纹杆(14)，所述螺纹杆(14)的端部和限位杆(10)固定连接。
