农产品加工用晾干架的制作方法

本技术涉及农产品加工，具体为农产品加工用晾干架。

背景技术：

1、农产品的种类非常多，经过加工之后，可以方便保存和运输，进而提高农产品的销售量。梅干菜属于其中的一种农产品，梅干菜在加工过程中，需要将梅干菜进行晾干处理，只有这样才能保证梅干菜的生产质量。

2、现有的梅干菜加工用晾干架在使用时，晾干杆与支撑架之间缺少固定装置，使得晾干杆上的梅干菜与支撑架之间得不到有效固定，使得支撑横杆在遇到大风天时容易从支撑架上掉落，同时，现有的晾干架在使用时，支撑架与地面之间缺少固定装置，使得支撑架与地面之间得不到有效固定，影响支撑架的稳定性。

技术实现思路

1、本实用新型要解决的技术问题是克服现有的缺陷，提供农产品加工用晾干架，通过设置的防脱凸起，使得梅干菜挂在晾干杆上时，防脱凸起可以对梅干菜进行防脱处理，避免梅干菜在大风天气下从晾干杆掉落，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：农产品加工用晾干架，包括设置在左右两侧的支撑架，支撑架上端设置有支撑横杆，支撑横杆上侧面等间距设置有固定销，固定销外侧对称设置有弹簧限位球，左右两根支撑横杆上方之间等间距设置有晾干杆，晾干杆左右两端设置有与固定销配合的销孔，晾干杆上侧面设置有防脱凸起。支撑架与支撑横杆焊接，支撑横杆与固定销焊接。

3、进一步的，支撑架上位于支撑横杆下方设置有加强杆，位于加强杆上方的支撑架与支撑横杆之间设置有支撑斜杆，加强杆与支撑架焊接，支撑斜杆均与支撑架和支撑横杆焊接。

4、支撑架下端设置有支撑腿，支撑腿上设置有固定螺栓孔，支撑架与支撑腿焊接。

5、进一步的，弹簧限位球与固定销通过弹簧连接，晾干杆与支撑横杆通过固定销和销孔连接，晾干杆为空心结构，防脱凸起与晾干杆焊接。

6、本实用新型通过设置的防脱凸起，使得梅干菜挂在晾干杆上时，防脱凸起可以对梅干菜进行防脱处理，避免梅干菜在大风天气下从晾干杆掉落。本实用新型通过设置的支撑腿和固定螺栓孔，用膨胀螺栓将支撑腿固定在地面上，使得支撑架与地面之间得到有效固定，保证支撑架的稳定性。

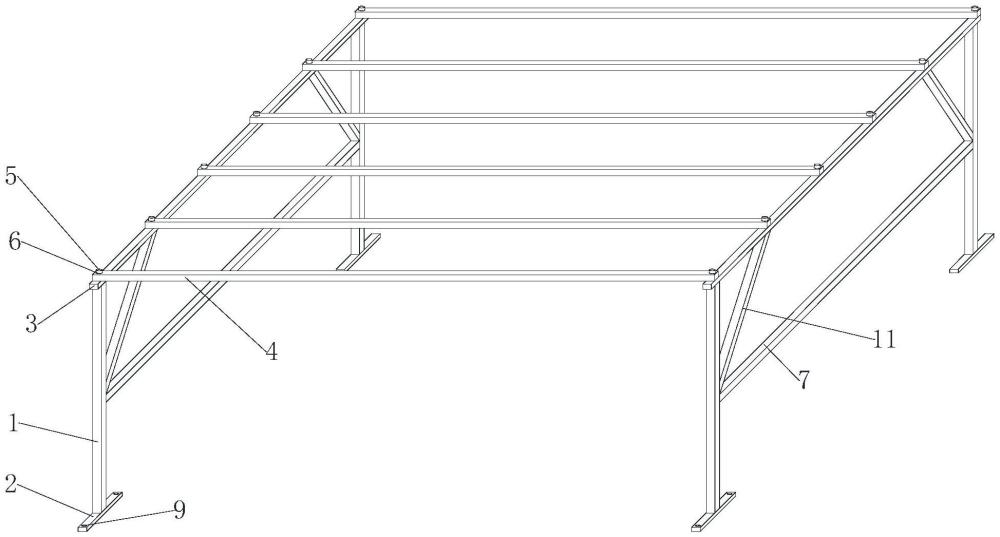

1.农产品加工用晾干架，包括设置在左右两侧的支撑架(1)，其特征在于：所述支撑架(1)上端设置有支撑横杆(3)，支撑横杆(3)上侧面等间距设置有固定销(5)，固定销(5)外侧对称设置有弹簧限位球(10)，左右两根支撑横杆(3)上方之间等间距设置有晾干杆(4)，晾干杆(4)左右两端设置有与固定销(5)配合的销孔(6)，晾干杆(4)上侧面设置有防脱凸起(8)。

2.根据权利要求1所述的农产品加工用晾干架，其特征在于：所述支撑架(1)上位于支撑横杆(3)下方设置有加强杆(7)，位于加强杆(7)上方的支撑架(1)与支撑横杆(3)之间设置有支撑斜杆(11)。

3.根据权利要求1所述的农产品加工用晾干架，其特征在于：所述支撑架(1)下端设置有支撑腿(2)，支撑腿(2)上设置有固定螺栓孔(9)。

4.根据权利要求1所述的农产品加工用晾干架，其特征在于：所述弹簧限位球(10)与固定销(5)通过弹簧连接，晾干杆(4)与支撑横杆(3)通过固定销(5)和销孔(6)连接。
