一种具有排污结构的气泡清洗机的制作方法

本技术涉及食品清洗，具体为一种具有排污结构的气泡清洗机。

背景技术：

1、气泡清洗机的原理主要是利用设备箱体水槽中的水，经过高压水泵形成循环，箱体内并有输送电机带动的输送网带或链板，原料在经过箱体时，涡流风机会将空气输入到箱体水槽底部形成气泡，气泡带动水流翻动从而带动原料翻滚，清洗后输送装置将原料输送提升出箱体水槽。

2、中国专利授权公告号cn213848656u，提供了一种气泡清洗机，属于食品清洗技术领域。该气泡清洗机，包括气泡清洗机本体、平移组件、支撑组件和过滤组件，所述支撑组件包括第一支撑板、第二支撑板、第一电机、第一螺纹杆、连接板、限位杆，所述过滤组件包括第一水泵、过滤箱体、过滤网、第二水泵，使用时，使得第一水泵可吸取气泡清洗机本体内部不同位置的水以进行过滤，进而可快速的对气泡清洗机本体内部的水进行过滤，使得气泡清洗机本体内部的水较为洁净，因而不需要频繁的对气泡清洗机内部的水进行更换，进而大量的减少了更换的次数，可节省的大量的时间，从而提高了气泡清洗机的清洗效果。

3、上述中的现有技术方案存在以下缺陷：上述技术方案中气泡清洗机本体在清洗中，内部清洗中的污泥在使用中没有对其排污的结构，导致污泥堆积后不仅造成气泡清洗机本体不容易对果蔬清洗干净，且清洗中还需要停机后才能进行排污，还有待改进空间。

技术实现思路

1、为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种具有排污结构的气泡清洗机，具备了便于清洗中排污的优点，解决了现有技术方案中气泡清洗机本体在清洗中，内部清洗中的污泥在使用中没有对其排污的结构，导致污泥堆积后不仅造成气泡清洗机本体不容易对果蔬清洗干净，且清洗中还需要停机后才能进行排污的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种具有排污结构的气泡清洗机，包括气泡清洗机本体；

3、所述气泡清洗机本体内壁的底部固定连接有导向壳，所述导向壳的内侧设置有输送杆，所述输送杆的表面固定连接有输送叶片，所述气泡清洗机本体的右侧固定安装有固定壳，所述固定壳内壁的右侧固定连接有电机，所述电机的左侧与输送杆的右侧固定连接，所述固定壳的底部镶嵌有排污盒，所述导向壳的内部横向活动连接有固定杆，所述固定杆表面的右侧固定连接有转动缺齿轮，所述输送杆表面的右侧固定连接有与转动缺齿轮啮合的固定齿轮，所述固定杆的表面固定连接有击打板。

4、作为本实用新型优选的，所述击打板的顶部固定连接有击打块，所述击打块的顶部呈圆弧形。

5、作为本实用新型优选的，所述击打板的底部固定连接有抵紧弹片，所述抵紧弹片的底部与气泡清洗机本体内壁的底部固定连接。

6、作为本实用新型优选的，所述导向壳的内侧固定连接有配合块，所述配合块位于输送叶片的底部。

7、作为本实用新型优选的，所述固定壳的顶部与底部均开设有散热口，所述散热口的数量为多个。

8、作为本实用新型优选的，所述散热口的内部固定连接有过滤网，所述过滤网的形状为弧形。

9、作为本实用新型优选的，所述输送叶片的顶部设置有密封块，所述密封块的顶部与气泡清洗机本体的内壁固定连接。

10、与现有技术相比，本实用新型的有益效果如下：

11、1、本实用新型首先导向壳将气泡清洗机本体清洗中的污泥堆积在导向壳的顶部和内侧，然后由电机带动输送杆和输送叶片转动，使输送叶片将污泥排出的气泡清洗机本体的内部从排污盒排出，最后由固定齿轮通过与转动缺齿轮的啮合带动固定杆和击打板转动，使击打板对导向壳的内壁击打，使导向壳顶部的污泥被震落后容易被输送叶片输送，从而具备了便于清洗中排污的优点，提高了气泡清洗机本体清洗果蔬中污泥的排出便利性。

12、2、本实用新型通过设置击打块，能够使击打板对导向壳内壁的顶部进行击打中时，能够强烈对导向壳进行击打，使导向壳发生震动后，使其顶部的污泥被震落。

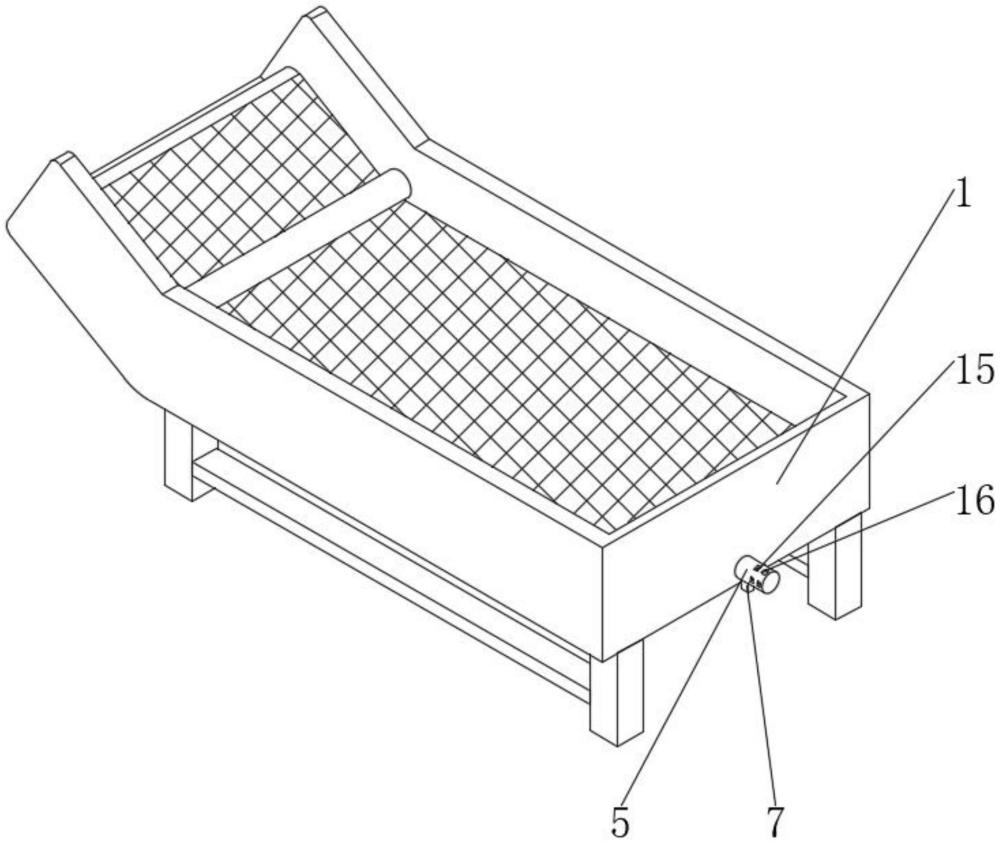

1.一种具有排污结构的气泡清洗机，包括气泡清洗机本体(1)；

2.根据权利要求1所述的一种具有排污结构的气泡清洗机，其特征在于：所述击打板(11)的顶部固定连接有击打块(12)，所述击打块(12)的顶部呈圆弧形。

3.根据权利要求1所述的一种具有排污结构的气泡清洗机，其特征在于：所述击打板(11)的底部固定连接有抵紧弹片(13)，所述抵紧弹片(13)的底部与气泡清洗机本体(1)内壁的底部固定连接。

4.根据权利要求1所述的一种具有排污结构的气泡清洗机，其特征在于：所述导向壳(2)的内侧固定连接有配合块(14)，所述配合块(14)位于输送叶片(4)的底部。

5.根据权利要求1所述的一种具有排污结构的气泡清洗机，其特征在于：所述固定壳(5)的顶部与底部均开设有散热口(15)，所述散热口(15)的数量为多个。

6.根据权利要求5所述的一种具有排污结构的气泡清洗机，其特征在于：所述散热口(15)的内部固定连接有过滤网(16)，所述过滤网(16)的形状为弧形。

7.根据权利要求1所述的一种具有排污结构的气泡清洗机，其特征在于：所述输送叶片(4)的顶部设置有密封块(17)，所述密封块(17)的顶部与气泡清洗机本体(1)的内壁固定连接。
