一种茶叶发酵机的制作方法

本技术涉及茶叶发酵，具体为一种茶叶发酵机。

背景技术：

1、发酵茶是指在茶叶制作中有“发酵”这一工序的茶的统称，茶树芽叶经过萎凋、揉切、发酵、干燥等初制工序制成毛茶后，再经精制制成的茶，就是发酵茶。可分为轻发酵茶、半发酵茶、全发酵茶、后发酵茶

2、如申请号为201822166903.3，本实用新型公开了一种茶叶发酵机，包括支架和台阶，所述支架顶部固定有外壳，且外壳顶部左侧开设有进料口，所述进料口底部贯穿外壳顶部和内网，且内网设置在外壳内部，所述内网内设置有螺杆，且螺杆与外壳相连接，所述外壳底部左侧设置有电机，且电机转动连接有电机轴，同时电机轴转动连接有皮带传动装置，所述螺杆左端贯穿外壳左侧转动连接有皮带传动装置，所述外壳底部设置有集水仓，且集水仓顶部贯穿外壳底部，同时集水仓设置在电机右侧，该茶叶发酵机，设置有内网、螺杆、集水仓、蒸汽管和检修口，紧凑式的设计使得装置的体积缩小，便于在较小的生产场所进行使用，且便于不间断地对茶叶进行发酵，提高了使用便捷性。但是该茶叶发酵机不便于将茶叶完全的浸湿，且不便于将内部的碎渣和污水排出。

3、于是，有鉴于此，针对现有的结构不足予以研究改良，提出一种茶叶发酵机。

技术实现思路

1、本实用新型的目的在于提供一种茶叶发酵机，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种茶叶发酵机，包括基座，所述基座的上方中间转动设置有发酵桶，且发酵桶的一侧通过基座固定设置有进料斗，所述进料斗的中部转动设置有螺纹杆将发酵桶贯穿，且螺纹杆远离进料斗的一端与基座转动连接，所述螺纹杆的四周位于发酵桶的内部固定设置有转筒，且转筒不与发酵桶内壁连接，所述转筒的外表面四周均开设有通孔，且通孔的内表面中部固定设置有滤网一，所述转筒的内表面位于通孔之间固定设置有雾化喷头，所述转筒的下方位于基座的内表面下端开设有滑槽，且滑槽将发酵桶贯穿。

3、优选的，所述基座靠近进料斗的一端位于发酵桶的内部固定设置有限位环，且限位环的直径小于转筒的内径，所述限位环与转筒转动连接，且限位环的四周外表面开设有安装槽。

4、优选的，所述安装槽的内表面下端固定设置有弹簧一，所述弹簧一的上端固定设置有安装块，且安装块设置为弧形，所述安装槽的形状与安装块形状一致，且安装块的内部中间转动设置有转轴，所述转轴的数量为四个，且转轴的上端与转筒滑动连接。

5、优选的，所述基座远离进料斗的一端内部开设有空腔，且空腔的内表面下端与滑槽处于同一水平线，所述滑槽的后端位于空腔的下表面固定设置有安装箱。

6、优选的，所述安装箱的上表面中部固定设置有电机，所述电机的下端位于安装箱的内部转动设置有摆臂，且摆臂的数量设置为四个。

7、优选的，所述摆臂围绕圆心均匀分布，所述摆臂的内部中间均固定设置有伸缩杆一，且伸缩杆一的下端固定设置有刮板，所述刮板的面积与摆臂一致，所述伸缩杆一的四周位于刮板和摆臂之间固定设置有弹簧二。

8、优选的，所述安装箱的正下方固定设置有空心管，且空心管的上端开设有四个四分之一弧形孔，所述空心管的上端靠近滑槽的弧形孔内固定设置有滤网二。

9、与现有技术相比，本实用新型的有益效果是：

10、1.本实用新型通过基座、发酵桶、进料斗、螺纹杆、转筒、通孔、滤网一、雾化喷头和滑槽的设置，装茶叶时，通过螺纹杆的转动将进料斗内部的茶叶运至转筒内，且螺纹杆由转筒带动，这样可以在运送茶叶时，翻动内部的茶叶，且在翻动时雾化喷头会在转筒转动时向发酵桶内喷洒水汽，这样可以使茶叶更加均匀的浸湿，从而使茶叶的发酵更加的充分；转动时，茶叶内部的碎渣将通过滤网一滤出，并通过滑槽排出，进而可以进一步的提升茶叶的品质；

11、2.本实用新型通过限位环、安装槽、弹簧一、安装块和转轴的设置，转筒转动时，转轴可以随着转筒一并转动，这样可以减小转筒的磨损，且弹簧一可以将转筒产生的震动抵消，从而提升转筒转动时的稳定性，进而可以延长转筒的使用寿命；

12、3.本实用新型通过空腔、安装箱、电机、摆臂、伸缩杆一、刮板、弹簧二、空心管和滤网二的设置，滑槽可以将碎渣和凝结的水一并排向空心管，其上方的滤网二可以将碎渣和污水分离，以便于将污水回收，残留在滤网二上的碎渣由刮板刮去，将其运送至滤网二附近的孔排出，以便于防止残渣堵塞滤网二，且可以将碎渣统一收集，从而进一步的提升茶叶的品质。

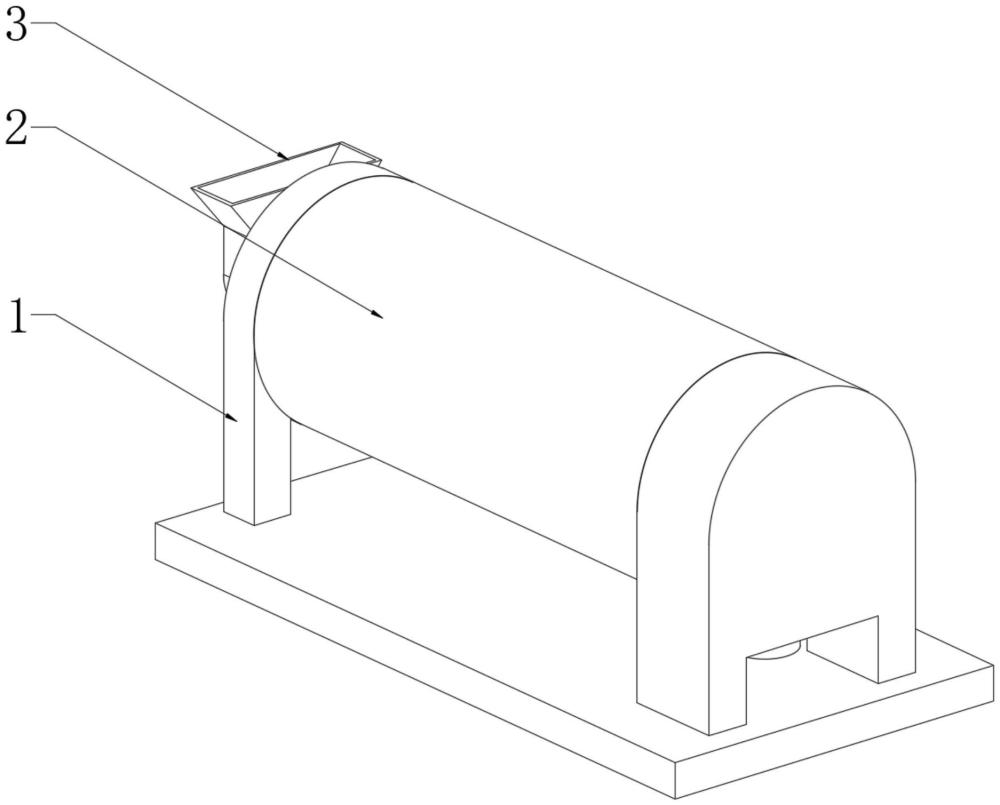

1.一种茶叶发酵机，包括基座(1)，其特征在于，所述基座(1)的上方中间转动设置有发酵桶(2)，且发酵桶(2)的一侧通过基座(1)固定设置有进料斗(3)，所述进料斗(3)的中部转动设置有螺纹杆(4)将发酵桶(2)贯穿，且螺纹杆(4)远离进料斗(3)的一端与基座(1)转动连接，所述螺纹杆(4)的四周位于发酵桶(2)的内部固定设置有转筒(5)，且转筒(5)不与发酵桶(2)内壁连接，所述转筒(5)的外表面四周均开设有通孔(6)，且通孔(6)的内表面中部固定设置有滤网一(7)，所述转筒(5)的内表面位于通孔(6)之间固定设置有雾化喷头(8)，所述转筒(5)的下方位于基座(1)的内表面下端开设有滑槽(9)，且滑槽(9)将发酵桶(2)贯穿。

2.根据权利要求1所述的一种茶叶发酵机，其特征在于，所述基座(1)靠近进料斗(3)的一端位于发酵桶(2)的内部固定设置有限位环(10)，且限位环(10)的直径小于转筒(5)的内径，所述限位环(10)与转筒(5)转动连接，且限位环(10)的四周外表面开设有安装槽(11)。

3.根据权利要求2所述的一种茶叶发酵机，其特征在于，所述安装槽(11)的内表面下端固定设置有弹簧一(12)，所述弹簧一(12)的上端固定设置有安装块(13)，且安装块(13)设置为弧形，所述安装槽(11)的形状与安装块(13)形状一致，且安装块(13)的内部中间转动设置有转轴(14)，所述转轴(14)的数量为四个，且转轴(14)的上端与转筒(5)滑动连接。

4.根据权利要求1所述的一种茶叶发酵机，其特征在于，所述基座(1)远离进料斗(3)的一端内部开设有空腔(15)，且空腔(15)的内表面下端与滑槽(9)处于同一水平线，所述滑槽(9)的后端位于空腔(15)的下表面固定设置有安装箱(16)。

5.根据权利要求4所述的一种茶叶发酵机，其特征在于，所述安装箱(16)的上表面中部固定设置有电机(17)，所述电机(17)的下端位于安装箱(16)的内部转动设置有摆臂(18)，且摆臂(18)的数量设置为四个。

6.根据权利要求5所述的一种茶叶发酵机，其特征在于，所述摆臂(18)围绕圆心均匀分布，所述摆臂(18)的内部中间均固定设置有伸缩杆一(19)，且伸缩杆一(19)的下端固定设置有刮板(20)，所述刮板(20)的面积与摆臂(18)一致，所述伸缩杆一(19)的四周位于刮板(20)和摆臂(18)之间固定设置有弹簧二(21)。

7.根据权利要求6所述的一种茶叶发酵机，其特征在于，所述安装箱(16)的正下方固定设置有空心管(22)，且空心管(22)的上端开设有四个四分之一弧形孔，所述空心管(22)的上端靠近滑槽(9)的弧形孔内固定设置有滤网二(23)。
