一种蜂蜜加工用蜂蜜除菌除杂装置的制作方法

本技术涉及除菌除杂装置，更具体地涉及一种蜂蜜加工用蜂蜜除菌除杂装置。

背景技术：

1、蜂蜜是昆虫蜜蜂从开花植物的花朵里采得的花蜜，并且在蜂巢中酿制成蜂蜜，蜂蜜是一种营养丰富的食品，蜂蜜中的果糖和葡萄糖容易被人体吸收，蜂蜜对于心脏病、高血压、肺病、肝脏病、便秘、胃和十二指肠溃疡等疾病都有良好的辅助医疗作用，蜂农将蜂蜜采收之后，送至加工工厂，这样的蜂蜜一般都含有较多的水分，且内还有一些蜜蜂的尸体等，需要经过除杂装置的除杂与多道工序处理后，才能食用。

2、在现有技术中，部分的除菌除杂装置存在内部过滤设备多次使用后，具有较多杂质堆积，设备不便工作人员进行更换过滤设备，导致除杂效率低，不利于设备的发展，降低蜂蜜生产质量，部分的除菌除杂装置存在加热过滤很难保证加热的时间和温度，温度过高和加热时间过长会严重影响蜂蜜的口感和营养，同时蜂蜜不能全方面进行加热，导致工序增加，不利于设备的发展。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型提供了一种蜂蜜加工用蜂蜜除菌除杂装置，以解决上述背景技术中存在的问题。

2、本实用新型提供如下技术方案：一种蜂蜜加工用蜂蜜除菌除杂装置，包括除菌不锈钢外壳，所述除菌不锈钢外壳的底部固定安装有固定抬高底座，所述除菌不锈钢外壳的一侧轴对称固定安装有驱动电箱外壳，所述驱动电箱外壳的一侧靠近正面顶部固定安装有固定控制面板，所述固定控制面板的一侧靠近顶部中心固定安装有数据显示屏，所述固定控制面板的一侧靠近底部固定安装有固定操作按键，所述驱动电箱外壳的一侧靠近正面顶部固定安装有温控显示器，所述驱动电箱外壳的一侧靠近底部开设有固定散热孔，所述除菌不锈钢外壳的正面靠近中心固定安装有透明可视窗口；

3、进一步的，所述除菌不锈钢外壳的底部靠近中心固定安装有蜂蜜加工集中口，所述蜂蜜加工集中口的底部固定安装有密封防水护套，所述密封防水护套的底部靠近中心固定安装有蜂蜜加工出料口。

4、进一步的，所述除菌不锈钢外壳的顶部固定安装有蜂蜜加工连接口，所述除菌不锈钢外壳的内部开设有除菌除杂加工槽，所述除菌不锈钢外壳的正面靠近另一侧顶部轴对称固定安装有驱动指示灯。

5、进一步的，所述除菌除杂加工槽的内部靠近顶部固定安装有五个等大等距的除菌加热管道。

6、进一步的，所述除菌除杂加工槽的内部靠近中心轴对称活动连接有驱动转动轴，所述驱动转动轴的顶部固定安装有固定驱动滚轮，所述固定驱动滚轮的顶部固定安装有固定搅拌板。

7、进一步的，所述除菌除杂加工槽的内部靠近底部活动连接有固定除杂板，所述固定除杂板的顶部开设有固定除杂小孔，所述除菌除杂加工槽的内部靠近底部活动连接有固定过筛板，所述固定过筛板的顶部开设有固定过筛小孔。

8、进一步的，所述除菌不锈钢外壳的背面靠近底部中心活动连接有固定旋转轴，所述固定旋转轴的顶部固定安装有固定拉取柜门，所述固定拉取柜门的正面轴对称固定安装有密封可塑护套，所述固定拉取柜门的背面靠近顶部中心固定安装有柜门固定把手。

9、本实用新型的技术效果和优点：

10、1.本实用新型通过固定除杂板和固定除杂小孔的放置，可用来对蜂蜜内部的杂物进行留取，减少蜂蜜夹杂杂物，提高蜂蜜的纯度，便于蜂蜜的生产，有利于提高设备的工作效率，通过固定过筛板和固定过筛小孔的放置，可用来对除菌除杂的蜂蜜进行细腻过筛，有利于提高蜂蜜的绵密，便于高产蜂蜜，同时对蜂蜜的集中进行尽快流通，便于设备的实用性，通过固定拉取柜门的放置，可用来对固定除杂板和固定过筛板进行抽取，便于对固定除杂板和固定过筛板进行清洗更换，有利于满足操作人员的需求，提高设备的安全性，同时发展设备多样性。

11、2.本实用新型通过密封防水护套的放置，可用来提高设备的密封效果，具有可塑性，使用寿命长，耐热，耐磨，便于减少外界杂物污染内部，便于蜂蜜生产效率高，减少成本，便于设备的工作效率的提高，通过除菌不锈钢外壳的放置，可具有耐火，耐热性，高耐腐蚀性，易于清洁，有良好的硬度和强度，同时具有耐磨性和抗拉伸性，有利于延长设备的使用寿命，便于设备的发展，通过除菌加热管道的放置，可用来对蜂蜜进行除菌，便于延长蜂蜜的保存，长时间不会张军发霉，提高蜂蜜的生产质量，便于设备的发展，提高设备的使用。

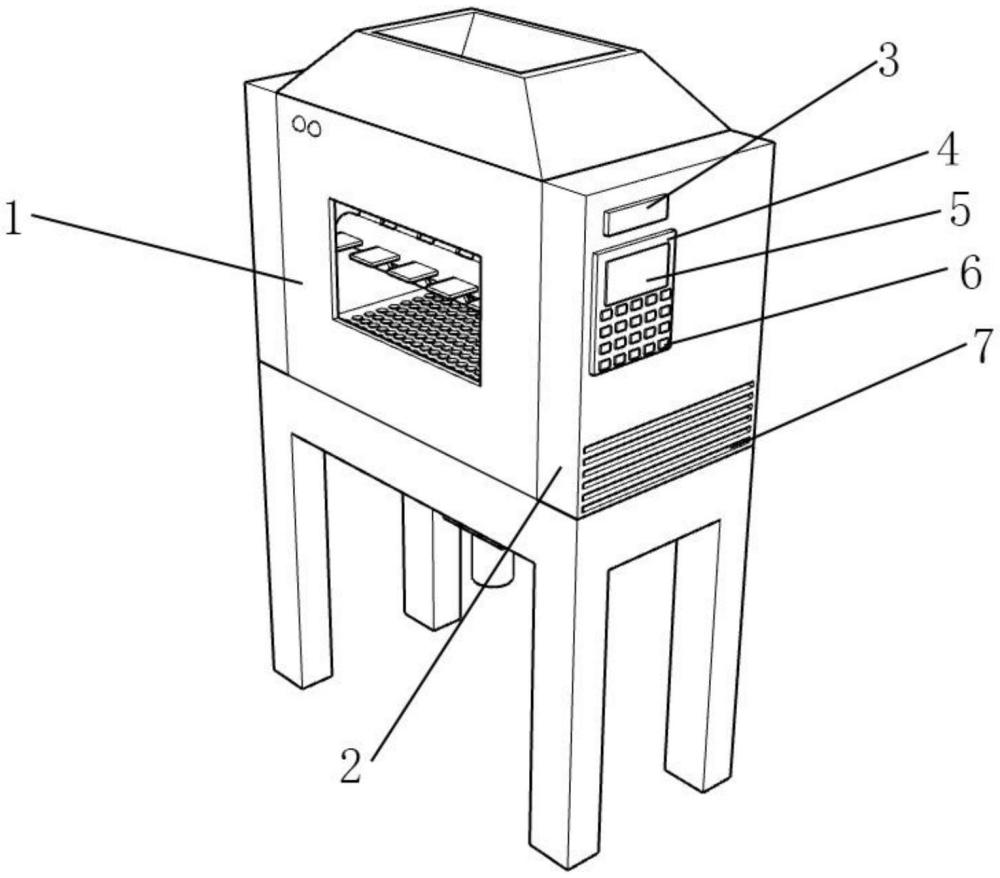

1.一种蜂蜜加工用蜂蜜除菌除杂装置，包括除菌不锈钢外壳(1)，其特征在于：所述除菌不锈钢外壳(1)的底部固定安装有固定抬高底座(102)，所述除菌不锈钢外壳(1)的一侧轴对称固定安装有驱动电箱外壳(2)，所述驱动电箱外壳(2)的一侧靠近正面顶部固定安装有固定控制面板(4)，所述固定控制面板(4)的一侧靠近顶部中心固定安装有数据显示屏(5)，所述固定控制面板(4)的一侧靠近底部固定安装有固定操作按键(6)，所述驱动电箱外壳(2)的一侧靠近正面顶部固定安装有温控显示器(3)，所述驱动电箱外壳(2)的一侧靠近底部开设有固定散热孔(7)，所述除菌不锈钢外壳(1)的正面靠近中心固定安装有透明可视窗口(501)。

2.根据权利要求1所述的一种蜂蜜加工用蜂蜜除菌除杂装置，其特征在于：所述除菌不锈钢外壳(1)的底部靠近中心固定安装有蜂蜜加工集中口(202)，所述蜂蜜加工集中口(202)的底部固定安装有密封防水护套(101)，所述密封防水护套(101)的底部靠近中心固定安装有蜂蜜加工出料口(301)。

3.根据权利要求1所述的一种蜂蜜加工用蜂蜜除菌除杂装置，其特征在于：所述除菌不锈钢外壳(1)的顶部固定安装有蜂蜜加工连接口(201)，所述除菌不锈钢外壳(1)的内部开设有除菌除杂加工槽(502)，所述除菌不锈钢外壳(1)的正面靠近另一侧顶部轴对称固定安装有驱动指示灯(402)。

4.根据权利要求3所述的一种蜂蜜加工用蜂蜜除菌除杂装置，其特征在于：所述除菌除杂加工槽(502)的内部靠近顶部固定安装有五个等大等距的除菌加热管道(401)。

5.根据权利要求3所述的一种蜂蜜加工用蜂蜜除菌除杂装置，其特征在于：所述除菌除杂加工槽(502)的内部靠近中心轴对称活动连接有驱动转动轴(601)，所述驱动转动轴(601)的顶部固定安装有固定驱动滚轮(602)，所述固定驱动滚轮(602)的顶部固定安装有固定搅拌板(701)。

6.根据权利要求3所述的一种蜂蜜加工用蜂蜜除菌除杂装置，其特征在于：所述除菌除杂加工槽(502)的内部靠近底部活动连接有固定除杂板(111)，所述固定除杂板(111)的顶部开设有固定除杂小孔(902)，所述除菌除杂加工槽(502)的内部靠近底部活动连接有固定过筛板(802)，所述固定过筛板(802)的顶部开设有固定过筛小孔(901)。

7.根据权利要求1所述的一种蜂蜜加工用蜂蜜除菌除杂装置，其特征在于：所述除菌不锈钢外壳(1)的背面靠近底部中心活动连接有固定旋转轴(222)，所述固定旋转轴(222)的顶部固定安装有固定拉取柜门(801)，所述固定拉取柜门(801)的正面轴对称固定安装有密封可塑护套(702)，所述固定拉取柜门(801)的背面靠近顶部中心固定安装有柜门固定把手(302)。
