一种茶叶翻炒机的制作方法

本技术涉及茶叶翻炒，特别涉及一种茶叶翻炒机。

背景技术：

1、传统的茶叶翻炒机主要是作用在现代化茶叶生产加工中对于新鲜茶叶进行翻炒的设备工具，茶叶翻炒是茶叶品质加工过程中比较重要的一项步骤，而随着现代化科技的发展，传统的手动翻炒逐渐由此类翻炒机代替，进而提高茶叶的生产效率。

2、而现有的一些茶叶翻炒机，例如申请号：cn202321227693.9，申请日：2023-05-20提出了一种双炒板结构的茶叶翻炒机，包括支撑底座，支撑底座顶端的中间位置固定设有支撑架，支撑架的一侧开设有通槽，通槽的内壁滑动设有固定支架，固定支架的两边侧均卡合设有电动伸缩杆，两个电动伸缩杆的输出端均固定设有延长条，两个延长条的底部均转动设有翻炒扇叶。本实用新型，启动第一电机使得丝杆旋转，进而使得固定支架带着整个结构在支撑架上升降，启动电动伸缩杆伸展延长条使得翻炒扇叶的位置调节，再降下接触茶叶启动第二电机即可翻炒，且两端可以同时翻炒，在不翻炒或者取茶叶时，可以通过电动伸缩杆将翻炒扇叶收纳到一侧并升起，使其不阻碍整个茶叶的收集，从而提高装置的实用性。

3、上述公开的专利虽然能够对茶叶进行翻炒，由于延长条只能够带动翻炒扇叶进行x和z轴方向进行移动，翻炒扇叶无法在y轴方向进行调节，从而导致了翻炒扇叶对茶叶的翻炒受到了一定的局限性，进而影响了茶叶在翻炒的过程中均匀受热的效果。

技术实现思路

1、本实用新型的目的在于提供一种茶叶翻炒机，能够使得对茶叶进行翻炒的工具能够在x、y和z轴方向上进行调节，以扩大对茶叶进行翻炒的范围，以达到整体的茶叶都能够受到均匀的受热效果，同时也能够进一步的提高对茶叶进行翻炒的效果。

2、为解决上述技术问题，本实用新型采用的一个技术方案：

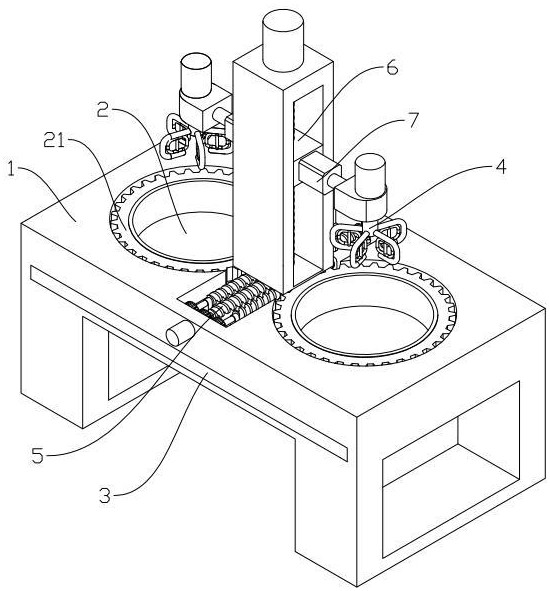

3、一种茶叶翻炒机，包括，

4、底座，所述底座上开设有凹槽；

5、翻炒锅，设于所述凹槽的两侧，用于对茶叶进行翻炒处理；

6、加热板，设于所述底座上，所述加热板位于两个所述翻炒锅的下方，用于对所述翻炒锅内的茶叶进行加热处理；

7、翻炒组件，设于所述翻炒锅的上方，用于对所述翻炒锅内的茶叶进行翻炒处理；

8、第一驱动组件，滑动设于所述凹槽内，所述第一驱动组件的输出端与所述翻炒组件连接，用于对所述翻炒组件沿y轴方向进行调节；

9、第二驱动组件，滑动设于所述第一驱动组件上，所述第二驱动组件的输出端与所述翻炒组件连接，用于对所述翻炒组件沿z轴方向进行调节；

10、第三驱动组件，设于所述第二驱动组件上，所述第三驱动组件的输出端与所述翻炒组件连接，用于对所述翻炒组件沿x轴方向进行调节。

11、根据一些实施例，所述第一驱动组件包括：

12、第一驱动电机，设于所述底座的一侧，所述第一驱动电机的输出端穿过所述底座，并延伸至所述凹槽内；

13、第一转动轴，转动设有所述凹槽内，且所述第一转动轴的一端与所述第一驱动电机的输出端转动连接；

14、第一螺纹杆，固定套设于所述第一转动轴上；

15、滑块，套设于所述第一螺纹杆上；

16、立柱，固定设于所述滑块的上部。

17、根据一些实施例，所述滑块的高度与所述凹槽的深度相一致，所述立柱的底部表面与所述底座的上部表面相接触。

18、根据一些实施例，所述立柱上垂直开设有安装腔，所述安装腔内滑动设置有所述第二驱动组件，所述第二驱动组件包括：

19、第二驱动电机，设于所述立柱的上部，所述第二驱动电机的输出端穿过所述立柱，并延伸至所述安装腔内；

20、第二螺纹杆，转动设于所述安装腔内，所述第二螺纹杆的顶端与所述第二驱动电机转动连接；

21、安装块，套设于所述第二螺纹杆上。

22、根据一些实施例，所述安装块的两侧分别设置有所述第三驱动组件，所述第三驱动组件包括：

23、电动伸缩杆；

24、第一安装板，设于所述电动伸缩杆的输出端。

25、根据一些实施例，所述第一安装板上设置翻炒组件，所述翻炒组件包括：

26、第三驱动电机，设于所述第一安装板的上部；

27、第二转动轴，转动设于所述第一安装板上，所述第二转动轴的顶端与所述第三驱动电机的输出端转动连接；

28、翻炒搅杆，沿所述第二转动轴周向固定设置为多个，所述翻炒搅杆呈环形阵列设置。

29、根据一些实施例，所述翻炒搅杆呈l形结构，所述翻炒搅杆上转动设置有打散杆。

30、根据一些实施例，所述底座上开设有矩形槽以及与所述矩形槽相连通的放置槽，所述加热板插设于所述矩形槽内，所述翻炒锅放置在所述放置槽内。

31、有益效果

32、1、通过在第一驱动组件、第二驱动组件和第三驱动组件相结合的作用下，可以自由的驱动翻炒组件分别同时沿x、y和z轴三个方向进行调节，扩大了对茶叶进行翻炒的范围，进一步的提高了茶叶整体的受热效果，同时也能够进一步的提高对茶叶进行翻炒的效果。

33、实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

1.一种茶叶翻炒机，其特征在于，包括：

2.根据权利要求1所述的一种茶叶翻炒机，其特征在于：所述第一驱动组件（5）包括：

3.根据权利要求2所述的一种茶叶翻炒机，其特征在于：所述滑块（54）的高度与所述凹槽（11）的深度相一致，所述立柱（55）的底部表面与所述底座（1）的上部表面相接触。

4.根据权利要求2所述的一种茶叶翻炒机，其特征在于：所述立柱（55）上垂直开设有安装腔（56），所述安装腔（56）内滑动设置有所述第二驱动组件（6），所述第二驱动组件（6）包括：

5.根据权利要求4所述的一种茶叶翻炒机，其特征在于：所述安装块（63）的两侧分别设置有所述第三驱动组件（7），所述第三驱动组件（7）包括：

6.根据权利要求5所述的一种茶叶翻炒机，其特征在于：所述第一安装板（72）上设置翻炒组件（4），所述翻炒组件（4）包括：

7.根据权利要求6所述的一种茶叶翻炒机，其特征在于：所述翻炒搅杆（43）呈l形结构，所述翻炒搅杆（43）上转动设置有打散杆（44）。

8.根据权利要求1所述的一种茶叶翻炒机，其特征在于：所述底座（1）上开设有矩形槽（12）以及与所述矩形槽（12）相连通的放置槽（13），所述加热板（3）插设于所述矩形槽（12）内，所述翻炒锅（2）放置在所述放置槽（13）内。
