一种食用菌加工用蒸汽灭菌锅炉的制作方法

本技术属于食用菌加工，尤其涉及一种食用菌加工用蒸汽灭菌锅炉。

背景技术：

1、食用菌是指子实体硕大、可供食用的蕈菌(大型真菌)，通称为蘑菇，在食用菌加工中，蒸汽灭菌锅炉被广泛用于食用菌料袋灭菌，香菇熏蒸，菌种物料杀菌消毒熏蒸等，此外，还有专门为食用菌生产的实际情况研制的菌袋灭菌专用锅炉，具有广泛的应用和多样化的型号选择，蒸汽灭菌锅炉是一种利用热能加热水产生蒸汽的设备，用于灭菌和消毒，这种锅炉通常由锅和炉两部分组成，锅是接受热量并把热量传给工质的受热面系统，炉是指把燃料的化学能变为热能的空间和烟气流通的通道，现有技术存在的问题是：蒸汽灭菌锅炉在进行使用时会产生大量的烟气，这些产生的烟气如果直接进行排放就会对周围的环境造成影响，因此就需要通过管道将其输送至处理设备内进行处理。

技术实现思路

1、针对现有技术存在的问题，本实用新型提供了一种食用菌加工用蒸汽灭菌锅炉，具备与烟气处理设备进行连接的优点，解决了蒸汽灭菌锅炉在进行使用时会产生大量的烟气，这些产生的烟气如果直接进行排放就会对周围的环境造成影响，因此就需要通过管道将其输送至处理设备内进行处理的问题。

2、本实用新型是这样实现的，一种食用菌加工用蒸汽灭菌锅炉，包括锅炉、控制箱和排气管，所述控制箱固定连接于锅炉的前侧，所述排气管固定连通于锅炉的右侧，所述排气管的前后两侧均固定连接有锁紧块，且锁紧块的形状为凹型，所述锁紧块的内部开设有空腔，所述空腔的内部设置有两个定位机构，所述定位机构靠近凹型锁紧块豁口的一侧贯穿并延伸出其表面，所述空腔的内部设置有与定位机构配合使用的调节机构，所述调节机构的前侧贯穿并延伸出锁紧块的表面。

3、作为本实用新型优选的，所述定位机构包括连接块、插杆、压簧和连接柱，所述插杆固定连接于两个连接块相互靠近的一侧，所述插杆靠近凹型锁紧块豁口的一侧贯穿并延伸出其表面，所述压簧固定连接于两个连接块相互远离的一侧，所述压簧的另一端与空腔的内壁固定连接，所述连接柱固定连接于连接块的前侧，所述连接柱与调节机构配合使用，通过设置定位机构，能够通过锁紧块对需要对接的管道进行锁紧固定，以此完成对排气管的连通。

4、作为本实用新型优选的，所述调节机构包括拉动块、两个连接板、两个推动柱、两个圆轴和两个弯杆，两个所述连接板分别固定连接于拉动块的顶部和底部，所述拉动块的前端贯穿并延伸出锁紧块的表面，两个所述推动柱分别固定连接于两个连接板的前侧，两个所述圆轴分别固定连接于空腔内壁的两侧，两个所述弯杆分别转动连接于两个圆轴的表面，所述推动柱的前侧贯穿并延伸出弯杆的表面，所述弯杆靠近连接柱的一侧套设于连接柱的表面，通过设置调节机构，能够对排气管进行连接，以此对锅炉内的气体进行排出。

5、作为本实用新型优选的，所述弯杆的表面开设有两个传动孔，两个所述传动孔的内壁分别与推动柱的表面和连接柱的表面接触，通过设置两个传动孔，能够通过推动柱在移动时对传动孔的内壁进行挤压，以此带动弯杆进行转动，然后通过弯杆在移动时通过另一个传动孔的内壁对连接柱的表面进行挤压。

6、作为本实用新型优选的，所述空腔内壁的顶部和底部均固定连接有两个限制杆，所述限制杆靠近连接块的一侧贯穿连接块的表面并与空腔的内壁固定连接，通过设置两个限制杆，能够对连接块的移动进行限制，避免连接块在移动时出现倾斜移动。

7、作为本实用新型优选的，所述空腔内壁的左侧固定连接有两个引导柱，两个所述引导柱靠近拉动块的一侧贯穿拉动块的表面并与空腔的内壁固定连接，通过设置两个引导柱，能够对拉动块的移动进行约束，避免拉动块在移动时出现偏移。

8、作为本实用新型优选的，所述排气管的右侧设置有连接管，所述连接管的前后两侧均固定连接有与锁紧块相互卡接的安装块，所述安装块的顶部和底部均开设有插孔，所述插杆插接连接于插孔的内部，通过设置连接管和安装块，能够将连接管通过安装块与排气管进行卡接，以此完成与排气管的组装。

9、与现有技术相比，本实用新型的有益效果如下：

10、1、本实用新型通过设置锅炉、控制箱、排气管、锁紧块、空腔、定位机构和调节机构的配合使用，通过对调节机构进行拉动带动定位机构进入空腔的内部，此时可将连接管和安装块与排气管和锁紧块进行组装对接，达解决了蒸汽灭菌锅炉在进行使用时会产生大量的烟气，这些产生的烟气如果直接进行排放就会对周围的环境造成影响，因此就需要通过管道将其输送至处理设备内进行处理的问题。

11、2、本实用新型通过设置连接管和安装块，能够将连接管通过安装块与排气管进行卡接，以此完成与排气管的组装。

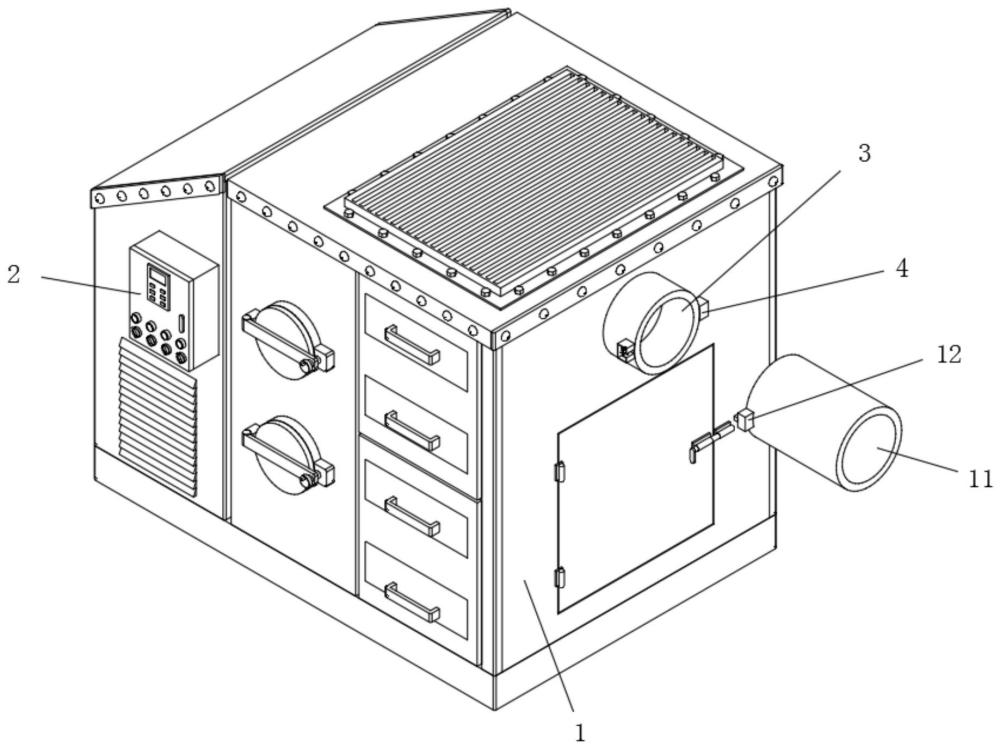

1.一种食用菌加工用蒸汽灭菌锅炉，包括锅炉(1)、控制箱(2)和排气管(3)，其特征在于：所述控制箱(2)固定连接于锅炉(1)的前侧，所述排气管(3)固定连通于锅炉(1)的右侧，所述排气管(3)的前后两侧均固定连接有锁紧块(4)，且锁紧块(4)的形状为凹型，所述锁紧块(4)的内部开设有空腔(5)，所述空腔(5)的内部设置有两个定位机构(6)，所述定位机构(6)靠近凹型锁紧块(4)豁口的一侧贯穿并延伸出其表面，所述空腔(5)的内部设置有与定位机构(6)配合使用的调节机构(7)，所述调节机构(7)的前侧贯穿并延伸出锁紧块(4)的表面。

2.如权利要求1所述的一种食用菌加工用蒸汽灭菌锅炉，其特征在于：所述定位机构(6)包括连接块(601)、插杆(602)、压簧(603)和连接柱(604)，所述插杆(602)固定连接于两个连接块(601)相互靠近的一侧，所述插杆(602)靠近凹型锁紧块(4)豁口的一侧贯穿并延伸出其表面，所述压簧(603)固定连接于两个连接块(601)相互远离的一侧，所述压簧(603)的另一端与空腔(5)的内壁固定连接，所述连接柱(604)固定连接于连接块(601)的前侧，所述连接柱(604)与调节机构(7)配合使用。

3.如权利要求2所述的一种食用菌加工用蒸汽灭菌锅炉，其特征在于：所述调节机构(7)包括拉动块(701)、两个连接板(702)、两个推动柱(703)、两个圆轴(704)和两个弯杆(705)，两个所述连接板(702)分别固定连接于拉动块(701)的顶部和底部，所述拉动块(701)的前端贯穿并延伸出锁紧块(4)的表面，两个所述推动柱(703)分别固定连接于两个连接板(702)的前侧，两个所述圆轴(704)分别固定连接于空腔(5)内壁的两侧，两个所述弯杆(705)分别转动连接于两个圆轴(704)的表面，所述推动柱(703)的前侧贯穿并延伸出弯杆(705)的表面，所述弯杆(705)靠近连接柱(604)的一侧套设于连接柱(604)的表面。

4.如权利要求3所述的一种食用菌加工用蒸汽灭菌锅炉，其特征在于：所述弯杆(705)的表面开设有两个传动孔(8)，两个所述传动孔(8)的内壁分别与推动柱(703)的表面和连接柱(604)的表面接触。

5.如权利要求2所述的一种食用菌加工用蒸汽灭菌锅炉，其特征在于：所述空腔(5)内壁的顶部和底部均固定连接有两个限制杆(9)，所述限制杆(9)靠近连接块(601)的一侧贯穿连接块(601)的表面并与空腔(5)的内壁固定连接。

6.如权利要求3所述的一种食用菌加工用蒸汽灭菌锅炉，其特征在于：所述空腔(5)内壁的左侧固定连接有两个引导柱(10)，两个所述引导柱(10)靠近拉动块(701)的一侧贯穿拉动块(701)的表面并与空腔(5)的内壁固定连接。

7.如权利要求2所述的一种食用菌加工用蒸汽灭菌锅炉，其特征在于：所述排气管(3)的右侧设置有连接管(11)，所述连接管(11)的前后两侧均固定连接有与锁紧块(4)相互卡接的安装块(12)，所述安装块(12)的顶部和底部均开设有插孔(13)，所述插杆(602)插接连接于插孔(13)的内部。
