一种茶叶翻炒装置的制作方法

本技术涉及茶叶生产，具体涉及一种茶叶翻炒装置。

背景技术：

1、茶叶，俗称茶，一般包括茶树的叶子和芽。别名茶、槚，茗，荈。茶叶成分有儿茶素、胆甾烯酮、咖啡碱、肌醇、叶酸、泛酸，有益健康。茶叶制成的茶饮料，是世界三大饮料之一。

2、经检索，公开号为cn218245480u的中国专利公开了一种茶叶生产翻炒装置，包括底座，所述底座上端安装有一对支撑机构，所述支撑机构内安装有用于翻炒茶叶的翻炒筒，所述翻炒筒内设置有翻炒机构，所述翻炒筒内还安装有加热机构，所述翻炒筒左侧还安装有排料管，所述翻炒筒上端安装有进料斗，所述进料斗上端螺纹旋装有端盖，本实用新型结构简单，能够提高茶叶翻炒效果，同时便于控温度，能够给茶叶生产技术领域带来便利。

3、但是，上述技术方案中，仅通过翻炒转动轴上所连接的多组翻炒桨和翻炒铲进行对茶叶的翻炒，在茶叶翻炒完成后只能通过翻炒筒一端的出口取出，但是翻炒筒整体与底座处于平行状态，电动伸缩杆无法伸缩使翻炒筒偏斜倾倒茶叶且翻炒筒不便于拆卸进行取茶，翻炒筒内茶叶的存取不方便。

技术实现思路

1、本实用新型目的是针对背景技术中存在的问题，提出一种茶叶翻炒装置。

2、本实用新型的技术方案：一种茶叶翻炒装置，包括翻炒筒和支撑脚，翻炒筒外壁的分别开设有进料口和出料口，翻炒筒内设有翻炒机构，出料口处设有方便将翻炒筒内茶叶排出的排料机构，对称设置的支撑脚设置在翻炒筒两侧，支撑脚与支撑脚之间连接支撑杆；

3、排料机构包括排料组件、限位槽和限位块，限位槽和限位块均设置在分离组件上，排料组件能够在翻炒筒内茶叶翻炒时对翻炒筒进行密封和排出炒制完成的茶叶。

4、优选的，排料组件包括收集箱、过滤网板、移动板、密封杆和液压缸，过滤网板连接在出料口上，翻炒筒外壁连接收集箱，收集箱底面与液压缸连接，液压缸的活塞杆与移动板之间可拆卸连接，移动板上连接有与过滤网板网孔数量匹配并贴合的密封杆。

5、优选的，液压缸的活塞杆上用于开设口字形的限位槽，限位槽与连接在移动板上的限位块滑动连接，限位块形状与限位槽形状贴合。

6、优选的，限位槽内壁连接有橡胶垫，橡胶垫与限位块滑动连接。

7、优选的，收集箱内放置有收集框，收集框底部连接有对称设置的挡板，挡板与移动板滑动连接形成了向上开口的矩形储存空腔。

8、优选的，翻炒机构包括电动机、支撑轴、转动杆和翻炒铲，支撑轴转动连接在翻炒筒内，支撑轴任意一端穿过翻炒筒与连接在翻炒筒上的电动机传动连接，支撑轴外周壁连接有均布的交错设置的转动杆，与翻炒筒内壁贴合的翻炒铲与转动杆连接。

9、优选的，翻炒铲上开设有均布的网孔。

10、与现有技术相比，本实用新型的上述技术方案具有如下有益的技术效果：

11、本实用新型能够方便取出炒制完成的茶叶，茶叶在翻炒筒内炒制时出料口处的过滤网板会被移动板上的密封杆所堵塞，在茶叶炒制完成之后茶叶会从过滤网板中排入到下方的收集箱内，而炒制不完全的茶叶体积较大难以从过滤网板上网孔排出，炒制完成的茶叶落在收集框和移动板组合形成的空腔内方便了对茶叶的储存和取出。

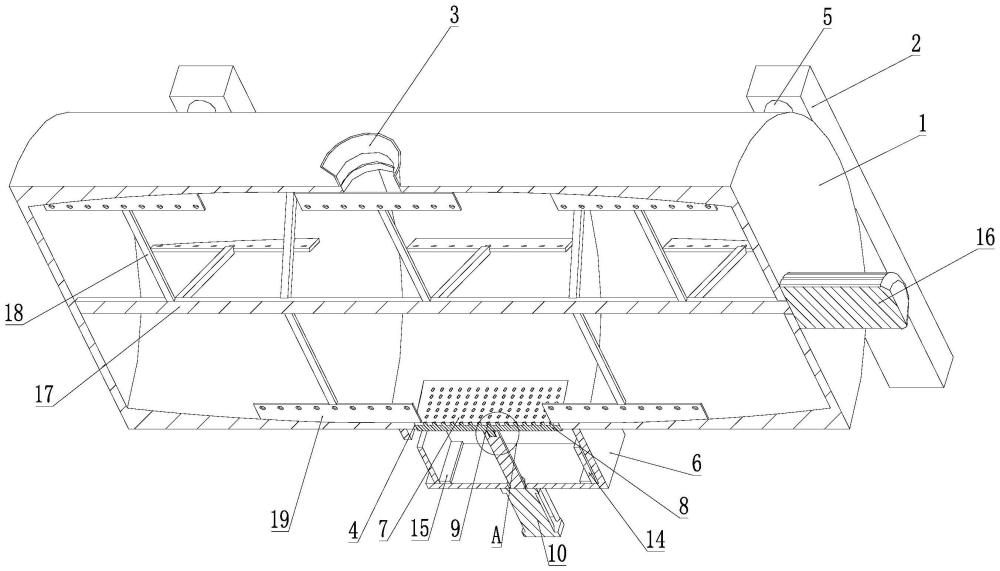

1.一种茶叶翻炒装置，其特征在于，包括翻炒筒(1)和支撑脚(2)，翻炒筒(1)外壁的分别开设有进料口(3)和出料口(4)，翻炒筒(1)内设有翻炒机构，出料口(4)处设有方便将翻炒筒(1)内茶叶排出的排料机构，对称设置的支撑脚(2)设置在翻炒筒(1)两侧，支撑脚(2)与支撑脚(2)之间连接支撑杆(5)；

2.根据权利要求1所述的一种茶叶翻炒装置，其特征在于，排料组件包括收集箱(6)、过滤网板(7)、移动板(8)、密封杆(9)和液压缸(10)，过滤网板(7)连接在出料口(4)上，翻炒筒(1)外壁连接收集箱(6)，收集箱(6)底面与液压缸(10)连接，液压缸(10)的活塞杆与移动板(8)之间可拆卸连接，移动板(8)上连接有与过滤网板(7)网孔数量匹配并贴合的密封杆(9)。

3.根据权利要求2所述的一种茶叶翻炒装置，其特征在于，液压缸(10)的活塞杆上用于开设口字形的限位槽(11)，限位槽(11)与连接在移动板(8)上的限位块(12)滑动连接，限位块(12)形状与限位槽(11)形状贴合。

4.根据权利要求2所述的一种茶叶翻炒装置，其特征在于，限位槽(11)内壁连接有橡胶垫(13)，橡胶垫(13)与限位块(12)滑动连接。

5.根据权利要求2所述的一种茶叶翻炒装置，其特征在于，收集箱(6)内放置有收集框(14)，收集框(14)底部连接有对称设置的挡板(15)，挡板(15)与移动板(8)滑动连接形成了向上开口的矩形储存空腔。

6.根据权利要求5所述的一种茶叶翻炒装置，其特征在于，翻炒机构包括电动机(16)、支撑轴(17)、转动杆(18)和翻炒铲(19)，支撑轴(17)转动连接在翻炒筒(1)内，支撑轴(17)任意一端穿过翻炒筒(1)与连接在翻炒筒(1)上的电动机(16)传动连接，支撑轴(17)外周壁连接有均布的交错设置的转动杆(18)，与翻炒筒(1)内壁贴合的翻炒铲(19)与转动杆(18)连接。

7.根据权利要求6所述的一种茶叶翻炒装置，其特征在于，翻炒铲(19)上开设有均布的网孔。
