一种果干生产用洗切一体机

本技术属于果干生产设备，具体涉及一种果干生产用洗切一体机。

背景技术：

1、水果是含有丰富营养和口感的一种食物，具有降血压、减缓衰老、减肥瘦身、皮肤保养等保健作用，深受人们喜爱。由于水果保鲜期较短，人们常会将水果脱水烘干制成水果干，便于长期储存，且方便食用。

2、果干生产通常包括清洗、切片、烘干等工序，生产过程中，先使用清洗机将水果清洗干净，在使用切片机将水果切割成指定的大小。传统的果干生产用清洗机和切片机为分体式结构，清洗机将水果清洗后，需要人工将清洗后的水果放入切片机内，提高了做工负担，降低了果干生产效率。

技术实现思路

1、为了解决上述技术问题，本实用新型提供了一种果干生产用洗切一体机。

2、本实用新型的一种果干生产用洗切一体机的技术方案是：

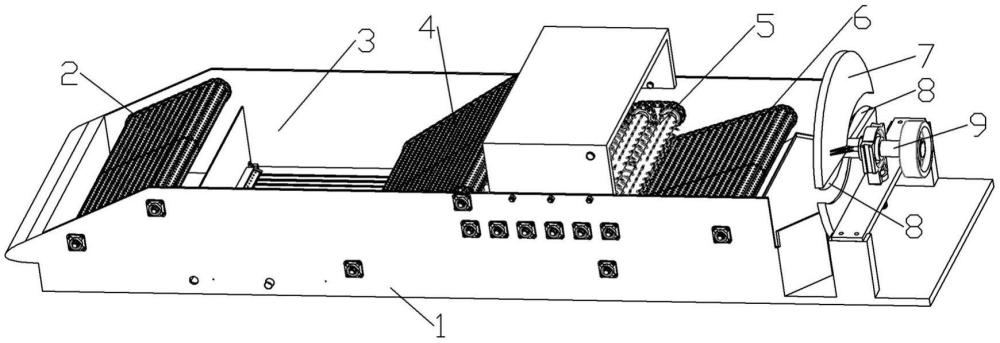

3、一种果干生产用洗切一体机，包括机体，所述机体上从左至右依次设有第一输送机构、浸泡池、第二输送机构、清洗机构、第三输送机构以及切片机构，所述第一输送机构将水果输送至浸泡池内，所述第二输送机构将浸泡池内的水果输送至清洗机构上，所述第三输送机构将清洗后的水果输送至切片机构上。

4、作为对上述技术方案的进一步改进，所述第一输送机构包括倾斜布置的第一输送带，所述第一输送带转动安装在所述机体内，所述机体上设有驱动所述第一输送带转动的第一驱动机构，所述第一输送带的右端位于左端上侧，所述第一输送带的右端位于所述浸泡池的左侧。

5、作为对上述技术方案的进一步改进，所述浸泡池的下端设有两个喷水管，两个所述喷水管垂直布置，所述喷水管上设有若干个沿所述喷水管长度方向均匀间隔布置的喷嘴。

6、作为对上述技术方案的进一步改进，所述第二输送机构包括倾斜布置的第二输送带，所述第二输送带转动安装在所述机体上，所述机体上设有驱动所述第二输送带转动的第二驱动机构，所述第二输送带的右端位于左端上侧，所述第二输送带的左端位于所述浸泡池内，所述第二输送带的右端位于所述清洗机构上侧。

7、作为对上述技术方案的进一步改进，所述清洗机构包括若干个清洗辊，若干个所述清洗辊在左右方向上均匀间隔布置，若干个所述清洗辊转动安装在所述机体上，若干个所述清洗辊通过传动机构传动连接，所述机体上设有与所述传动机构连接有第三驱动机构，所述机体上设有若干个位于所述清洗辊上侧的喷淋管，若干个所述喷淋管沿前后方向延伸，若干个所述喷淋管在左右方向均匀间隔布置，每个所述喷淋管朝向所述清洗辊的一侧设有若干个沿所述喷淋管长度方向均匀间隔布置的喷淋头。

8、作为对上述技术方案的进一步改进，所述第三输送机构包括第三输送带，所述第三输送带转动安装在所述机体上，所述第三输送带的左端位于右端下侧，所述机体上设有驱动所述第三输送带转动的第四驱动机构，所述第三输送带的左端位于所述清洗辊下侧。

9、作为对上述技术方案的进一步改进，所述切片机构包括转动安装在所述机体上的转轴，所述转轴的端部设有切片盘，所述切片盘上设有两个弧形的过片缝隙，所述切片盘朝向所述第三输送带的一侧设有两个分别位于两个所述过片缝隙一侧的切刀，所述机体上设有驱动所述转轴转动的第五驱动机构，所述机体上设有向所述切片盘延伸的引料板，所述引料板的左端位于右端上侧，所述引料板的左端位于所述第三输送带的右端下侧，所述引料板的右端与所述切片盘之间的间隙小于水果的直径。

10、本实用新型提供了一种果干生产用洗切一体机，相比于现有技术，其有益效果是：

11、本实用新型的果干生产用洗切一体机使用时，第一输送机构将水果输送至浸泡池内，水果在浸泡池内浸泡一段时间后，被第二输送机构输送至清洗机构上，清洗机构对水果进行清洗。第三输送机构将清洗后的水果输送至切片机构上，切片机构对水果进行切片操作。本实用新型的果干生产用洗切一体机能够自动实现水果清洗和切片工序，提高了果干生产效率。

1.一种果干生产用洗切一体机，其特征在于，包括机体，所述机体上从左至右依次设有第一输送机构、浸泡池、第二输送机构、清洗机构、第三输送机构以及切片机构，所述第一输送机构将水果输送至浸泡池内，所述第二输送机构将浸泡池内的水果输送至清洗机构上，所述第三输送机构将清洗后的水果输送至切片机构上。

2.根据权利要求1所述的果干生产用洗切一体机，其特征在于，所述第一输送机构包括倾斜布置的第一输送带，所述第一输送带转动安装在所述机体内，所述机体上设有驱动所述第一输送带转动的第一驱动机构，所述第一输送带的右端位于左端上侧，所述第一输送带的右端位于所述浸泡池的左侧。

3.根据权利要求2所述的果干生产用洗切一体机，其特征在于，所述浸泡池的下端设有两个喷水管，两个所述喷水管垂直布置，所述喷水管上设有若干个沿所述喷水管长度方向均匀间隔布置的喷嘴。

4.根据权利要求1所述的果干生产用洗切一体机，其特征在于，所述第二输送机构包括倾斜布置的第二输送带，所述第二输送带转动安装在所述机体上，所述机体上设有驱动所述第二输送带转动的第二驱动机构，所述第二输送带的右端位于左端上侧，所述第二输送带的左端位于所述浸泡池内，所述第二输送带的右端位于所述清洗机构上侧。

5.根据权利要求4所述的果干生产用洗切一体机，其特征在于，所述清洗机构包括若干个清洗辊，若干个所述清洗辊在左右方向上均匀间隔布置，若干个所述清洗辊转动安装在所述机体上，若干个所述清洗辊通过传动机构传动连接，所述机体上设有与所述传动机构连接有第三驱动机构，所述机体上设有若干个位于所述清洗辊上侧的喷淋管，若干个所述喷淋管沿前后方向延伸，若干个所述喷淋管在左右方向均匀间隔布置，每个所述喷淋管朝向所述清洗辊的一侧设有若干个沿所述喷淋管长度方向均匀间隔布置的喷淋头。

6.根据权利要求5所述的果干生产用洗切一体机，其特征在于，所述第三输送机构包括第三输送带，所述第三输送带转动安装在所述机体上，所述第三输送带的左端位于右端下侧，所述机体上设有驱动所述第三输送带转动的第四驱动机构，所述第三输送带的左端位于所述清洗辊下侧。

7.根据权利要求6所述的果干生产用洗切一体机，其特征在于，所述切片机构包括转动安装在所述机体上的转轴，所述转轴的端部设有切片盘，所述切片盘上设有两个弧形的过片缝隙，所述切片盘朝向所述第三输送带的一侧设有两个分别位于两个所述过片缝隙一侧的切刀，所述机体上设有驱动所述转轴转动的第五驱动机构，所述机体上设有向所述切片盘延伸的引料板，所述引料板的左端位于右端上侧，所述引料板的左端位于所述第三输送带的右端下侧，所述引料板的右端与所述切片盘之间的间隙小于水果的直径。
