一种蔬菜脱水用防粘接烘干结构的制作方法

本技术涉及蔬菜加工设备，具体涉及一种蔬菜脱水用防粘接烘干结构。

背景技术：

1、蔬菜干制是指利用热能使蔬菜脱水，并使其中可溶性物质的浓度提高到微生物难以利用的程度的加工方法，一般依靠蔬菜烘干机实现烘干处理；

2、授权公告号为cn216723057u的中国专利公开了一种用于蔬菜的防粘装置，包括烘干机壳体和弹性网，所述弹性网固定设置于烘干机壳体的内部上端，所述弹性网的下侧设置有多个顶板，多个所述顶板的下侧设置有横板，所述烘干机壳体的内部下侧有推动机构。该方案通过推动机构依次推顶各个顶板升起，使得弹性网各个位置依次凸起，避免相邻蔬菜在烘干过程中发生粘接；

3、上述现有技术方案存在的不足之处在于：上述方案虽然可以使得弹性网各个位置依次凸起，从而将放置的蔬菜顶起，避免相邻蔬菜在烘干过程中发生粘接，但是每个顶板升起推顶时，弹性网保持与顶板贴合，该过程中弹性网仅发生拉伸形变，然后随着顶板下降而缓慢复原，无法产生较为强烈的作用，即对蔬菜产生的运动作用不够强烈，无法保证防粘接效果。

技术实现思路

1、本实用新型的目的在于提供一种蔬菜脱水用防粘接烘干结构，以解决现有技术中蔬菜防粘接烘干设备对烘干过程中的蔬菜所产生的运动作用不够强烈，防粘接效果不够好的技术问题。

2、本实用新型所要解决的技术问题可以通过以下技术方案实现：

3、一种蔬菜脱水用防粘接烘干结构，包括烘干箱，所述烘干箱的内部靠近上侧位置水平设置有弹性支撑网；所述烘干箱的两侧设置有热风机，且热风机吹风端配合处于弹性支撑网下侧；

4、所述烘干箱的内部连接有多个第一连接套，且第一连接套分布在弹性支撑网的下方，每个所述第一连接套上均滑动穿插有导杆；所述导杆的顶部与弹性支撑网之间配合连接有可拆卸连接件，所述烘干箱的内部还分布有多个第二连接套，且第二连接套分布在第一连接套下方，每个所述第二连接套上均滑动穿插有重力顶杆；

5、所述可拆卸连接件底部设置有磁铁，所述重力顶杆的顶部固定连接有与磁铁相对应的铁块，每个所述重力顶杆的底部均连接有联动横板；所述烘干箱靠近底部位置设置有与每个所述联动横板均相配合的升降驱动组件。

6、作为本实用新型进一步的方案：所述升降驱动组件包括驱动电机和联动顶杆，所述驱动电机连接在烘干箱一侧，所述驱动电机的主轴端连接有横轴，所述联动顶杆设置有多个，且横向分布在横轴上，每个所述联动顶杆与对应的联动横板相配合。

7、作为本实用新型进一步的方案：每个所述联动顶杆的末端均固定连接有顶球。

8、作为本实用新型进一步的方案：所述可拆卸连接件包括下夹板和上夹板，所述下夹板连接在导杆的顶部，且下夹板贴合在弹性支撑网的下端面，所述磁铁与下夹板连接，所述上夹板贴合设置在弹性支撑网的上端面，所述上夹板上固定连接有连接螺杆，且连接螺杆贯穿弹性支撑网，所述连接螺杆的底部穿插在下夹板上，且连接螺杆与下夹板螺纹连接。

9、作为本实用新型进一步的方案：所述烘干箱的内底部设置有接水盒。

10、作为本实用新型进一步的方案：所述烘干箱的顶部均匀开设有多个排气孔。

11、本实用新型的有益效果：

12、1、本实用新型升降驱动组件依靠横轴带动错位分布的联动顶杆依次推顶分布的联动横板，使得各个联动横板带动重力顶杆依次向上推顶弹性支撑网的各个位置，使得弹性支撑网各个位置依次凸起，而每个重力顶杆在下降时，由于重力顶杆顶部的铁块与弹性支撑网下方的磁铁接触吸附在一起，故可拉动弹性支撑网对应位置向下凹陷，最终铁块与磁铁分离，弹性支撑网向下凹陷的位置便瞬间回弹起来，从而便于使得弹性支撑网产生剧烈震动，便于使得摆放的蔬菜在烘干过程中发生震动以及起伏，提升防粘接效果；

13、2、本实用新型每个磁铁连接的下夹板与对应的上夹板配合夹在弹性支撑网上，实现固定连接，并且上夹板和下夹板之间通过连接螺杆配合连接，方便拆卸更换磁铁件。

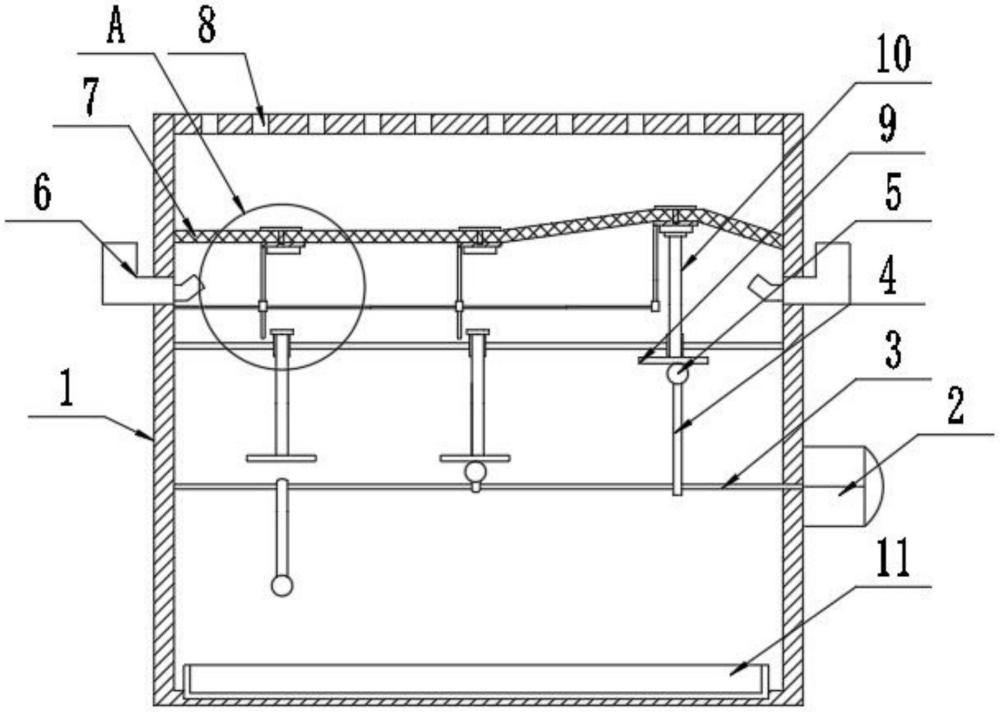

1.一种蔬菜脱水用防粘接烘干结构，包括烘干箱(1)，所述烘干箱(1)的内部靠近上侧位置水平设置有弹性支撑网(7)；所述烘干箱(1)的两侧设置有热风机(6)，且热风机(6)吹风端配合处于弹性支撑网(7)下侧；其特征在于：

2.根据权利要求1所述的一种蔬菜脱水用防粘接烘干结构，其特征在于，所述升降驱动组件包括驱动电机(2)和联动顶杆(4)，所述驱动电机(2)连接在烘干箱(1)一侧，所述驱动电机(2)的主轴端连接有横轴(3)，所述联动顶杆(4)设置有多个，且横向分布在横轴(3)上，每个所述联动顶杆(4)与对应的联动横板(9)相配合。

3.根据权利要求2所述的一种蔬菜脱水用防粘接烘干结构，其特征在于，每个所述联动顶杆(4)的末端均固定连接有顶球(5)。

4.根据权利要求1所述的一种蔬菜脱水用防粘接烘干结构，其特征在于，所述可拆卸连接件包括下夹板(14)和上夹板(16)，所述下夹板(14)连接在导杆(17)的顶部，且下夹板(14)贴合在弹性支撑网(7)的下端面，所述磁铁(13)与下夹板(14)连接，所述上夹板(16)贴合设置在弹性支撑网(7)的上端面，所述上夹板(16)上固定连接有连接螺杆(15)，且连接螺杆(15)贯穿弹性支撑网(7)，所述连接螺杆(15)的底部穿插在下夹板(14)上，且连接螺杆(15)与下夹板(14)螺纹连接。

5.根据权利要求1所述的一种蔬菜脱水用防粘接烘干结构，其特征在于，所述烘干箱(1)的内底部设置有接水盒(11)。

6.根据权利要求1所述的一种蔬菜脱水用防粘接烘干结构，其特征在于，所述烘干箱(1)的顶部均匀开设有多个排气孔(8)。
