一种蔬菜加工用的清洗设备的制作方法

本技术涉及蔬菜清洗，尤其涉及一种蔬菜加工用的清洗设备。

背景技术：

1、在蔬菜的加工过程中，需要对加工的蔬菜进行清洗，以洗去蔬菜表面的污泥、农药残留等，大量的蔬菜水果若采用人工清洗的方式，既费时又费力，效率低而且不能确保清洗得干净。

2、经检索，公告号为cn213029704u的专利公开了一种便于移动的蔬菜加工用清洗及消毒设备，其包括清洗池，清洗池的底部四个端角处与支架腿固定连接，支架腿底部与滚轮连接，支撑板设于清洗池底部并固定在支架腿上，清洗槽设于清洗池内，且清洗槽顶部左端边与清洗池顶部左端边通过转轴连接，两组升降组件的固定端对称设于清洗池前后两侧并铰接在支撑板上，两组升降组件的驱动端与清洗槽前后两侧通过铰接件铰接，搅拌组件包括电机、搅拌轴及搅拌叶片，电臭氧发生器设于支撑板上，臭氧发生器通过进气管与清洗池连接。通过本实用新型所述装置可完成蔬菜的清洗及消毒，另外，本装置底部的滚轮便于移动。

3、但上述专利在使用中，还存在以下问题：

4、上述专利中，仅通过水的流动对蔬菜进行冲洗，蔬菜较多时，水流对上层蔬菜的影响效果较小，清洗效果较差，对清洗槽中蔬菜的清洗不够全面，使用效果不够好。

5、针对上述问题，本实用新型文件提出了一种蔬菜加工用的清洗设备。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在部分清洗设备中水流对上层蔬菜的影响较小，清洗效果不够好的缺点，而提出的一种蔬菜加工用的清洗设备。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种蔬菜加工用的清洗设备，包括：

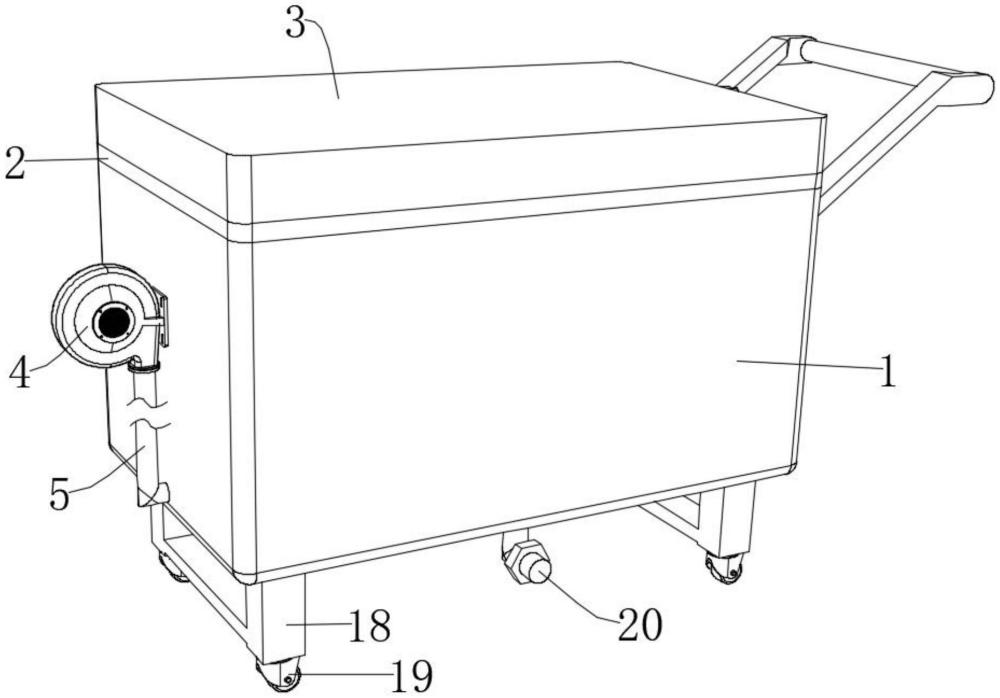

4、清洁箱，所述清洁箱的顶部铰接有活动顶盖，所述活动顶盖的顶部固定设置有保护罩，所述清洁箱的内壁滑动设置有升降框，所述升降框的底部开设有多个通孔，所述升降框用于进行蔬菜的放置，所述清洁箱内可装填有水，能够对蔬菜进行清洁；

5、清洗组件，所述清洗组件能够带动升降框内的蔬菜在水中进行上下移动，同时还可对位于上层的蔬菜进行刷洗清洁。

6、在一种可能的设计中，所述清洗组件包括固定安装于清洁箱一侧的电机，所述电机的输出轴一端通过第一转轴转动贯穿清洁箱的一侧内壁，所述第一转轴的一端固定安装有凸轮，所述凸轮与升降框的底部相配合，所述清洁箱的外壁通过第二转轴转动连接有第一齿轮，所述第二转轴与第一转轴之间通过第一同步轮、同步带传动连接。

7、在一种可能的设计中，所述清洗组件还包括固定安装于活动顶盖顶部和底部的两组辊轴，同一组所述辊轴外壁传动连接有同一个输送带，所述输送带贯穿活动顶盖，所述输送带的表面设置有毛刷，两组所述辊轴均通过第二同步轮、同步带传动连接有连接杆，所述连接杆通过支架与活动顶盖的顶部转动连接，两个所述连接杆相互靠近的一端均固定安装有第一伞齿轮，所述活动顶盖的顶部通过支架转动连接有第三转轴，所述第三转轴的一端固定安装有第二伞齿轮，所述第二伞齿轮与两个第一伞齿轮均相互啮合，所述第三转轴的外壁固定安装有第二齿轮，所述第二齿轮与第一齿轮相互配合。

8、在一种可能的设计中，所述清洁箱的一侧固定安装有鼓风机，所述鼓风机的出风口固定连接有输气管，所述输气管的一端固定贯穿清洁箱的一侧并延伸至清洁箱内，所述输气管的外壁固定安装有多个出气管，多个所述出气管均位于清洁箱内且位于升降框的下方，所述鼓风机能够将空气从多个出气管中喷出并形成气泡，密集的气泡可带动水流对升降框中的蔬菜进行清洗。

9、在一种可能的设计中，所述清洁箱的底部内壁固定安装有电动推杆，所述电动推杆的输出轴一端与升降框的底部相抵接，所述电动推杆可推动升降框完成上升，方便用户将蔬菜取出，所述电动推杆顶部的最低高度小于凸轮顶部的最低高度，可保证凸轮对升降框的推动效果较好。

10、在一种可能的设计中，所述清洁箱的底部固定安装有两个支撑架，两个所述支撑架的底部均固定安装有两个万向轮，多个所述万向轮可方便对清洗设备进行移动。

11、在一种可能的设计中，所述清洁箱的底部固定连接有排水管，所述排水管上设置有阀门，所述排水管用于对清洁箱中的水进行排出。

12、本申请中，使用时，用户可将蔬菜放入升降框中，接着向清洁箱中注入清水，直到水面即将与输送带的底部相接触，然后用户可关闭活动顶盖，启动鼓风机和电机，鼓风机能够将外部的空气通过出气管在清洁箱内排出，并在清洁箱内形成大量的气泡，大量气泡会带动清洁箱内的水进行流动，可提高对蔬菜的清洁效果；同时电机工作时可带动凸轮进行转动，凸轮在转动时会推动升降框进行上下移动，方便推动蔬菜在水中进行移动，可进一步提高对蔬菜的清洁效果；并且当活动顶盖在关闭时，第二齿轮能够与第一齿轮进行啮合，因此电机在工作还可通过第一齿轮、第二齿轮带动两个输送带进行相反方向的移动，输送带在移动时，其表面的毛刷可对浮于水面的蔬菜进行刷洗清洁，以保证对清洁箱内蔬菜的全面清洁；清洗结束后，用户可开启活动顶盖，启动电动推杆将升降框向上推升，最后将升降框中的蔬菜取出即可。

13、本实用新型中，所述一种蔬菜加工用的清洗设备，通过清洗组件，可对升降框进行间歇性的推动，有利于使其中的蔬菜在水中充分的移动，可保证水流充分地与每个蔬菜进行接触，且活动顶盖上设置有带毛刷的输送带，可对移动至上层的蔬菜表面进行刷洗，可更全面地完成对蔬菜的清洗；

14、本实用新型中，所述一种蔬菜加工用的清洗设备，通过设置有鼓风机，可利用出气管在水中吹出气泡，密集的气泡可不断上浮，能够提高水的活动效果，可进一步提高对蔬菜的清洗效果；

15、本实用新型中，该清洗设备可对升降框进行间歇性的推动，有利于使其中的蔬菜在水中充分的移动，可保证水流充分地与每个蔬菜进行接触，且活动顶盖上设置有带毛刷的输送带，可对移动至上层的蔬菜表面进行刷洗，可更全面地完成对蔬菜的清洗，同时利用鼓风机和出气管，可在水中吹出气泡，密集的气泡可不断上浮，能够提高水的活动效果，可进一步完成对蔬菜的清洗。

1.一种蔬菜加工用的清洗设备，其特征在于，包括：

2.根据权利要求1所述的一种蔬菜加工用的清洗设备，其特征在于，所述清洗组件包括固定安装于清洁箱（1）一侧的电机（11），所述电机（11）的输出轴一端通过第一转轴转动贯穿清洁箱（1）的一侧内壁，所述第一转轴的一端固定安装有凸轮（10），所述凸轮（10）与升降框（6）的底部相配合，所述清洁箱（1）的外壁通过第二转轴转动连接有第一齿轮（12），所述第二转轴与第一转轴之间通过第一同步轮、同步带传动连接。

3.根据权利要求2所述的一种蔬菜加工用的清洗设备，其特征在于，所述清洗组件还包括固定安装于活动顶盖（2）顶部和底部的两组辊轴，同一组所述辊轴外壁传动连接有同一个输送带（13），所述输送带（13）贯穿活动顶盖（2），所述输送带（13）的表面设置有毛刷，两组所述辊轴均通过第二同步轮、同步带传动连接有连接杆（14），所述连接杆（14）通过支架与活动顶盖（2）的顶部转动连接，两个所述连接杆（14）相互靠近的一端均固定安装有第一伞齿轮（15），所述活动顶盖（2）的顶部通过支架转动连接有第三转轴，所述第三转轴的一端固定安装有第二伞齿轮（16），所述第二伞齿轮（16）与两个第一伞齿轮（15）均相互啮合，所述第三转轴的外壁固定安装有第二齿轮（17），所述第二齿轮（17）与第一齿轮（12）相互配合。

4.根据权利要求1所述的一种蔬菜加工用的清洗设备，其特征在于，所述清洁箱（1）的一侧固定安装有鼓风机（4），所述鼓风机（4）的出风口固定连接有输气管（5），所述输气管（5）的一端固定贯穿清洁箱（1）的一侧并延伸至清洁箱（1）内，所述输气管（5）的外壁固定安装有多个出气管（8），多个所述出气管（8）均位于清洁箱（1）内且位于升降框（6）的下方，所述鼓风机（4）能够将空气从多个出气管（8）中喷出并形成气泡，密集的气泡可带动水流对升降框（6）中的蔬菜进行清洗。

5.根据权利要求2所述的一种蔬菜加工用的清洗设备，其特征在于，所述清洁箱（1）的底部内壁固定安装有电动推杆（9），所述电动推杆（9）的输出轴一端与升降框（6）的底部相抵接，所述电动推杆（9）可推动升降框（6）完成上升，方便用户将蔬菜取出，所述电动推杆（9）顶部的最低高度小于凸轮（10）顶部的最低高度。

6.根据权利要求1所述的一种蔬菜加工用的清洗设备，其特征在于，所述清洁箱（1）的底部固定安装有两个支撑架（18），两个所述支撑架（18）的底部均固定安装有两个万向轮（19），多个所述万向轮（19）可方便对清洗设备进行移动。

7.根据权利要求1所述的一种蔬菜加工用的清洗设备，其特征在于，所述清洁箱（1）的底部固定连接有排水管（20），所述排水管（20）上设置有阀门，所述排水管（20）用于对清洁箱（1）中的水进行排出。
