一种辊切成型机的制作方法

本技术涉及食品加工机械，具体为一种辊切成型机。

背景技术：

1、在生产饼干时一般需要依次经过原料的预处理、调粉、辊压、成型、烘烤和包装，其中在面团经过辊压后形成面皮，然后需要对面皮进行成型处理，通常采用辊切成型机对面皮进行辊切，使面皮形成饼干坯；

2、目前，现有技术当中的辊切成型机其虽然能够对面皮进行辊切，但是由于辊切结构与辊切成型机大多为一体式结构，只能对同一种类型的饼干进行加工，且在生产不同饼干时需要更换机器，这种操作方式较为麻烦且使用范围较小，且现有技术当中滚切辊在对面坯加工时，缺少润滑结构，由于面坯的粘连性容易粘连在滚切辊上，导致面坯发生重叠，给饼干生产带来不便。

3、因此，亟需设计一种辊切成型机，以解决上述缺陷，显得尤为重要。

技术实现思路

1、1）实用新型要解决的技术问题

2、针对现有技术的不足，本实用新型设计了一种辊切成型机，该辊切成型机旨在解决现有技术下辊切结构不便于进行拆卸更换，导致生产局限性较大，且辊切时面坯容易粘连在滚切辊上，导致面坯发生重叠的技术问题。

3、2）技术方案

4、为实现上述目的，本实用新型提供如下技术方案：

5、一种辊切成型机，包括机床，所述机床的内部安装有传送带，所述机床的顶部两侧均开设有u形限位槽，所述u形限位槽的内部内嵌有连接杆，所述连接杆之间固定连接有滚切辊，左侧所述u形限位槽的一侧且位于机床的外侧固定连接有调节架，所述调节架的顶部开设有一对限位滑槽，所述调节架的内部转动连接有螺纹调节杆，所述螺纹调节杆的外侧套设有夹持架，所述夹持架的一侧转动连接有十字插接头，所述十字插接头远离连接杆的一侧安装有旋转电机二，所述十字插接头与连接杆的一侧插接连接，所述机床的顶部且位于滚切辊的上方固定连接有支撑架，所述支撑架的底部安装有电动伸缩杆，所述电动伸缩杆的底部固定连接有油箱，所述油箱的底部固定连接有抹油刷。

6、作为本实用新型优选的方案，所述机床的底部两侧均固定连接有支撑脚，所述支撑脚的底部固定连接有橡胶垫。

7、作为本实用新型优选的方案，所述传送带的一端且位于机床的外侧安装有旋转电机一。

8、作为本实用新型优选的方案，所述连接杆的一侧且与十字插接头相对应的位置开设有十字插接孔，所述十字插接头通过十字插接孔与连接杆的一侧插接连接。

9、作为本实用新型优选的方案，所述螺纹调节杆的一端固定连接有转动柄，所述转动柄的外侧开设有防滑纹。

10、作为本实用新型优选的方案，所述夹持架的底部且与限位滑槽相对应的位置转动连接有定向滑轮，所述夹持架通过定向滑轮与限位滑槽滑动连接。

11、作为本实用新型优选的方案，所述夹持架与螺纹调节杆相对应的位置开设有螺纹调节孔，所述夹持架通过螺纹调节孔与螺纹调节杆螺纹连接。

12、作为本实用新型优选的方案，所述油箱的顶部一侧开设有注油口，所述注油口的外侧螺纹连接有密封盖，所述油箱的一侧设有观察条，所述油箱的底部且位于抹油刷的上方开设有若干渗油孔。

13、3）有益效果

14、与现有技术相比，本实用新型的有益效果是：

15、首先，滚切辊的两端通过连接杆内嵌进u形限位槽内进行限位，转动柄带动螺纹调节杆进行转动，使夹持架通过螺纹调节孔与螺纹调节杆螺纹连接进行移动，带动十字插接头与连接杆的一侧插接连接，便于对滚切辊进行安装更换，旋转电机二通过十字插接头带动滚切辊进行转动，对面胚进行辊切；

16、其次，电动伸缩杆带动油箱进行上下移动，使得油箱底部的抹油刷与滚切辊表面贴合，油箱内部的食用油通过渗油孔渗入抹油刷内，当滚切辊进行滚切时，抹油刷对滚切辊表面均匀涂抹上食用油，便于面坯脱模，减少粘连。

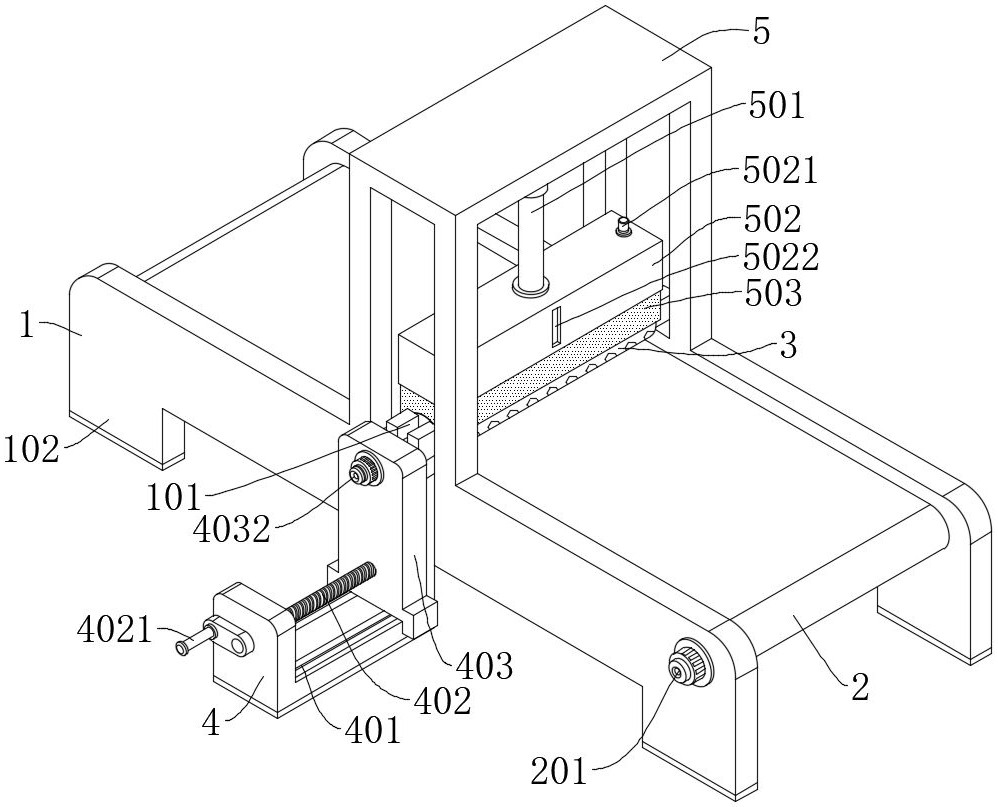

1.一种辊切成型机，包括机床（1），其特征在于：所述机床（1）的内部安装有传送带（2），所述机床（1）的顶部两侧均开设有u形限位槽（101），所述u形限位槽（101）的内部内嵌有连接杆（301），所述连接杆（301）之间固定连接有滚切辊（3），左侧所述u形限位槽（101）的一侧且位于机床（1）的外侧固定连接有调节架（4），所述调节架（4）的顶部开设有一对限位滑槽（401），所述调节架（4）的内部转动连接有螺纹调节杆（402），所述螺纹调节杆（402）的外侧套设有夹持架（403），所述夹持架（403）的一侧转动连接有十字插接头（4031），所述十字插接头（4031）远离连接杆（301）的一侧安装有旋转电机二（4032），所述十字插接头（4031）与连接杆（301）的一侧插接连接，所述机床（1）的顶部且位于滚切辊（3）的上方固定连接有支撑架（5），所述支撑架（5）的底部安装有电动伸缩杆（501），所述电动伸缩杆（501）的底部固定连接有油箱（502），所述油箱（502）的底部固定连接有抹油刷（503）。

2.根据权利要求1所述的一种辊切成型机，其特征在于：所述机床（1）的底部两侧均固定连接有支撑脚（102），所述支撑脚（102）的底部固定连接有橡胶垫。

3.根据权利要求1所述的一种辊切成型机，其特征在于：所述传送带（2）的一端且位于机床（1）的外侧安装有旋转电机一（201）。

4.根据权利要求1所述的一种辊切成型机，其特征在于：所述连接杆（301）的一侧且与十字插接头（4031）相对应的位置开设有十字插接孔（3011），所述十字插接头（4031）通过十字插接孔（3011）与连接杆（301）的一侧插接连接。

5.根据权利要求1所述的一种辊切成型机，其特征在于：所述螺纹调节杆（402）的一端固定连接有转动柄（4021），所述转动柄（4021）的外侧开设有防滑纹。

6.根据权利要求1所述的一种辊切成型机，其特征在于：所述夹持架（403）的底部且与限位滑槽（401）相对应的位置转动连接有定向滑轮，所述夹持架（403）通过定向滑轮与限位滑槽（401）滑动连接。

7.根据权利要求1所述的一种辊切成型机，其特征在于：所述夹持架（403）与螺纹调节杆（402）相对应的位置开设有螺纹调节孔（4033），所述夹持架（403）通过螺纹调节孔（4033）与螺纹调节杆（402）螺纹连接。

8.根据权利要求1所述的一种辊切成型机，其特征在于：所述油箱（502）的顶部一侧开设有注油口（5021），所述注油口（5021）的外侧螺纹连接有密封盖，所述油箱（502）的一侧设有观察条（5022），所述油箱（502）的底部且位于抹油刷（503）的上方开设有若干渗油孔（5023）。
