一种新型瞄准镜可调节一体支架的制作方法

本技术涉及瞄具器械，具体涉及一种新型瞄准镜可调节一体支架。

背景技术：

1、瞄准镜的出瞳距离是指成像面到目镜的最短距离，这是为了让用户在观察瞄准镜时不至于因为后坐力而导致眼部受伤。出瞳距离通常可以通过简单的数学公式计算得出，在实际应用中，为了确保安全并避免睫毛、眼镜等物品造成的干涉，出瞳距离一般会设计得比实际测量值稍大，通常在6毫米以上。对于不同的瞄准镜，其出瞳距离可能会有所不同。同时出瞳距离受倍率影响，倍率越大，出瞳距越小。

2、瞄准镜目镜端和人眼需要保持一定距离，不同的瞄准镜出瞳距离也不同，同时现有的射击器械自带的导轨比较短，导致无法安装瞄准镜，因此需要一款具有延伸功能的底座，使人眼和瞄准镜可以保持一段距离同时具备多档位延长调节，以满足精度更高的调节需求。

技术实现思路

1、针对现有技术中的缺陷，本实用新型的目的在于提供一种新型瞄准镜可调节一体支架，在保持强度和抗震性的同时，能够在导轨比较短的情况下正常安装瞄准镜。同时可以尽可能满足用户精密的调节需求。

2、本实用新型采用的技术方案是：一种新型瞄准镜可调节一体支架，包括底座，所述底座上端设有前后间隔布置的用于安装瞄准镜本体的安装支架，安装支架的下端与设于底座上端的滑槽滑动配合，底座上端两侧设有固定两安装支架的连接架，两连接架内侧设有多对相对布置的卡槽；所述滑槽内侧设有相对布置的并能够卡入相应一卡槽内的一对固定卡块，每一固定卡块连接有位于调节底座外侧的按压开关，滑槽内侧还设有与固定卡块相抵的复位弹簧，按压所述按压开关能够使固定卡块退出卡槽。

3、本技术方案中，位于底座上端的两安装之间用于安装瞄准镜本体，由于安装支架下端与底座滑动配合，从而在使用时可调节瞄准镜本体的位置，安装支架在滑动调节前，通过按压底座两侧的按压开关，使固定卡块退出卡槽，滑动至相应位置后，松开按压开关，固定卡块在弹簧弹力作用下自动卡入卡槽内形成对安装支架位置的锁定；由于卡槽沿底座前后间隔布置，可使安装支架具有多档调节功能；本装置整体结构精巧，充分考虑到用户使用体验，操作便捷，便于搭配不同瞄准镜使用。

4、优选的，所述底座下端两侧设有夹块，夹块下端设有夹持部，两夹块之间通过拧紧螺钉相连，转动所述拧紧螺钉可使两夹块间距增加或减小。

5、优选的，所述安装支架上端设有安装槽，安装支架上端固定有可拆卸的固定半环。

6、优选的，所述固定半环两端设有安装螺钉的固定孔。

7、优选的，所述滑槽为燕尾槽，所述安装支架下端设有与燕尾槽滑动配合的滑动部。

8、优选的，设于连接架内侧的每一对卡槽前后等间距布置。

9、本实用新型的有益效果是；本实用新型将安装瞄准镜的安装支架滑动安装在底座上，在使用时可根据需要调节瞄准镜本体的位置，调节过程中利用卡槽与固定卡块卡合适配形成对安装支架的锁定，并使安装支架具有多档调节功能，使其在使用时能够满足不同瞄准镜使用调节，整体，操作便捷，便于搭配；具有较高的实用价值。

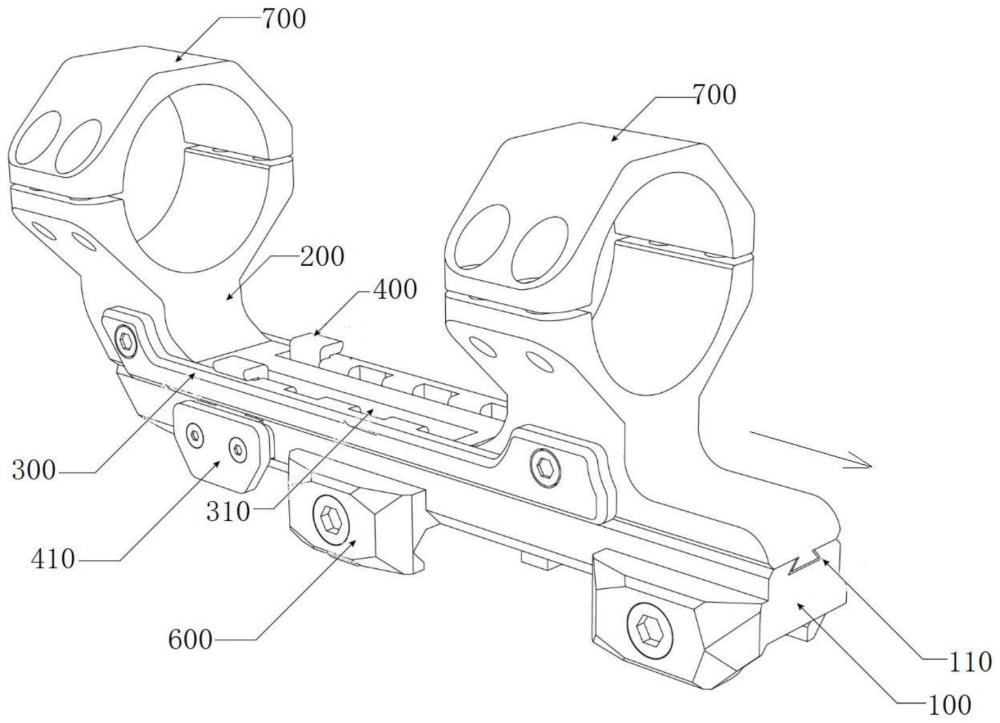

1.一种新型瞄准镜可调节一体支架，包括底座(100)，所述底座(100)上端设有前后间隔布置的用于安装瞄准镜本体的安装支架(200)，安装支架(200)的下端与设于底座(100)上端的滑槽(110)滑动配合，其特征在于；

2.根据权利要求1所述的新型瞄准镜可调节一体支架，其特征在于；所述底座(100)下端两侧设有夹块(600)，夹块(600)下端设有夹持部，两夹块(600)之间通过拧紧螺钉相连，转动所述拧紧螺钉可使两夹块(600)间距增加或减小。

3.根据权利要求1所述的新型瞄准镜可调节一体支架，其特征在于；所述安装支架(200)上端设有安装槽，安装支架(200)上端固定有可拆卸的固定半环(700)。

4.根据权利要求3所述的新型瞄准镜可调节一体支架，其特征在于；所述固定半环(700)两端设有安装螺钉的固定孔。

5.根据权利要求1所述的新型瞄准镜可调节一体支架，其特征在于；所述滑槽(110)为燕尾槽，所述安装支架(200)下端设有与燕尾槽滑动配合的滑动部。

6.根据权利要求1所述的新型瞄准镜可调节一体支架，其特征在于；设于所述连接架(300)内侧的每一对卡槽(310)前后等间距布置。
