一种水稻种子除杂装置的制作方法

本技术涉及农业种植，更具体地涉及一种水稻种子除杂装置。

背景技术：

1、水稻是一年生禾本植物，高约1.2米，叶长而扁，圆锥花序由许多小穗组成，所结子实即稻谷，去壳后称大米或米，水稻除可食用外，还可以酿酒、制糖等，稻壳、稻杆也有很多用处。

2、现有技术的不足之处：在对水稻进行播种时，由于稻种中掺杂着灰尘、叶子、秕谷以及一些杂质，需要对稻种进行除杂，通过人工的除杂较为缓慢，且耗费的劳动力较大，不利于除杂的进行。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型提供了一种水稻种子除杂装置，以解决上述背景技术中存在的问题。

2、本实用新型提供如下技术方案：一种水稻种子除杂装置，包括外壳，所述外壳的一侧固定连接有吹风装置，所述外壳的内部活动连接有存料箱，所述外壳的内部的上方固定连接有振动装置，所述振动装置的底部固定连接有筛板，所述外壳的顶部固定连接有漏斗，所述筛板包括板框，所述板框底部的两侧均固定连接有转筒，所述转筒的内部活动连接有转柱，所述转柱的外侧固定连接有板体，所述板框的底部固定连接有固定扣。

3、优选的，外壳包括壳体，所述壳体的顶部设有进料口，所述壳体的一侧设有固定槽，所述壳体的两侧均设有滑槽，所述壳体的内部固定连接有隔板。

4、优选的，吹风装置包括固定套，所述固定套的一侧固定连接有防尘罩，所述固定套的内侧固定连接有固定柱，所述固定柱的内侧固定连接有吹风电机，所述吹风电机的一侧固定连接有扇叶。

5、优选的，固定扣包括固定块，所述固定块的外侧活动连接有移动块，所述移动块的外侧活动连接有挡块，所述固定块的底部固定连接有顶块，所述移动块和顶块之间固定连接有顶紧弹簧。

6、优选的，振动装置包括活动筒，所述活动筒的内部设有活动槽，所述活动筒的内部活动连接有限位块，所述限位块的底部固定连接有连接柱，所述连接柱的底部固定连接有振动电机，所述活动筒和限位块之间固定连接有伸缩弹簧。

7、优选的，漏斗包括斗体，所述斗体的内部活动连接有封闭板。

8、本实用新型的技术效果和优点：

9、本实用新型通过设有吹风装置、筛板和振动装置，有利于水稻种子的除杂，通过吹风电机的启动，使得扇叶能够进行转动，进而使得从漏斗落下的水稻种子种的灰尘和稻叶能够被吹向外壳内部的右方，且在重力的作用下使得水稻种子落在筛板上，通过启动振动电机，且在顶紧弹簧的作用下使得限位块和连接柱能够在活动筒的内部进行伸缩，进而使得筛板能够上下进行晃动，使得水稻种子能够通过板体上的通槽落入下方，使得较大的杂质能够被留在筛板中，进而使得水稻种子被清理的更加干净。

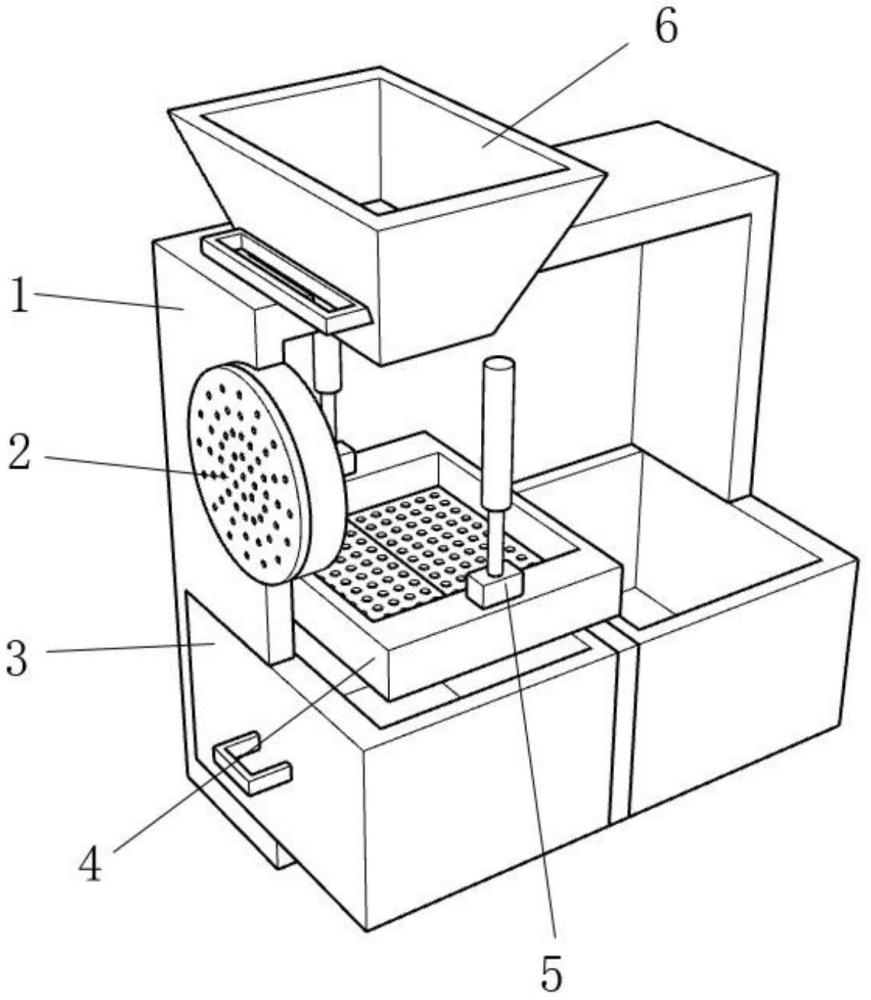

1.一种水稻种子除杂装置，包括外壳(1)，其特征在于：所述外壳(1)的一侧固定连接有吹风装置(2)，所述外壳(1)的内部活动连接有存料箱(3)，所述外壳(1)的内部的上方固定连接有振动装置(5)，所述振动装置(5)的底部固定连接有筛板(4)，所述外壳(1)的顶部固定连接有漏斗(6)，所述筛板(4)包括板框(401)，所述板框(401)底部的两侧均固定连接有转筒(403)，所述转筒(403)的内部活动连接有转柱(404)，所述转柱(404)的外侧固定连接有板体(402)，所述板框(401)的底部固定连接有固定扣(405)。

2.根据权利要求1所述的一种水稻种子除杂装置，其特征在于：所述外壳(1)包括壳体(101)，所述壳体(101)的顶部设有进料口(102)，所述壳体(101)的一侧设有固定槽(103)，所述壳体(101)的两侧均设有滑槽(104)，所述壳体(101)的内部固定连接有隔板(105)。

3.根据权利要求1所述的一种水稻种子除杂装置，其特征在于：所述吹风装置(2)包括固定套(201)，所述固定套(201)的一侧固定连接有防尘罩(202)，所述固定套(201)的内侧固定连接有固定柱(203)，所述固定柱(203)的内侧固定连接有吹风电机(204)，所述吹风电机(204)的一侧固定连接有扇叶(205)。

4.根据权利要求1所述的一种水稻种子除杂装置，其特征在于：所述固定扣(405)包括固定块(4051)，所述固定块(4051)的外侧活动连接有移动块(4052)，所述移动块(4052)的外侧活动连接有挡块(4053)，所述固定块(4051)的底部固定连接有顶块(4055)，所述移动块(4052)和顶块(4055)之间固定连接有顶紧弹簧(4054)。

5.根据权利要求1所述的一种水稻种子除杂装置，其特征在于：所述振动装置(5)包括活动筒(501)，所述活动筒(501)的内部设有活动槽(502)，所述活动筒(501)的内部活动连接有限位块(503)，所述限位块(503)的底部固定连接有连接柱(505)，所述连接柱(505)的底部固定连接有振动电机(506)，所述活动筒(501)和限位块(503)之间固定连接有伸缩弹簧(504)。

6.根据权利要求1所述的一种水稻种子除杂装置，其特征在于：所述漏斗(6)包括斗体(601)，所述斗体(601)的内部活动连接有封闭板(602)。
