一种信号系统的道岔动作管理系统和道岔动作管理方法与流程

本发明涉及铁路信号通信领域，尤其涉及一种信号系统的道岔动作管理系统和道岔动作管理方法。

背景技术：

1、在铁路车站，信号系统的电源屏存在道岔转辙机电源最大额定电流。在运营中，如果道岔转辙机动作时产生的总电流大于最大额定电流，则会导致电源屏故障，引起运营中断。目前信号系统一般使用道岔顺序动作的控制方法来保证动作总电流小于电源屏最大额定电流，主要存在以下缺陷和困难：

2、电源屏为直流道岔和交流道岔分开供电，会出现多个直流道岔正在动作时，交流道岔不能立即动作的问题。

3、道岔动作时，如果多个道岔动作不到位时，则后续道岔不能动作。

4、道岔经长期运营后会逐渐老化，可能出现延迟到位或不能到位的情形，会导致后续道岔动作命令等待时间过长，严重时会导致后续所有道岔均无法动作，极大影响运营效率。

5、车站可能存在多个型号的道岔，每个型号的道岔产生的最大动作电流有差异，导致实际车站需要进行额外的调试工作才能确定合理的可同时动作道岔的最大数量，增加了实施成本。

6、这里的陈述仅提供与本发明有关的背景技术，而并不必然地构成现有技术。

技术实现思路

1、本发明的目的在于提供一种信号系统的道岔动作管理系统和道岔动作管理方法，提高了道岔动作整体效率，避免老化道岔和故障道岔造成延迟和阻碍，操作简单，无需额外调试工作，降低了实施成本。

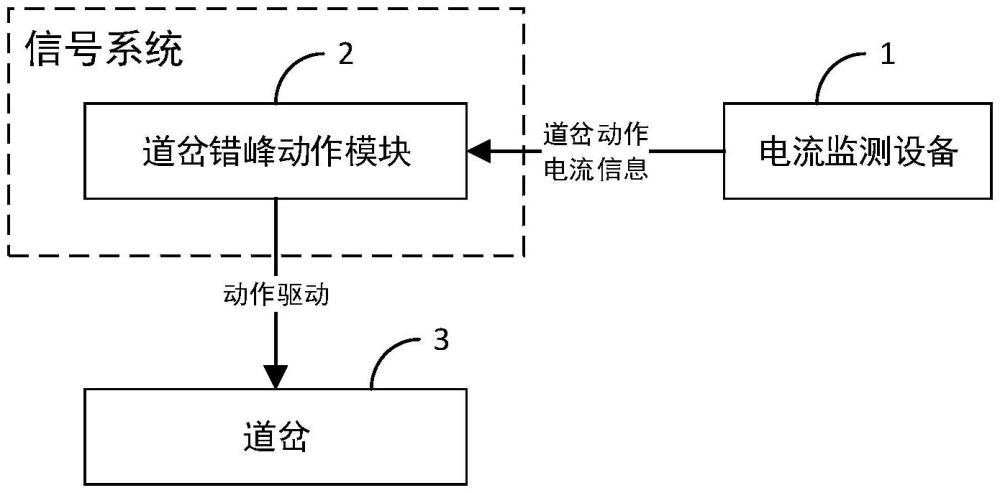

2、为了达到上述目的，本发明提供一种信号系统的道岔动作管理系统，包含：

3、电流监测设备，其连接电源屏，用于实时监控电源屏的道岔动作电流数值，所述道岔动作电流数值包含道岔动作直流数值和道岔动作交流数值；

4、道岔错峰动作模块，其连接所述电流监测设备，所述道岔错峰动作模块在接收到道岔动作命令后，根据直流道岔或交流道岔所对应的最大动作电流值，以及所述电流监测设备获得的电源屏的道岔动作电流数值，判定当前道岔动作电流是否超过电源屏的最大额定电流值，以确定道岔动作命令应立即下发至道岔，或延迟下发至道岔，或拒绝下发。

5、所述电流监测设备采用计算机联锁系统的电源电流接口设备，或信号监测系统的车站监测设备。

6、所述道岔错峰动作模块以软件形式实现，所述道岔错峰动作模块运行于下达道岔动作命令的信号系统软件设备中。

7、所述信号系统软件设备为自动列车监控系统的车站服务器设备，或自动列车监控系统的车站工作站设备，或计算机联锁系统的操作机设备，或计算机联锁系统的下位机设备，或调度集中系统的自律机设备，或调度集中系统的车务终端设备。

8、本发明还提供一种信号系统的道岔动作管理方法，道岔错峰动作模块在接收到道岔动作命令后，将直流道岔和交流道岔分开管理，为每个电源屏分别建立直流道岔待动作列表和交流道岔待动作列表；

9、道岔错峰动作模块将所有待动作直流道岔的最大动作电流值的累加值与电源屏的当前道岔动作直流值相加得到第一和值，如果所述第一和值小于等于电源屏的最大额定直流值，道岔错峰动作模块立即下发所有直流道岔动作命令，如果所述第一和值大于电源屏的最大额定直流值，道岔错峰动作模块延迟下发所有直流道岔动作命令，将所有直流道岔动作命令存入当前电源屏的直流道岔待动作列表；

10、道岔错峰动作模块将所有待动作交流道岔的最大动作电流值的累加值与电源屏的当前道岔动作交流值相加得到第二和值，如果所述第二和值小于等于电源屏的最大额定交流值，道岔错峰动作模块立即下发所有交流道岔动作命令，如果所述第二和值大于电源屏的最大额定交流值，道岔错峰动作模块延迟下发所有交流道岔动作命令，将所有交流道岔动作命令存入当前电源屏的交流道岔待动作列表。

11、道岔错峰动作模块从信号系统软件设备中获取道岔信息和电源屏信息，检索道岔信息获取直流道岔和交流道岔所对应的最大动作电流值，检索电源屏信息获取电源屏的最大额定直流值和最大额定交流值；

12、所述道岔信息至少包含：道岔型号、直流道岔或交流道岔、道岔型号可产生的最大动作电流值对照表；

13、所述电源屏信息至少包含：电源屏的最大额定直流值、电源屏的最大额定交流值、电源屏与道岔的供电关联关系。

14、道岔错峰动作模块实时更新电源屏的当前道岔动作直流值和当前道岔动作交流值；

15、道岔错峰动作模块读取直流道岔待动作列表的所有道岔信息，道岔错峰动作模块将直流道岔待动作列表中所有道岔的最大动作电流值的累加值与电源屏的当前道岔动作直流值相加得到第三和值，如果所述第三和值小于等于电源屏的最大额定直流值，道岔错峰动作模块立即下发所有直流道岔动作命令；

16、道岔错峰动作模块读取交流道岔待动作列表的所有道岔信息，道岔错峰动作模块将交流道岔待动作列表中所有道岔的最大动作电流值的累加值与电源屏的当前道岔动作交流值相加得到第四和值，如果所述第四和值小于等于电源屏的最大额定交流值，道岔错峰动作模块立即下发所有交流道岔动作命令。

17、如果所述第三和值大于电源屏的最大额定直流值，道岔错峰动作模块按照直流道岔的存入时间顺序，将直流道岔待动作列表中前n个道岔的最大动作电流值的累加值与电源屏的当前道岔动作直流值相加得到第五和值，其中，n为正整数，如果所述第五和值小于等于电源屏的最大额定直流值，道岔错峰动作模块立即下发前n个直流道岔动作命令，并在直流道岔待动作列表中删除前n个道岔；

18、如果所述第四和值大于电源屏的最大额定交流值，道岔错峰动作模块按照交流道岔的存入时间顺序，将交流道岔待动作列表中前n个道岔的最大动作电流值的累加值与电源屏的当前道岔动作交流值相加得到第六和值，其中，n为正整数，如果所述第六和值小于等于电源屏的最大额定交流值，道岔错峰动作模块立即下发前n个交流道岔动作命令，并在交流道岔待动作列表中删除前n个道岔。

19、如果所述第三和值大于电源屏的最大额定直流值，道岔错峰动作模块将直流道岔待动作列表中存入时间最早的一个或多个道岔的最大动作电流值的累加值与电源屏的当前道岔动作直流值相加得到第七和值，如果所述第七和值大于电源屏的最大额定直流值，道岔错峰动作模块拒绝下发直流道岔动作命令；

20、如果所述第四和值大于电源屏的最大额定交流值，道岔错峰动作模块将交流道岔待动作列表中存入时间最早的一个或多个道岔的最大动作电流值的累加值与电源屏的当前道岔动作交流值相加得到第八和值，如果所述第八和值大于电源屏的最大额定交流值，道岔错峰动作模块拒绝下发交流道岔动作命令。

21、道岔错峰动作模块实时更新直流道岔待动作列表和交流道岔待动作列表，如果直流道岔待动作列表或交流道岔待动作列表中有道岔的存入时间距当前时间超过最大等待动作时间，道岔错峰动作模块从直流道岔待动作列表或交流道岔待动作列表中删除该道岔。

22、本发明具有以下有益效果：

23、1、将直流道岔和交流道岔分开管理，避免出现多个直流道岔正在动作时，交流道岔不能动作的问题，提高了道岔动作整体效率。

24、2、道岔动作时，其产生的道岔动作电流先快速到达峰值后再缓慢回落，通过既有的道岔动作电流监控信息，当道岔动作电流峰值回落后，实际道岔动作电流值(即总电流值)也回落，在道岔没有停止动作时，也可根据实际道岔动作电流值，允许其它道岔开始动作，极大地提高了道岔动作整体效率。

25、3、即使道岔老化，也可根据实际道岔动作电流值，允许后续道岔动作命令下发。即使发生多个道岔不能到位的严重故障，也不影响其它道岔的正常动作，保障运营。

26、4、仅需预配置道岔和电源屏的相关信息，不需要额外调试工作，项目实施成本较低。

27、5、当车站改造使用了新道岔型号，也无需修改本发明的操作流程，即可满足智能错峰动作的需要。
