一种液压阻轮器的制作方法

本技术涉及阻轮器，具体为一种液压阻轮器。

背景技术：

1、阻轮器，也称阻车器，是煤矿运输系统的重要设施之一，属于防跑车装置，一般安装在斜坡上口。它一方面限定矿车停留在规定的位置，另一方面用于防止跑车事故的发生，常与推车机、翻车机、爬车、罐笼以及调度绞车等设备配合使用。

2、目前，我国煤矿仍然广泛使用手动阻车器，其类似于跷跷板结构，在轨道下开设一活动坑，阻车器的中部采用转轴固定在轨道两侧的铁轨上，阻车器的下端伸入活动坑内，其上端露出，在阻车器上引出以控制钢丝绳，通过该钢丝绳控制阻车器的上端翘起以阻挡矿车或控制阻车器的上端放下以通车。这种手动阻车器需要使用钢丝绳手动控制，然而，钢丝绳在使用一定时间后往往会出现延展性问题，打开使用时不能良好复位，具有一定的安全隐患，并且还会因井下环境因素出现锈蚀断裂，影响使用，需要定期更换钢丝绳，维护较为困难，所以，需要对现有技术进行改进，以满足实际需求。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种液压阻轮器，具备当矿车滚轮贴合弧形块顶部时，滑动块降低高度至感应器顶部，矿车滚轮压过弧形块，矿车滚轮来到安装座顶部的弧形块时，滑动块对感应器第二次进行按压，启动电机缸对弧形块进行高度调节，对矿车滚轮进行限位，方便对矿车进行阻挡的优点，解决了上述技术问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种液压阻轮器，包括阻轮器，所述阻轮器包括安装座、固定块、安装口、滑动口、滑动块、感应器、弧形块、底块、安装箱、连接杆和充电口；

5、所述安装座底部安装有固定块，所述安装座顶面设有安装口，所述安装口内壁设有滑动口，所述弧形块外壁安装有滑动块，所述滑动口底部安装有感应器，所述安装箱安装于安装座内腔，所述安装箱顶部安装有连接杆，所述连接杆顶部安装有底块，所述安装座一侧安装有充电口。

6、优选的，所述安装座底部四角处均固定安装有固定块，所述固定块顶面中端均开设有螺纹孔。

7、通过上述技术方案，安装座底面贴合指定位置，旋转固定螺栓对螺纹孔进行螺纹安装，方便对固定块进行限位，对安装座进行固定，方便后续对矿车进行限位。

8、优选的，所述安装座顶面两侧顶部与底部均开设有安装口，所述弧形块底部固定安装有底块，所述安装口与弧形块、底块配套使用。

9、通过上述技术方案，矿车通过轨道移动至安装座顶部，矿车的滚轮沿着弧形块移动至安装座一端，穿过安装座，对矿车进行运输与导向。

10、优选的，所述安装口正面内壁中端与背面内壁中端均开设有滑动口，所述底块正面顶部中端与背面顶部中端均固定安装有滑动块，所述滑动块与滑动口滑动连接。

11、通过上述技术方案，当矿车经过安装座顶部时，矿车滚轮按压弧形块顶部，对弧形块进行高度调节，弧形块降低高度，滑动块随着滑动口移动至滑动口底部，对弧形块与底块进行高度调节。

12、优选的，所述安装箱底面内壁固定安装有电机缸，所述安装箱的内壁固定安装有防潮棉板，所述电机缸的输出端固定安装有连接杆。

13、通过上述技术方案，防潮棉板可吸取安装箱中来自外部空气中的湿气，降低安装箱中湿气的浓度，减少湿气对电机缸的伤害。

14、优选的，所述连接杆顶部固定安装有底块，所述底块顶部固定安装有弧形块，所述滑动口底面内壁固定安装有感应器，所述安装座侧面中端固定安装有充电口。

15、通过上述技术方案，当矿车滚轮贴合弧形块顶部时，滑动块降低高度至感应器顶部，矿车滚轮压过弧形块，矿车滚轮来到安装座顶部的弧形块时，滑动块对感应器第二次进行按压，启动电机缸对弧形块进行高度调节，对矿车滚轮进行限位，方便对矿车进行阻挡。

16、与现有技术相比，本实用新型提供了一种液压阻轮器，具备以下有益效果：

17、1、本实用新型通过当矿车滚轮贴合弧形块顶部时，滑动块降低高度至感应器顶部，矿车滚轮压过弧形块，矿车滚轮来到安装座顶部的弧形块时，滑动块对感应器第二次进行按压，启动电机缸对弧形块进行高度调节，对矿车滚轮进行限位，方便对矿车进行阻挡。

18、2、本实用新型通过安装座底面贴合指定位置，旋转固定螺栓对螺纹孔进行螺纹安装，方便对固定块进行限位，对安装座进行固定，方便后续对矿车进行限位。

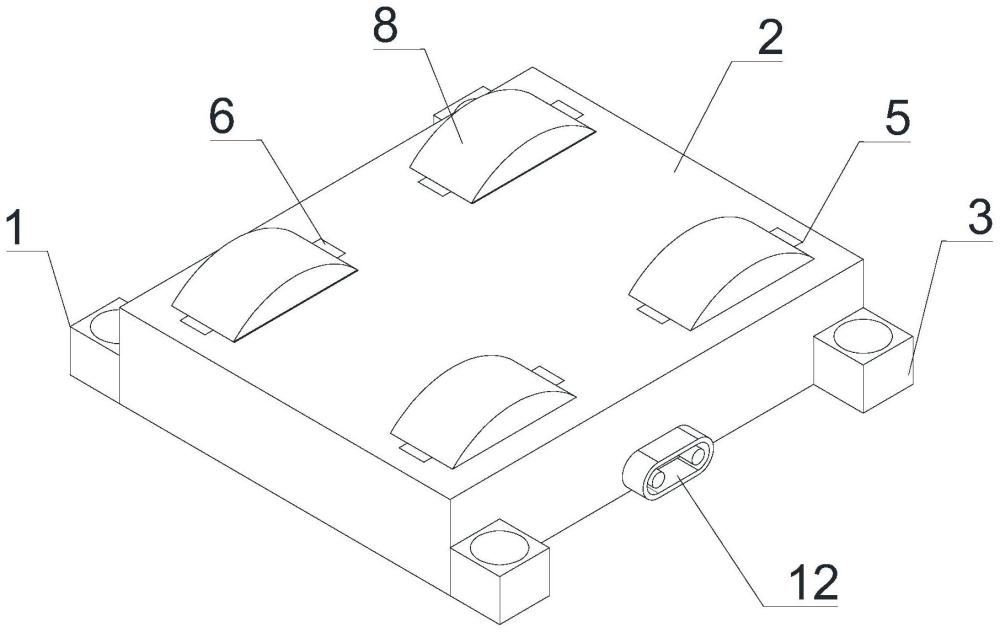

1.一种液压阻轮器，包括阻轮器(1)，其特征在于：所述阻轮器(1)包括安装座(2)、固定块(3)、安装口(4)、滑动口(5)、滑动块(6)、感应器(7)、弧形块(8)、底块(9)、安装箱(10)、连接杆(11)和充电口(12)；

2.根据权利要求1所述的一种液压阻轮器，其特征在于：所述安装座(2)底部四角处均固定安装有固定块(3)，所述固定块(3)顶面中端均开设有螺纹孔。

3.根据权利要求1所述的一种液压阻轮器，其特征在于：所述安装座(2)顶面两侧顶部与底部均开设有安装口(4)，所述弧形块(8)底部固定安装有底块(9)，所述安装口(4)与弧形块(8)、底块(9)配套使用。

4.根据权利要求1所述的一种液压阻轮器，其特征在于：所述安装口(4)正面内壁中端与背面内壁中端均开设有滑动口(5)，所述底块(9)正面顶部中端与背面顶部中端均固定安装有滑动块(6)，所述滑动块(6)与滑动口(5)滑动连接。

5.根据权利要求1所述的一种液压阻轮器，其特征在于：所述安装箱(10)底面内壁固定安装有电机缸，所述安装箱(10)的内壁固定安装有防潮棉板，所述电机缸的输出端固定安装有连接杆(11)。

6.根据权利要求1所述的一种液压阻轮器，其特征在于：所述连接杆(11)顶部固定安装有底块(9)，所述底块(9)顶部固定安装有弧形块(8)，所述滑动口(5)底面内壁固定安装有感应器(7)，所述安装座(2)侧面中端固定安装有充电口(12)。
