旋转座椅的制作方法

本发明涉及车辆座椅，具体是一种用于列车上的旋转座椅。

背景技术：

1、众所众知，列车往返于两地之间，需要改变其运行方向。由于列车较长，而且不能脱离轨道，因此不能像汽车那样方便整体掉头。当需要改变运行方向时，通常是先将车头单独调转方向，然后由之前的牵引车厢前端改为牵引车厢后端，来实现运行方向的改变。而像动车组列车由于车头和车尾都有驾驶台，可以直接从车头走到车尾，从而改变列车的运行方向，它们可以在不改变列车物理方向的情况下，通过改变驾驶端来实现方向的改变，效率更高。由于列车物理方便不变，当改变运行方向时，车厢内部原来面向前进方向乘坐的座椅此时与运行方向相反，乘坐舒适性较差。因此动车组列车在改变运行方向后，座椅也随之调整旋转180度，改变乘坐方向与运行方向一致，极大的提高了舒适性。但是这种座椅通常是2到3人乘坐的整体座椅，只能进行180度的旋转调整。在列车餐车等区域还有一些独立的座椅，这些座椅乘座更加宽敞舒适，需要调整的角度范围更自由。中国专利文献cn212637494u公开了一种铁路客车专用座椅旋转机构，包含座椅座面、座椅底架、旋转框架、旋转轴承、旋转轴和固定框架,座椅座面的下面与旋转框架固定连接，固定框架设置在座椅底架上，旋转框架位于固定框架上方；所述旋转框架由骨架边框6、连接梁1和旋转梁2构成，两个骨架边框6相互平行布置，两个连接梁1相互平行布置，两个骨架边框6和两个连接梁1一起构成一个矩形框架，旋转梁2设置在矩形框架中间，旋转梁2与连接梁1平行，旋转梁2的两端分别固定在两个骨架边框6上；所述固定框架由底架梁5和支撑梁8构成，四个支撑梁8垂直布置，底架梁5水平布置，支撑梁8的底端固定连接在座椅底架4上，支撑梁8的顶端固定连接在底架梁5上，座椅底架4、底架梁5与四个支撑梁8之间形成一个旋转轴空间9；旋转轴7穿过并固定在底架梁5上，旋转轴7的下部位于旋转轴空间9内，旋转轴7的上部与旋转轴承3的内套固定连接，旋转轴承3的外套与旋转梁2固定连接；旋转轴承3位于矩形框架的中心位置。所述骨架边框6延伸到矩形框架外，骨架边框6的两个端部分别设有座椅旋转限位梁10，用于安装座椅扶手。座椅旋转限位梁10的两端分别与两个骨架边框6固定连接。该结构不能定位，列车运行时会影响乘坐的舒适性。中国专利文献cn204309783u公开了一种列车座椅旋转机构，它主要包括座椅底架和设在座椅底架上的座椅转架，其与现有技术的区别在于：座椅底架和座椅转架的中心处设有一转轴，转轴与座椅底架之间设有一推力调心滚子轴承，推力调心滚子轴承与座椅底架之间通过垫圈组件相连，座椅底架和座椅转架之间设有上、下滑条。座椅底架的圆心处设有一通孔，通孔内设有转轴，座椅底架的通孔周设有一封闭的凹槽，凹槽呈方形，凹槽内设有推力调心滚子轴承。该结构采用转轴、推力调心滚子轴承、卡入式的上、下滑条来替代了原有的转轴与底架的连接方式，这样既能减小座椅的旋转力，同时也减低了座椅的晃动量和滑条的断裂，依旧存在无法定位的问题。而且，上述两种旋转结构的旋转力都无法调节，长时间使用会越来越松，而且没有减震结构，舒适性较差。同时，列车上人员聚集，对防火有较高的要求，需要座椅具有良好的防火性。

技术实现思路

1、本发明的目的是提供一种结构简单，防火性较好，能调节旋转力且舒适性较好的用于列车上的旋转座椅。

2、实现本发明目的的基本技术方案是：一种旋转座椅，包括安装座组件、旋转连接组件和座椅，安装座组件包括固定座，座椅通过旋转连接组件转动设置在固定座上，其特征在于：还包括限位组件。旋转连接组件包括连接盘、摩擦盘、上夹紧盘、下夹紧盘和座椅安装盘。上夹紧盘和下夹紧盘通过摩擦盘将连接盘相应部分夹紧固定，上夹紧盘、下夹紧盘和座椅安装盘固定连接且相对于连接盘可以转动，转动阻尼可以调节。限位组件包括自锁气缸，自锁气缸一端铰接固定设置在固定座上，另一端转动连接在下夹紧盘上。

3、进一步的，为了提高安装的牢固度，安装座组件还包括加强座，固定座采用悬臂结构，加强座固定设置在固定座上。连接盘固定安装在固定座和加强座上。

4、进一步的，为了配合座椅的旋转角度以及保护自锁气缸，限位组件还包括限位档杆和限位挡块。限位档杆通过一组调节螺钉固定设置在下夹紧盘和上夹紧盘上，调节螺钉的螺杆从下向上依次穿过限位档杆和下夹紧盘后旋合在上夹紧盘上。限位挡块有2个，限位档杆被限位在2个限位挡块之间。

5、为了便于调节控制摩擦力，摩擦盘采用尼龙材料制成。

6、进一步的，为了提高乘坐的舒适性，旋转连接组件还包括减震组件。减震组件包括三个或三个以上的减震垫，各减震垫呈正多边形或矩形设置在座椅安装盘上。座椅固定设置在座椅安装盘上，减震垫的相应部分位于座椅和座椅安装盘之间。

7、进一步的，为了便于清洁，维修更换，座椅包括本体、椅垫组件和靠背组件。椅垫组件和靠背组件可拆卸设置在本体上。

8、进一步的，为了提高乘坐的舒适性和承载强度，本体为玻璃钢一体件，本体包括承载部和呈u型的靠背部。靠背部围绕承载部左右两侧和后侧设置。承载部上固定设置有加强连接座板，加强连接座板固定设置在座椅安装盘上。

9、进一步了，为了提高防火性能和便于更换坐垫装饰套，椅垫组件包括坐垫固定板、坐垫、坐垫防火套、坐垫装饰套和坐垫装饰套连接组件。

10、坐垫粘结固定在坐垫固定板上。坐垫防火套采用聚酯防火绒布制成，坐垫防火套粘结固定包覆在坐垫上。坐垫装饰套采用皮革材料制成，坐垫装饰套通过坐垫装饰套连接组件可拆卸固定包覆在坐垫防火套外。

11、进一步了，为了提高防火性能和便于更换靠垫装饰套，靠背组件包括骨架、靠垫、靠垫防火套、靠垫装饰套和靠垫装饰套连接组件。

12、骨架固定连在加强连接座板上。靠垫粘结固定在骨架上。靠垫防火套采用聚酯防火绒布制成，靠垫防火套粘结固定包覆在靠垫上。靠垫装饰套采用皮革材料制成，靠垫装饰套通过靠垫装饰套连接组件可拆卸固定包覆在靠垫防火套外。

13、进一步的，为了便于拆卸和更换，加强连接座板的后部设有坐垫第一插板。靠背部的内侧上部左右两侧和后部上设有靠背第一插板。靠背部的下部左右两侧设有靠背魔术贴。椅垫组件还包括坐垫插接板。坐垫插接板固定设置在坐垫固定板的下侧后部上，与坐垫第一插板相互插接配合固定连接。靠背组件还包括靠垫插接板，靠垫插接板固定设置在骨架的外侧上部左右两侧和后部上，分别与本体上相应的靠背第一插板相互插接配合固定连接。靠背魔术贴的一片固定设置在靠背部上，另一片固定设置在靠垫的相应部位上。

14、本发明具有以下的有益效果：（1）本发明的旋转座椅结构简单，座椅旋转后可定位在该相应的旋转角度，调节范围自由，安装适应能力强。（2）本发明的旋转座椅的椅垫组件和靠背组件均可以拆卸，便于维修更换。椅垫组件和靠背组件均设有防火套，大大提高了防火能力，使用安全性大大提高。（3）本发明的旋转座椅的旋转连接组件设有减震组件，大大提高了座椅乘坐的舒适性，同时能有效降低噪音。

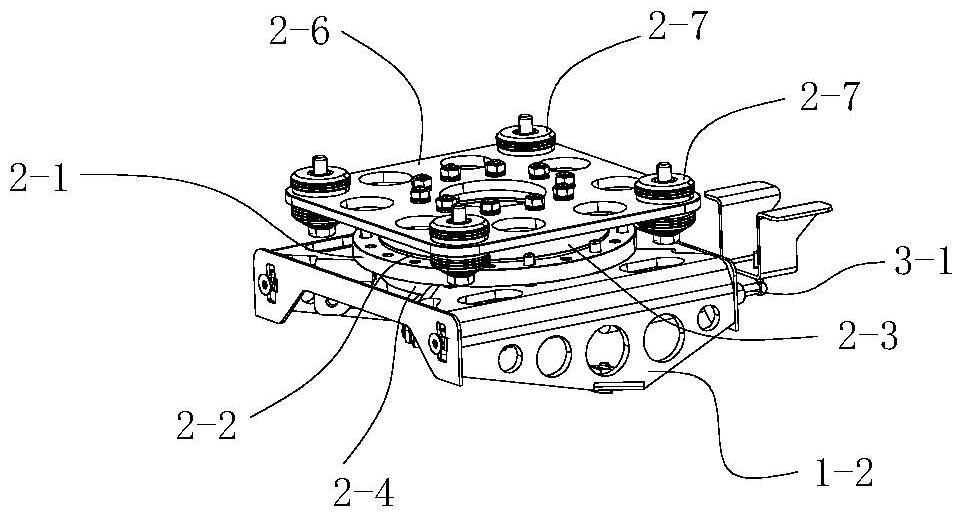

1.一种旋转座椅，包括安装座组件（1）、旋转连接组件（2）和座椅（4），安装座组件（1）包括固定座（1-1），座椅（4）通过旋转连接组件（2）转动设置在固定座（1-1）上，其特征在于：还包括限位组件（3）；旋转连接组件（2）包括连接盘（2-1）、摩擦盘（2-2）、上夹紧盘（2-3）、下夹紧盘（2-4）和座椅安装盘（2-6）；上夹紧盘（2-3）和下夹紧盘（2-4）通过摩擦盘（2-2）将连接盘（2-1）相应部分夹紧固定，上夹紧盘（2-3）、下夹紧盘（2-4）和座椅安装盘（2-6）固定连接且相对于连接盘（2-1）可以转动，转动阻尼可以调节；限位组件（3）包括自锁气缸（3-1），自锁气缸（3-1）一端铰接固定设置在固定座（1-1）上，另一端转动连接在下夹紧盘（2-4）上。

2.根据权利要求1所述的旋转座椅，其特征在于：安装座组件（1）还包括加强座（1-2），固定座（1-1）采用悬臂结构，加强座（1-2）固定设置在固定座（1-1）上；连接盘（2-1）固定安装在固定座（1-1）和加强座（1-2）上。

3.根据权利要求1所述的旋转座椅，其特征在于：限位组件（3）还包括限位档杆（3-2）和限位挡块（3-3）；限位档杆（3-2）通过一组调节螺钉（3-21）固定设置在下夹紧盘（2-4）和上夹紧盘（2-3）上，调节螺钉（3-21）的螺杆从下向上依次穿过限位档杆（3-2）和下夹紧盘（2-4）后旋合在上夹紧盘（2-3）上；限位挡块（3-3）有2个，限位档杆（3-2）被限位在2个限位挡块（3-3）之间。

4.根据权利要求1所述的旋转座椅，其特征在于：摩擦盘（2-2）采用尼龙材料制成。

5.根据权利要求1所述的旋转座椅，其特征在于：旋转连接组件（2）还包括减震组件（2-7）；减震组件（2-7）包括三个或三个以上的减震垫（2-71），各减震垫（2-71）呈正多边形或矩形设置在座椅安装盘（2-6）上；座椅（4）固定设置在座椅安装盘（2-6）上，减震垫（2-71）的相应部分位于座椅（4）和座椅安装盘（2-6）之间。

6.根据权利要求1所述的旋转座椅，其特征在于：座椅（4）包括本体（4-1）、椅垫组件（4-2）和靠背组件（4-3）；椅垫组件（4-2）和靠背组件（4-3）可拆卸设置在本体（4-1）上。

7.根据权利要求6所述的旋转座椅，其特征在于：本体（4-1）为玻璃钢一体件，本体（4-1）包括承载部（4-11）和呈u型的靠背部（4-12）；靠背部（4-12）围绕承载部（4-11）左右两侧和后侧设置；承载部（4-11）上固定设置有加强连接座板（4-13），加强连接座板（4-13）固定设置在座椅安装盘（2-6）上。

8.根据权利要求7所述的旋转座椅，其特征在于：椅垫组件（4-2）包括坐垫固定板（4-21）、坐垫（4-22）、坐垫防火套（4-23）、坐垫装饰套（4-24）和坐垫装饰套连接组件（4-25）；

9.根据权利要求7所述的旋转座椅，其特征在于：靠背组件（4-3）包括骨架（4-31）、靠垫（4-32）、靠垫防火套（4-33）、靠垫装饰套（4-34）和靠垫装饰套连接组件（4-35）；

10.根据权利要求7所述的旋转座椅，其特征在于：加强连接座板（4-13）的后部设有坐垫第一插板（4-14）；靠背部（4-12）的内侧上部左右两侧和后部上设有靠背第一插板（4-15）；靠背部（4-12）的下部左右两侧设有靠背魔术贴（4-16）；椅垫组件（4-2）还包括坐垫插接板（4-26）；坐垫插接板（4-26）固定设置在坐垫固定板（4-21）的下侧后部上，与坐垫第一插板（4-14）相互插接配合固定连接；靠背组件（4-3）还包括靠垫插接板（4-36），靠垫插接板（4-36）固定设置在骨架（4-31）的外侧上部左右两侧和后部上，分别与本体（4-1）上相应的靠背第一插板（4-15）相互插接配合固定连接；靠背魔术贴（4-16）的一片固定设置在靠背部（4-12）上，另一片固定设置在靠垫（4-32）的相应部位上。
