一种消防水阀远程开启电源装置的制作方法

本技术属于消防器材，具体涉及一种消防水阀远程开启电源装置。

背景技术：

1、消防器材是指用于灭火、防火以及火灾事故的器材，常见的消防器材：手提式灭火器、灭火毯、防烟面罩、逃生绳、缓降器，灭火器具包含：七氟丙烷灭火装置、二氧化碳灭火器、1211灭火器、干粉灭火器、酸碱泡沫灭火器、四氯化碳灭火器、灭火器挂具、机械泡沫灭火器、水型灭火器、其他灭火器具等。

2、消防水阀是作为消防供水设备中必不可少的一种设施，而消防水阀通常需要远程进行开启，以满足水阀的启动自动化，一般的方式大多为电话遥控，具体做法为，首先，在消防水泵控制箱内安装一个电话接收器模块，然后将该模块与手机绑定。当需要远程启动消防水泵时，只需通过指定的手机拨打预设的号码，电话接收器模块接收到指令后，自动启动消防水泵，这就需要将水阀上安装一个电源，以满足接受器模块的日常供电，但现有的电源安装至电池壳壳体内部时，大多通过螺栓进行连接，这种连接方式不够便捷和自动化。

技术实现思路

1、本实用新型的目的在于提供一种消防水阀远程开启电源装置，旨在解决现有技术中电源安装至电池壳壳体内部时，大多通过螺栓进行连接，这种连接方式不够便捷和自动化的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

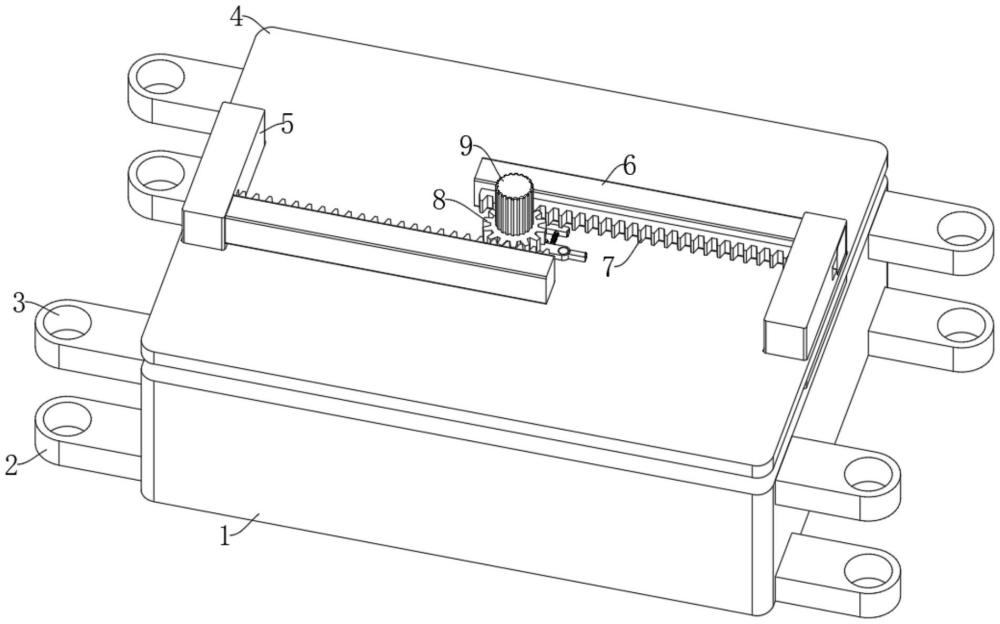

3、一种消防水阀远程开启电源装置，包括：

4、电池壳，所述电池壳内固定连接有电池，且电池壳的下端设置有电话接收器，所述电池和电话接收器之间电性连接；

5、盖板，所述盖板可拆卸连接于电池壳的上端；

6、齿轮，所述齿轮通过转轴转动连接于盖板的上端；

7、两组连接机构，每组所述连接机构均由连接板、连接槽、插接杆、齿条、啮合槽和插接槽组成，所述连接槽开设于盖板的上端，所述连接板固定连接于电池壳的上端，所述啮合槽和插接槽均开设于连接板的一端，所述插接杆活动插接于插接槽内，所述齿条固定连接于插接杆的一端，且齿条滑动于啮合槽内；以及

8、角度固定机构，所述角度固定机构设于盖板的上侧。

9、作为本实用新型一种优选的方案，所述角度固定机构由棘轮、棘爪、弹簧和固定板组成，所述棘轮固定连接于转轴的圆周表面，所述棘爪通过转杆转动连接于盖板的上端，且棘爪与棘轮间歇啮合，所述固定板固定连接于盖板的上端，所述弹簧固定连接于棘爪和固定板的相靠近端。

10、作为本实用新型一种优选的方案，所述棘爪的一端固定连接有拨块，所述盖板的上端固定连接有防脱块，所述转轴的上端固定连接有握把。

11、作为本实用新型一种优选的方案，所述盖板的上端固定连接有水平块，所述插接杆的下端开设有限位槽，且插接杆通过限位槽滑动连接于水平块的外表面。

12、作为本实用新型一种优选的方案，所述限位槽的两侧内壁之间固定连接有防掉杆，所述水平块的一端开设有稳定槽，所述防掉杆滑动连接于稳定槽内。

13、作为本实用新型一种优选的方案，所述盖板和电池壳的两端均固定连接有两个连接杆，多个所述连接杆的上端均开设有连接孔。

14、本实用新型的有益效果：

15、1、本方案中，通过电池可以为电话接收器供电，而电话接收器在实际使用时，可以和消防水阀以及外部控制终端进行连接，方便通过电话接收器进行电话遥控，而在电池断电或电源耗尽时，可以逆时针转动齿轮，使得两组连接机构收缩，使得盖板可以拿取，方便对电池更换，同样的顺时针转动齿轮，将连接机构扩张，将盖板固定在电池壳的上端，将电池固定住，提高其更换便捷性和速度。

16、2、本方案中，通过多个连接孔和多个连接杆可以使本装置更加便捷和水阀进行连接，在插接杆进行滑动时，会通过限位槽在水平块的外表面进行滑动，提高插接杆的水平滑动稳定性。

1.一种消防水阀远程开启电源装置，其特征在于，包括：

2.根据权利要求1所述的一种消防水阀远程开启电源装置，其特征在于，所述角度固定机构由棘轮(10)、棘爪(11)、弹簧(14)和固定板(13)组成，所述棘轮(10)固定连接于转轴的圆周表面，所述棘爪(11)通过转杆转动连接于盖板(4)的上端，且棘爪(11)与棘轮(10)间歇啮合，所述固定板(13)固定连接于盖板(4)的上端，所述弹簧(14)固定连接于棘爪(11)和固定板(13)的相靠近端。

3.根据权利要求2所述的一种消防水阀远程开启电源装置，其特征在于，所述棘爪(11)的一端固定连接有拨块(12)，所述盖板(4)的上端固定连接有防脱块(15)，所述转轴的上端固定连接有握把(9)。

4.根据权利要求3所述的一种消防水阀远程开启电源装置，其特征在于，所述盖板(4)的上端固定连接有水平块(19)，所述插接杆(6)的下端开设有限位槽，且插接杆(6)通过限位槽滑动连接于水平块(19)的外表面。

5.根据权利要求4所述的一种消防水阀远程开启电源装置，其特征在于，所述限位槽的两侧内壁之间固定连接有防掉杆(20)，所述水平块(19)的一端开设有稳定槽，所述防掉杆(20)滑动连接于稳定槽内。

6.根据权利要求5所述的一种消防水阀远程开启电源装置，其特征在于，所述盖板(4)和电池壳(1)的两端均固定连接有两个连接杆(2)，多个所述连接杆(2)的上端均开设有连接孔(3)。
