一种高空作业防坠锁的制作方法

本技术涉及高空作业，具体为一种高空作业防坠锁。

背景技术：

1、高空作业通常指的是高处作业，指人在一定位置为基准的高处进行的作业。目前的高空作业，大多是通过在高处固定支撑架，并在支撑架上设置可收入的绳索，绳索悬吊一操作平台，工作人员站在操作平台上进行作业。为了提高安全性，还需在工作人员身上绑安全带，安全带再通过挂钩挂在绳索上。

2、而目前的挂钩存在以下问题：现有的挂钩大多是直接套在绳索上，而不能将绳索固定在挂钩上，导致挂钩容易在绳索上滑动，当工作人员意外掉落时，挂钩会随着工作人员在绳索上向下滑动，发生危险。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种高空作业防坠锁，以解决目前绳索无法紧固地套设在挂钩上而容易发生危险的问题。

2、为解决上述技术问题，本实用新型提供如下技术方案：

3、一种高空作业防坠锁，包括圆轮，圆轮的中心设有中心孔，圆轮的外围设有若干卡槽，圆轮上还设有一与中心孔连通的缺口，中心孔内活动设置有压紧机构，圆轮内设有驱动压紧机构运动的驱动机构，将绳索由缺口插入中心孔后，通过驱动机构驱动压紧机构运动，以将绳索紧压在中心孔的内壁上；所述圆轮的一侧焊接有挂钩。

4、优选的，所述压紧机构包括传动块、固定于传动块上的第一压块、铰接于第一压块远离缺口一侧的第二压块，第一压块和第二压块的相对面连接有一呈l型的弹片，通过弹片的弹力使第二压块与第一压块保持一角度。

5、上述技术方案，从缺口处插入绳索，使绳索由第二压块的一侧进入中心孔，并使绳索到达第一压块和第二压块的下方，以便进行初步固定。

6、优选的，所述驱动机构包括转动连接于圆轮内的丝杆，丝杆的内端位于中心孔内的一侧，丝杆的两侧设有与中心孔壁连接的导杆，传动块与丝杆螺纹连接，传动块与导杆滑动连接，丝杆的外端连接有旋钮。

7、上述技术方案，当绳索进入中心孔内后，转动旋钮，带动丝杆转动，丝杆转动过程中带动滑块在导杆上移动，从而通过第二压块挤压绳索，第二压块在挤压绳索的过程中会挤压弹片，使第二压块无限靠近第一压块，此时第二压块可将绳索紧固地压在中心孔内壁上，使绳索初步固定。

8、优选的，所述挂钩包括钩体、通过转轴转动连接于钩体上的封杆，转轴上套设有扭力弹簧，通过扭力弹簧使封杆抵靠在钩体的内侧。

9、上述技术方案，通过挂钩可与工作人员身上的安全带连接，而封杆位于钩体的内侧，可防止封杆从钩体内转出，从而防止挂钩与安全带脱离。

10、与现有技术相比，本实用新型具备以下有益效果：

11、将挂钩与工作人员身上的安全带连接，将绳索由缺口插入中心孔，然后通过驱动机构驱动压紧机构将绳索紧压在中心孔壁上，使绳索初步固定，然后再将绳索绕圆轮的外周依次卡设在所有的卡槽内，从而使绳索与圆轮完全紧固，防止绳索在中心孔内滑动，提高了安全性。

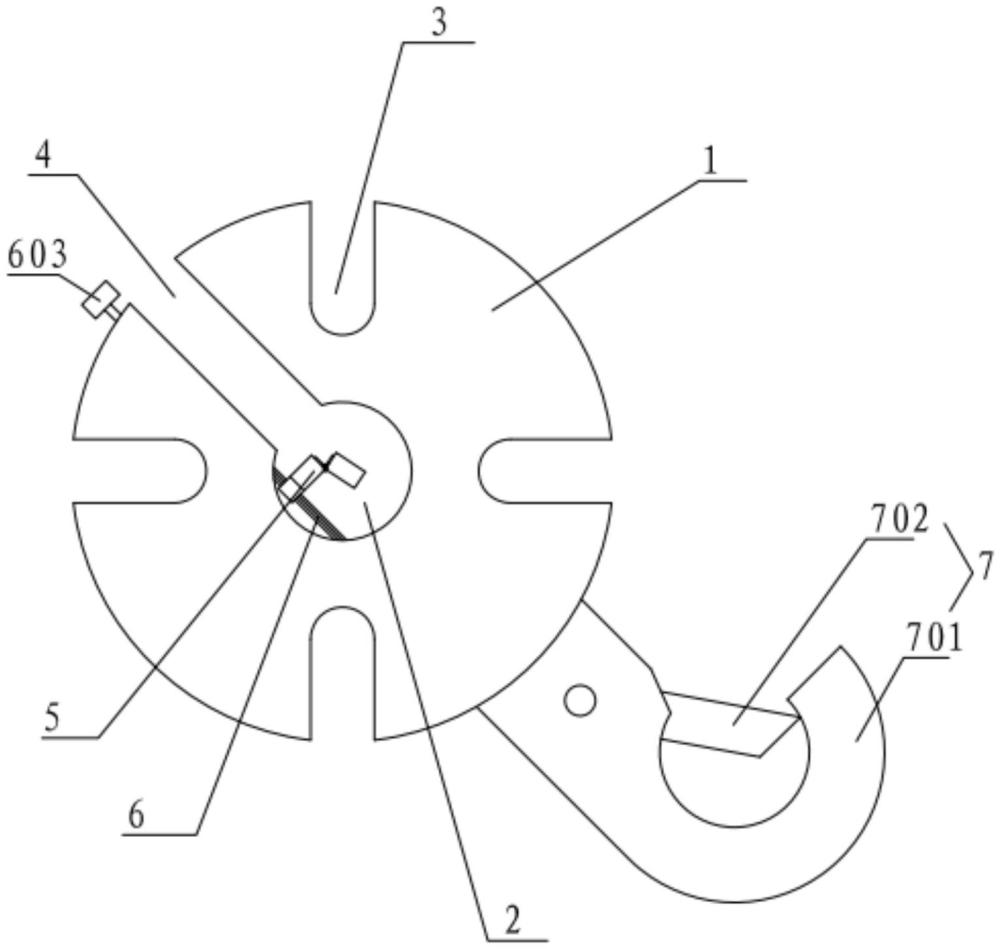

1.一种高空作业防坠锁，其特征在于，包括圆轮(1)，圆轮(1)的中心设有中心孔(2)，圆轮(1)的外围设有若干卡槽(3)，圆轮(1)上还设有一与中心孔(2)连通的缺口(4)，中心孔(2)内活动设置有压紧机构(5)，圆轮(1)内设有驱动压紧机构(5)运动的驱动机构(6)，将绳索由缺口(4)插入中心孔(2)后，通过驱动机构(6)驱动压紧机构(5)运动，以将绳索紧压在中心孔(2)的内壁上；所述圆轮(1)的一侧焊接有挂钩(7)。

2.根据权利要求1所述的一种高空作业防坠锁，其特征在于：所述压紧机构(5)包括传动块(501)、固定于传动块上的第一压块(502)、铰接于第一压块远离缺口一侧的第二压块(503)，第一压块(502)和第二压块(503)的相对面连接有一呈l型的弹片(504)，通过弹片(504)的弹力使第二压块(503)与第一压块(502)保持一角度。

3.根据权利要求2所述的一种高空作业防坠锁，其特征在于：所述驱动机构(6)包括转动连接于圆轮(1)内的丝杆(601)，丝杆(601)的内端位于中心孔(2)内的一侧，丝杆(601)的两侧设有与中心孔(2)壁连接的导杆(602)，传动块(501)与丝杆(601)螺纹连接，传动块(501)与导杆(602)滑动连接。

4.根据权利要求3所述的一种高空作业防坠锁，其特征在于：所述丝杆(601)的外端连接有旋钮(603)。

5.根据权利要求1-4任一项所述的一种高空作业防坠锁，其特征在于：所述挂钩(7)包括钩体(701)、通过转轴转动连接于钩体(701)上的封杆(702)，转轴上套设有扭力弹簧，通过扭力弹簧使封杆(702)抵靠在钩体(701)的内侧。
