一种用于液体降温的间接安全换热装置的制作方法

本技术涉及换热，具体为一种用于液体降温的间接安全换热装置。

背景技术：

1、目前在对次氯酸钠冷却时，通常是使冷却液在换热盘管中进行流通以对次氯酸钠进行冷却，但是在这过程中，如果换热盘管发生损坏，其冷却液会直接进入次氨酸钠装置中，影响次氯酸钠溶液安全。因此，发明一种用于液体降温的间接安全换热装置。

技术实现思路

1、鉴于上述和/或现有一种用于液体降温的间接安全换热装置中存在的问题，提出了本实用新型。

2、因此，本实用新型的目的是提供一种用于液体降温的间接安全换热装置，能够解决上述提出现有的问题。

3、为解决上述技术问题，根据本实用新型的一个方面，本实用新型提供了如下技术方案：

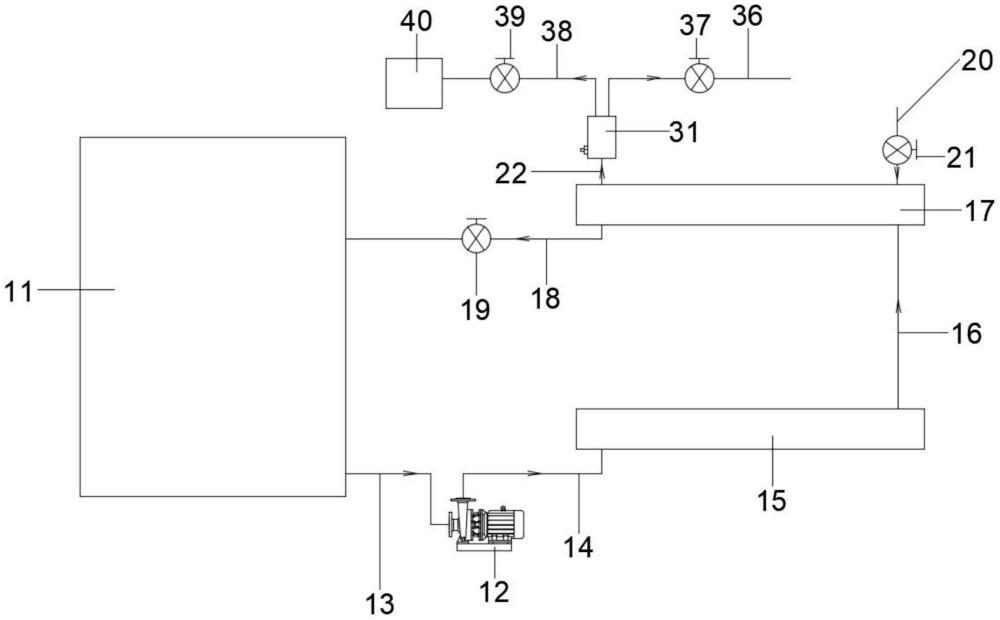

4、一种用于液体降温的间接安全换热装置，其包括能够利用冷却水对次氯酸钠进行冷却的冷却组件，还包括：

5、能够在冷却组件发生损坏时，避免冷却水或含有冷却水的次氯酸钠进入到次氨酸钠装置中的阻断组件，且阻断组件与冷却组件相连接。

6、作为本实用新型所述的一种用于液体降温的间接安全换热装置的一种优选方案，其中：所述冷却组件包括：

7、其内腔设有冷却水的水箱；

8、水泵；

9、第一管道，所述第一管道固定安装在水泵的进水口上，且第一管道的一端固定安装在水箱的出水口上。

10、作为本实用新型所述的一种用于液体降温的间接安全换热装置的一种优选方案，其中：所述冷却组件还包括：

11、第二管道，所述第二管道固定安装在水泵的出水口上；

12、蒸发器，所述蒸发器的进水口固定安装第二管道；

13、第三管道，所述第三管道固定安装在蒸发器的出水口上；

14、换热器，所述换热器的进水口固定安装第三管道。

15、作为本实用新型所述的一种用于液体降温的间接安全换热装置的一种优选方案，其中：所述冷却组件还包括：

16、第四管道，所述第四管道固定安装在换热器的出水口上，且第四管道的一端固定安装在水箱的进水口上；

17、第一电磁阀，所述第一电磁阀设在第四管道上。

18、作为本实用新型所述的一种用于液体降温的间接安全换热装置的一种优选方案，其中：所述冷却组件还包括：

19、第五管道，所述第五管道固定安装在换热器的进液口上；

20、第二电磁阀，所述第二电磁阀设在第五管道上；

21、第六管道，所述第六管道固定安装在换热器的出液口上。

22、作为本实用新型所述的一种用于液体降温的间接安全换热装置的一种优选方案，其中：所述阻断组件包括：

23、空心管；

24、第一挡板，所述第一挡板固定安装在空心管的一端上，且第一挡板的中部固定安装第六管道；

25、ph值传感器，所述ph值传感器固定安装在空心管的侧壁上；

26、第二挡板，所述第二挡板固定安装在空心管的另一端上。

27、作为本实用新型所述的一种用于液体降温的间接安全换热装置的一种优选方案，其中：所述阻断组件还包括：

28、第七管道，所述第七管道固定安装在第二挡板的右侧上；

29、第三电磁阀，所述第三电磁阀设在第七管道上。

30、作为本实用新型所述的一种用于液体降温的间接安全换热装置的一种优选方案，其中：所述阻断组件还包括：

31、第八管道，所述第八管道固定安装在第二挡板的左侧上；

32、第四电磁阀，所述第四电磁阀设在第八管道上；

33、采集箱，所述第八管道的一端固定安装在采集箱的进水口上。

34、与现有技术相比：

35、通过设置阻断组件，具有能够实现在冷却组件发生损坏时，避免冷却水或含有冷却水的次氯酸钠进入到次氨酸钠装置中，进而能够避免影响到次氯酸钠溶液安全，此外，还能够避免造成冷却水浪费。

1.一种用于液体降温的间接安全换热装置，包括能够利用冷却水对次氯酸钠进行冷却的冷却组件，其特征在于，还包括：

2.根据权利要求1所述的一种用于液体降温的间接安全换热装置，其特征在于，所述冷却组件包括：

3.根据权利要求2所述的一种用于液体降温的间接安全换热装置，其特征在于，所述冷却组件还包括：

4.根据权利要求3所述的一种用于液体降温的间接安全换热装置，其特征在于，所述冷却组件还包括：

5.根据权利要求4所述的一种用于液体降温的间接安全换热装置，其特征在于，所述冷却组件还包括：

6.根据权利要求1所述的一种用于液体降温的间接安全换热装置，其特征在于，所述阻断组件包括：

7.根据权利要求6所述的一种用于液体降温的间接安全换热装置，其特征在于，所述阻断组件还包括：

8.根据权利要求7所述的一种用于液体降温的间接安全换热装置，其特征在于，所述阻断组件还包括：
