一种空调冷凝装置的制作方法

本技术属于一种空调配件，更具体地说，特别涉及一种空调冷凝装置。

背景技术：

1、随着经济的发展，汽车开始进入平常百姓家，应用的越来越广泛，冷凝器为汽车制冷系统的机件，属于换热器的一种，能把气体或蒸气转变成液体，将管子中的热量，以很快的方式，传到管子附近的空气中。

2、基于上述，本发明人发现存在以下问题：现在的汽车冷凝装置大多数都是安装在车头的靠前位置，在汽车行驶的过程中，空气中的灰尘和杂质等物质会通过汽车的格栅吸附在冷凝器的表面，当灰尘或杂质过多时，会影响冷凝装置的工作效率，同时也不好清理。

3、于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种空调冷凝装置，以期达到更具有更加实用价值性的目的。

技术实现思路

1、为了解决上述技术问题，本实用新型提供一种空调冷凝装置，以解决现在的冷凝装置表面容易吸附灰尘和不好清理的问题。

2、本实用新型一种空调冷凝装置的目的与功效，由以下具体技术手段所达成：

3、一种空调冷凝装置，包括冷凝器本体，所述冷凝器本体的表面安装有一组滑轨，所述滑轨内安装有过滤机构，所述过滤机构包括安装框，所述安装框的表面安装有四个固定块和四个安装块，所述安装块的表面安装有过滤网，固定块的表面安装有覆盖框。

4、进一步的，所述过滤网的表面设置有与安装块相匹配的直槽，所述覆盖框的表面设置有与固定块相匹配的圆槽。

5、进一步的，所述圆槽和固定块之间存在阻尼。

6、进一步的，所述安装框的表面开设有方槽，所述方槽内安装有旋转块，所述旋转块与方槽相匹配，所述旋转块的表面设置有指槽。

7、进一步的，所述冷凝器本体的表面安装有安装板，所述安装板的表面开设有安装孔。

8、与现有技术相比，本实用新型具有如下有益效果：

9、本实用新型通过安装框、固定块、安装块、过滤网以及覆盖框的配合使用，过滤网可以有效的对灰尘和杂质进行隔离，当过滤网损坏时，只需拆卸覆盖框，再将过滤网从安装块上取下换上新的即可，通过上述设计，可以对灰尘和杂质进行隔离，也可以快速的对过滤网进行更换，大大提高了实用性。

10、通过方槽，旋转块以及指槽的配合使用，当需要对过滤网进行清理时候，只需通过指槽将旋转块从方槽中转出，然后通过旋转块将过滤机构从滑轨中取出，通过上述设计，可以快速的将过滤机构取出，从而快速的对过滤网进行清理，进一步提高了实用性。

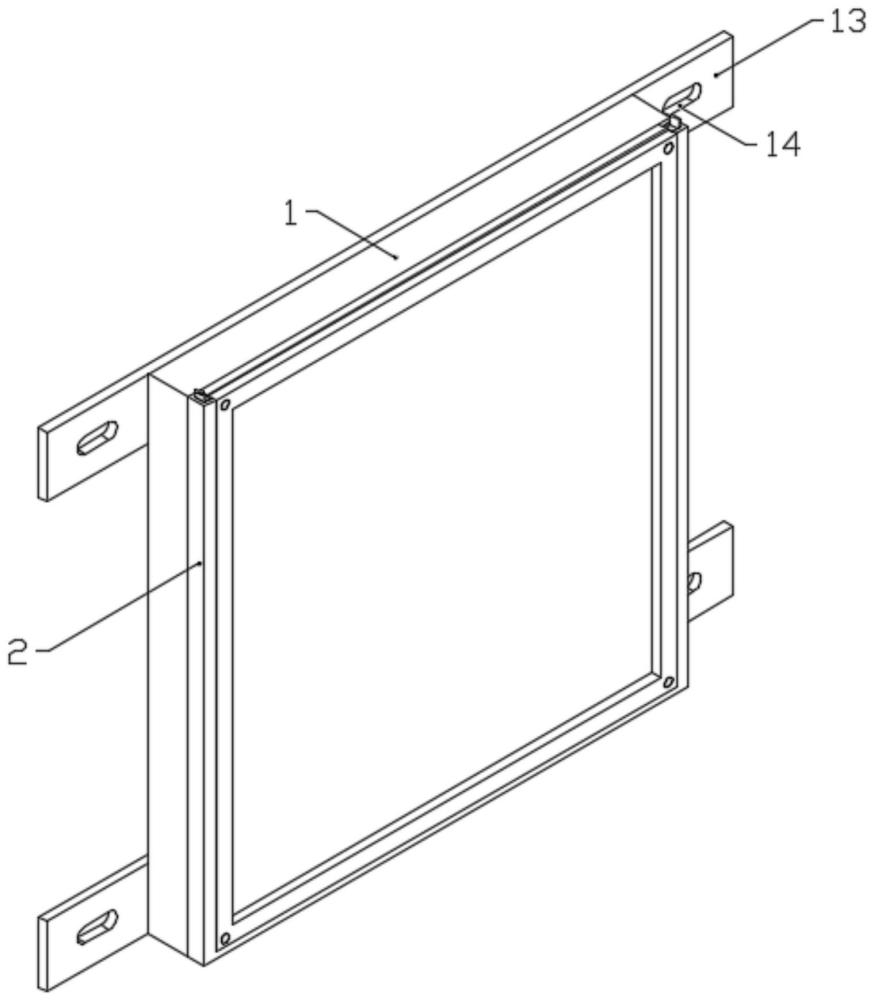

1.一种空调冷凝装置，包括冷凝器本体(1)，其特征在于：所述冷凝器本体(1)的表面安装有一组滑轨(2)，所述滑轨(2)内安装有过滤机构，所述过滤机构包括安装框(3)，所述安装框(3)的表面安装有四个固定块(4)和四个安装块(5)，所述安装块(5)的表面安装有过滤网(6)，固定块(4)的表面安装有覆盖框(7)。

2.如权利要求1所述一种空调冷凝装置，其特征在于：所述过滤网(6)的表面设置有与安装块(5)相匹配的直槽(8)，所述覆盖框(7)的表面设置有与固定块(4)相匹配的圆槽(9)。

3.如权利要求2所述一种空调冷凝装置，其特征在于：所述圆槽(9)和固定块(4)之间存在阻尼。

4.如权利要求1所述一种空调冷凝装置，其特征在于：所述安装框(3)的表面开设有方槽(10)，所述方槽(10)内安装有旋转块(11)，所述旋转块(11)与方槽(10)相匹配，所述旋转块(11)的表面设置有指槽(12)。

5.如权利要求1所述一种空调冷凝装置，其特征在于：所述冷凝器本体(1)的表面安装有安装板(13)，所述安装板(13)的表面开设有安装孔(14)。
