一种组合式草木修剪定型装置

本发明属于园林养护设备，具体为一种组合式草木修剪定型装置。

背景技术：

1、草木修剪定型装置是用于修剪和定型花草树木的机械设备，其设计和应用对于提高园林绿化的工作效率和效果具有重要意义；

2、经检索如中国专利：cn220528607u一种园林用草木修剪设备，包括支撑环，所述支撑环的内壁固定装配有支撑板，所述支撑环的外壁固定装配有防护板，所述支撑环的外壁固定装配有支撑筒，所述支撑筒的内腔活动套接有支撑腿，所述支撑腿的底部安装有滚珠，所述支撑腿的内腔活动套接有限位钮，该园林用草木修剪设备，通过设置的支撑筒和支撑腿，通过将限位钮安装到不同的限位孔内，对支撑筒和支撑腿之间的高度进行调整，进而对转轴接触到草地的高度进行调整，即可根据对草地的修剪需求来调整，更好地对草地进行调整，且设备是直接接触到草地上，不需要工人进行背负，直接推动即可，底部的滚珠能够使得推动过程中更轻便；

3、在当前的园林维护和管理中，草木修剪定型装置发挥着不可或缺的作用，然而，现有的修剪工具功能相对单一，这在很大程度上限制了其在各种修剪场景中的应用，在面对不同种类的草木，比如灌木、乔木、草本植物等，需要频繁更换修剪装置，导致工作效率低下的问题。

技术实现思路

1、本发明的目的在于提供一种组合式草木修剪定型装置，以解决上述背景技术中提出的问题。

2、为了实现上述目的，本发明提供如下技术方案：一种组合式草木修剪定型装置，包括底座，所述底座的底端固定安装有车轮，所述底座的一侧固定安装有背板，所述底座的顶端设置有修剪组件；

3、其中，所述修剪组件包括设置在底座顶端的支撑座，所述支撑座的顶端固定连接有顶板，所述支撑座的内部设置有移动座，所述移动座的侧壁固定安装有连接轴，所述连接轴的外壁安装有连接块，所述连接块的内部安装有固定块，所述固定块的内部安装有电机，所述电机的底端连接有转动轴，所述转动轴的底端固定安装有修剪刀片。

4、在需要修剪草木时，首先将装置移动至需要修剪的草木旁边，然后通过启动电机带动转动轴转动，转动轴的转动带动修剪刀片的转动，通过修剪刀片旋转对草木进行修剪，通过组合不同种类的修剪装置，避免了现有的修剪工具功能相对单一，这在很大程度上限制了其在各种修剪场景中的应用，在面对不同种类的草木，比如灌木、乔木、草本植物等，需要频繁更换修剪装置，导致工作效率低下的问题，提高了草木修剪的工作效率。

5、作为本发明进一步的技术方案，所述固定块滑动安装在连接块的内部，所述连接块的内部开设有固定孔，所述固定孔的内部嵌入有固定轴。

6、在需要调整修剪装置的长度时，通过固定块在连接块的内部中滑动，来改变连接块和固定块的整体长度，并通过固定轴安装至固定孔的内部中对固定块进行固定。

7、作为本发明进一步的技术方案，所述固定孔均匀设置。

8、作为本发明进一步的技术方案，所述移动座的内部嵌入有螺纹杆，所述螺纹杆转动安装在支撑座的内部，所述螺纹杆的顶端固定连接有手轮，所述手轮设置在顶板的上方，所述顶板的外壁设置有喷洒组件。

9、在需要调整修剪装置的高度时，通过转动手轮带动螺纹杆的转动，螺纹杆的转动带动移动座在支撑座的内部移动，移动座的移动带动连接块的移动，连接块的移动带动固定块的移动，便于对不同高度的草木进行修剪，进一步提高了装置的适应性。

10、作为本发明进一步的技术方案，所述喷洒组件包括设置在顶板外壁的转动板，所述转动板的侧壁安装有喷头，所述转动板的一侧设置有水管，所述水管的底端设置有水泵，所述水泵的底端安装有水箱，所述水箱安装在底座的顶端。

11、在进行草木修剪时，可以通过水泵启动抽取水箱内部的水源经水管传输至喷头洒出，防止在修剪过程中，特别是在干燥的天气里，草木的碎片和土壤会产生大量的灰尘，喷洒水雾可以有效地减少这些灰尘的飞扬，保持工作区域的清洁，提高了修剪的工作环境质量。

12、作为本发明进一步的技术方案，所述顶板和转动板转动连接。

13、作为本发明进一步的技术方案，所述支撑座的底端固定连接有转动底座，所述转动底座转动安装在底座的内部，所述转动底座和底座之间设置有固定组件。

14、当移动座的侧壁安装有不同类型的修剪装置时，可以通过转动支撑座带动修剪装置转动，便于根据不同植物的修剪需求快速选择适合的修剪装置，提高草木修剪的工作效率。

15、作为本发明进一步的技术方案，所述固定组件包括设置在转动底座两侧的固定板，两个所述固定板皆滑动安装在底座的内部，两个所述固定板的一端皆固定安装有第二连接板，两个所述第二连接板的侧壁均设置有弹簧。

16、作为本发明进一步的技术方案，两个所述第二连接板远离固定板的一端皆固定连接有第一连接板，两个所述第一连接板之间设置有楔块，所述楔块的顶端固定连接有移动板，所述移动板滑动安装在背板的内部。

17、本发明的有益效果如下：

18、1、本发明通过修剪组件的设置，在需要修剪草木时，首先将装置移动至需要修剪的草木旁边，然后通过启动电机带动转动轴转动，转动轴的转动带动修剪刀片的转动，通过修剪刀片旋转对草木进行修剪，通过组合不同种类的修剪装置，避免了现有的修剪工具功能相对单一，这在很大程度上限制了其在各种修剪场景中的应用，在面对不同种类的草木，比如灌木、乔木、草本植物等，需要频繁更换修剪装置，导致工作效率低下的问题，提高了草木修剪的工作效率。

19、2、本发明通过喷洒组件的设置，在进行草木修剪时，可以通过水泵启动抽取水箱内部的水源经水管传输至喷头洒出，防止在修剪过程中，特别是在干燥的天气里，草木的碎片和土壤会产生大量的灰尘，喷洒水雾可以有效地减少这些灰尘的飞扬，保持工作区域的清洁，提高了修剪的工作环境质量。

20、3、本发明通过固定组件的设置，在装置使用时，可以通过弹簧的弹力推动第二连接板向靠近转动底座的一侧移动，使固定板的一侧对转动底座的侧壁进行固定，防止在使用的过程中，装置移动时发生晃动，影响设备稳定性的问题，提高了装置修剪草木时的稳定性与可靠性。

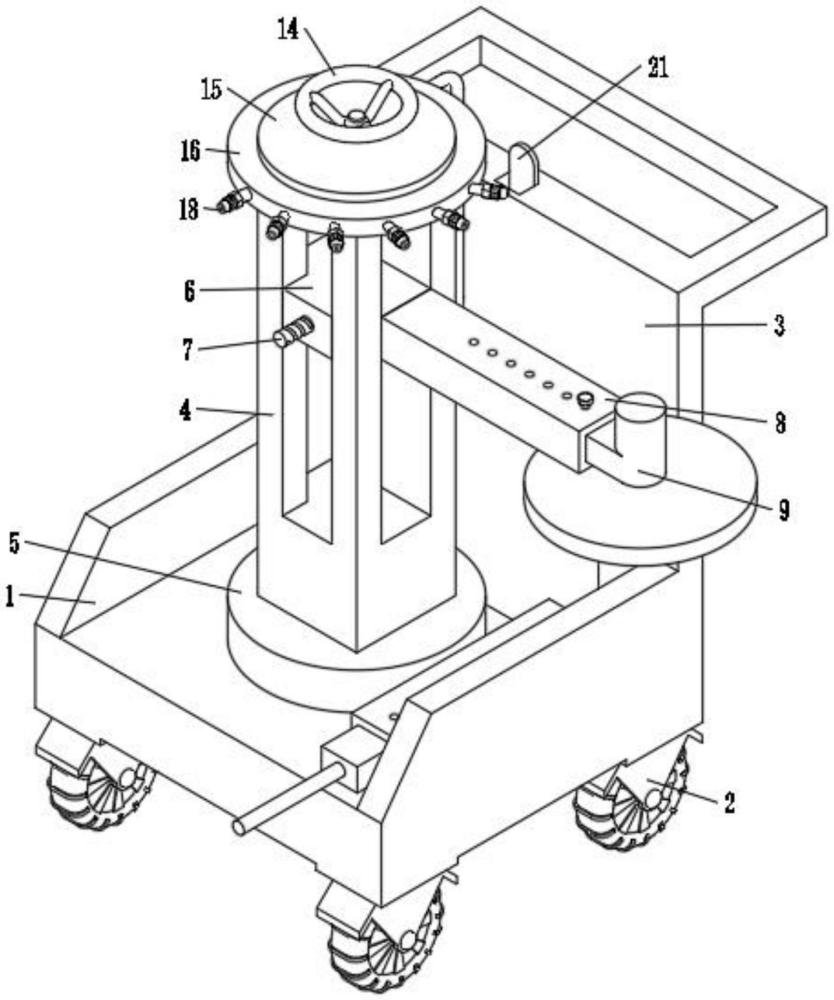

1.一种组合式草木修剪定型装置，包括底座(1)，其特征在于：所述底座(1)的底端固定安装有车轮(2)，所述底座(1)的一侧固定安装有背板(3)，所述底座(1)的顶端设置有修剪组件；

2.根据权利要求1所述的一种组合式草木修剪定型装置，其特征在于：所述固定块(9)滑动安装在连接块(8)的内部，所述连接块(8)的内部开设有固定孔(10)，所述固定孔(10)的内部嵌入有固定轴(11)。

3.根据权利要求2所述的一种组合式草木修剪定型装置，其特征在于：所述固定孔(10)均匀设置。

4.根据权利要求1所述的一种组合式草木修剪定型装置，其特征在于：所述移动座(6)的内部嵌入有螺纹杆(13)，所述螺纹杆(13)转动安装在支撑座(4)的内部，所述螺纹杆(13)的顶端固定连接有手轮(14)，所述手轮(14)设置在顶板(15)的上方，所述顶板(15)的外壁设置有喷洒组件。

5.根据权利要求4所述的一种组合式草木修剪定型装置，其特征在于：所述喷洒组件包括设置在顶板(15)外壁的转动板(16)，所述转动板(16)的侧壁安装有喷头(18)，所述转动板(16)的一侧设置有水管(17)，所述水管(17)的底端设置有水泵(19)，所述水泵(19)的底端安装有水箱(20)，所述水箱(20)安装在底座(1)的顶端。

6.根据权利要求5所述的一种组合式草木修剪定型装置，其特征在于：所述顶板(15)和转动板(16)转动连接。

7.根据权利要求1所述的一种组合式草木修剪定型装置，其特征在于：所述支撑座(4)的底端固定连接有转动底座(5)，所述转动底座(5)转动安装在底座(1)的内部，所述转动底座(5)和底座(1)之间设置有固定组件。

8.根据权利要求7所述的一种组合式草木修剪定型装置，其特征在于：所述固定组件包括设置在转动底座(5)两侧的固定板(26)，两个所述固定板(26)皆滑动安装在底座(1)的内部，两个所述固定板(26)的一端皆固定安装有第二连接板(24)，两个所述第二连接板(24)的侧壁均设置有弹簧(25)。

9.根据权利要求8所述的一种组合式草木修剪定型装置，其特征在于：两个所述第二连接板(24)远离固定板(26)的一端皆固定连接有第一连接板(23)，两个所述第一连接板(23)之间设置有楔块(22)，所述楔块(22)的顶端固定连接有移动板(21)，所述移动板(21)滑动安装在背板(3)的内部。
