一种食用菌培养架的制作方法

本技术涉及食用菌领域，尤其涉及一种食用菌培养架。

背景技术：

1、现有专利（公告号：cn107787767a）提出了一种食用菌培养架，包括并排设置的第一架体、第二架体和设置在第一架体和第二架体之间的采摘车；第一架体和第二架体之间的底部设置有滑轨，采摘车下端设置有滑动套设在滑轨内的滚轮；采摘车上下分为上车体和下车体，下车体内设置有升降机构，升降机构的上端与上车体的底部固定连接；升降机构为液压装置，上车体设置有与升降机构电连接的控制面板；上车体内部设置有放置腔，一储货篮可拆卸连接在放置腔内；上车体侧面设置有与上车体铰接的盖门，上车体上端面还设置有连通至放置腔的进菇口，进菇口上设置有可开合的进菇门；第一架体和第二架体上设置有复数个抓握杆，通过拉动各所述抓握杆可带动采摘车水平移动。此装置在采摘食用菌或者平时检测时，可以爬上采摘车，通过控制面板211控制升降机构221升降，然而只能同时采摘一层的食用菌，不能上下多层同时采摘，需要改进。

技术实现思路

1、本实用新型针对现有技术存在的上述不足，提供一种可将多个接菌斗依次收尾相连对应不同层的菌棒放置板，也可单独使用一个或者几个对不同层数的菌棒放置板采摘，使用灵活方便，通过中间隔板将接菌斗内部隔开，在食用菌培养时防止在不同培养架上培育的不同菌类放置在一个接菌斗内混在一起的一种食用菌培养架。

2、本实用新型的目的是通过以下技术方案来实现：

3、一种食用菌培养架，包括菌棒放置板、竖直支撑杆、支撑滑杆、滑动扣环、短连接柱、u型挂杆、转动挂杆、固定连杆、接菌斗、中间隔板、侧u型挂杆、限位垫板，所述菌棒放置板侧面连接竖直支撑杆，两组竖直支撑杆在菌棒放置板两侧对称设置，菌棒放置板在竖直支撑杆侧面均匀分布，短连接柱连接竖直支撑杆，短连接柱另一端连接支撑滑杆，多个支撑滑杆在竖直支撑杆上均匀分布，u型挂杆上部连接滑动扣环，滑动扣环在u型挂杆两端对称设置，滑动扣环具有滑动扣环内孔，支撑滑杆与滑动扣环内孔相适应，支撑滑杆插入滑动扣环内孔，支撑滑杆在滑动扣环内孔内滑动。

4、所述滑动扣环具有滑动扣环侧口，短连接柱穿过滑动扣环侧口，固定连杆连接接菌斗，两组固定连杆在接菌斗两侧对称设置，固定连杆穿过连接转套，固定连杆在连接转套内转动，连接转套连接转动挂杆，转动挂杆上部挂在u型挂杆上。

5、有益效果

6、1、本实用新型多个菌棒放置板、竖直支撑杆相互连接组成一个食用菌的培养架，将多个菌棒放置在培养架上进行培育，将支撑滑杆通过短连接柱连接竖直支撑杆，使多个支撑滑杆对应分布在菌棒放置板侧面，使每层菌棒放置板对应一个支撑滑杆，u型挂杆与滑动扣环相连，将支撑滑杆插入滑动扣环内孔，滑动扣环侧口在滑动扣环的滑动时为短连接柱让位，使滑动扣环可在支撑滑杆上滑动。

7、2、本实用新型连接转套通过固定连杆连接接菌斗，连接转套可转动，转动连接转套使转动挂杆转动，转动挂杆上部挂在u型挂杆上，对称的转动挂杆挂在相邻分布的培养架上，使置于相邻的培养架的中间位置，培养架上培养的食用菌采摘时直接放置在接菌斗内，不必工人一手提着接菌斗一手采摘，也不用将接菌斗放置在地面上，在食用菌培养时防止距离较远向接菌斗内放食用菌时导致食用菌的破损，一层菌棒放置板对应一个接菌斗，可滑动接菌斗对不同位置的培养架上的食用菌采摘，连接转套挂在侧u型挂杆上，可将多个接菌斗依次收尾相连对应不同层的菌棒放置板，也可单独使用一个或者几个对不同层数的菌棒放置板采摘，使用灵活方便，通过中间隔板将接菌斗内部隔开，在食用菌培养时防止在不同培养架上培育的不同菌类放置在一个接菌斗内混在一起。

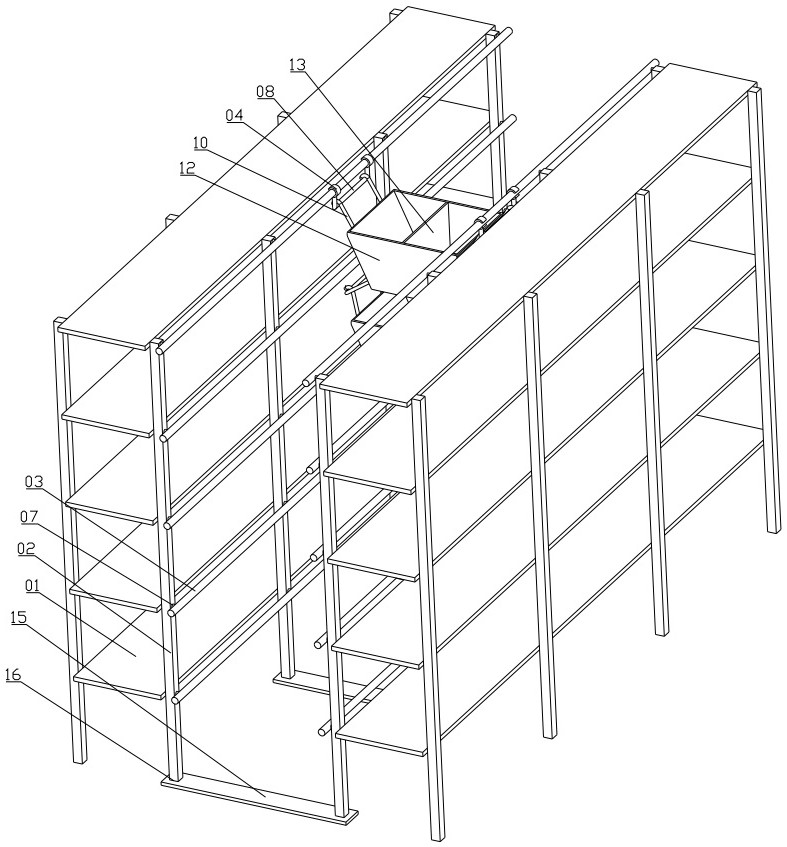

1.一种食用菌培养架，其特征是:包括菌棒放置板（01）、竖直支撑杆（02）、支撑滑杆（03）、滑动扣环（04）、短连接柱（07）、u型挂杆（08）、转动挂杆（10）、固定连杆（11）、接菌斗（12）、中间隔板（13）、侧u型挂杆（14）、限位垫板（15），所述菌棒放置板（01）侧面连接竖直支撑杆（02），两组竖直支撑杆（02）在菌棒放置板（01）两侧对称设置，菌棒放置板（01）在竖直支撑杆（02）侧面均匀分布，短连接柱（07）连接竖直支撑杆（02），短连接柱（07）另一端连接支撑滑杆（03），多个支撑滑杆（03）在竖直支撑杆（02）上均匀分布，u型挂杆（08）上部连接滑动扣环（04），滑动扣环（04）在u型挂杆（08）两端对称设置，滑动扣环（04）具有滑动扣环内孔（05），支撑滑杆（03）与滑动扣环内孔（05）相适应，支撑滑杆（03）插入滑动扣环内孔（05），支撑滑杆（03）在滑动扣环内孔（05）内滑动。

2.根据权利要求1所述的一种食用菌培养架，其特征是:所述滑动扣环（04）具有滑动扣环侧口（06），短连接柱（07）穿过滑动扣环侧口（06），固定连杆（11）连接接菌斗（12），两组固定连杆（11）在接菌斗（12）两侧对称设置，固定连杆（11）穿过连接转套（09），固定连杆（11）在连接转套（09）内转动，连接转套（09）连接转动挂杆（10），转动挂杆（10）上部挂在u型挂杆（08）上。

3.根据权利要求2所述的一种食用菌培养架，其特征是:所述中间隔板（13）与接菌斗（12）相适应，中间隔板（13）插入接菌斗（12），中间隔板（13）下部具有多个中间隔板下杆（18），接菌斗（12）底部具有多个中间隔板下杆孔（17），中间隔板下杆（18）与中间隔板下杆孔（17）相适应，中间隔板下杆（18）插入中间隔板下杆孔（17），接菌斗（12）、中间隔板（13）上表面对齐。

4.根据权利要求3所述的一种食用菌培养架，其特征是:所述侧u型挂杆（14）连接接菌斗（12），侧u型挂杆（14）在接菌斗（12）左右两侧对称设置，连接转套（09）上部挂在侧u型挂杆（14）上。

5.根据权利要求1所述的一种食用菌培养架，其特征是:限位垫板（15）具有限位垫板内孔（16），竖直支撑杆（02）下部与限位垫板内孔（16）相适应，竖直支撑杆（02）插入限位垫板内孔（16），限位垫板（15）与竖直支撑杆（02）下表面对齐，多个限位垫板（15）前后均匀分布。
