一种具有自清洗功能的水生养殖系统的制作方法

本发明涉及鱼池清理，具体而言，涉及一种具有自清洗功能的水生养殖系统。

背景技术：

1、黑鱼肉味鲜美、营养丰富，深受消费者喜爱，是一种经济价值较高的鱼类；可去瘀生新、滋补调养、生肌补血、促进伤口愈合，具有较高的药用价值。我国食用乌鳢历史悠久，近几年，为顺应国内外贸易市场的需要，许多地区开展了人工养殖黑鱼的科研与养殖实践，积累了不少成功的经验，尤其是苗种繁育技术与人工配合专用饲料的突破，为黑鱼养殖业走向商品化、规模化生产奠定了基础，黑鱼属于肉食性鱼类，养殖时需投放小鱼小虾等作为饲料，因此很容易造成水质污染，需要进行消毒，换水以及定期捕捞，避免黑鱼发病以及自相残杀。

2、经检索，中国专利申请号为cn202210090657.6的专利，公开了一种基于乌鳢养殖中鱼池自清洗的水循环装置，包括：鱼池、第一排水管、第二排水管、抽水管、气囊，所述鱼池采用搭建或一体成型制成的鱼池，所述鱼池顶端安装进水管，所述鱼池底面中部开设有凹槽与排水口；所述第二排水管与第一排水管插接配合在凹槽内部与排水口连通。

3、上述专利中存在以下不足：

4、抽水管从上往下对水内的杂质进行吸附，就需要抽水管紧贴池底，当池底存在障碍物或不平时，障碍物容易剐蹭到抽水管，从而导致抽水管破裂，同时当池底存在树叶等沉积物时，鱼粪容易被沉积物阻碍，从上往下的吸附难以克服阻力，而且从上往下吸附，吸泵必须长期工作，功耗较大；

5、当对鱼类长期养殖时，水内的含氧量会逐渐变少，容易导致鱼类死亡，不便于增加水的含氧量，导致养殖效率较低。

6、因此亟需一种鱼池自清洗的水循环装置来解决上述问题。

技术实现思路

1、本发明的目的在于：针对目前存在的抽水管从上往下对水内的杂质进行吸附，就需要抽水管紧贴池底，当池底存在障碍物或不平时，障碍物容易剐蹭到抽水管，从而导致抽水管破裂，同时当池底存在树叶等沉积物时，鱼粪容易被沉积物阻碍，从上往下的吸附难以克服阻力，而且从上往下吸附，吸泵必须长期工作，功耗较大；当对鱼类长期养殖时，水内的含氧量会逐渐变少，容易导致鱼类死亡，不便于增加水的含氧量，导致养殖效率较低的问题。

2、为了实现上述发明目的，本发明提供了以下技术方案：以改善上述问题。

3、本申请具体是这样的：

4、一种具有自清洗功能的水生养殖系统，包括圆形养殖池和固定连接于养殖池顶壁的支撑架，

5、每个养殖池还包括除污部件，所述除污部件包括转动连接于支撑架底壁的连接杆，所述连接杆外壁固定连接有吸污管，所述吸污管沿连接杆外壁均匀分布有多组，所述吸污管顶壁开设有吸污槽，所述除污部件还包括驱动吸污管绕连接杆转动的驱动装置；

6、吸污管末端具有出口，所述圆形养殖池边缘内部开设有深度深于养殖池底面的环形槽，所述吸污管末端位于所述环形槽槽口；

7、所述水生养殖系统还包括与所述环形槽连接的出污管，所述出污管与排污泵连接。

8、优选的，所述吸污管内壁固定连接有至少一组过滤组件，所述过滤组件包括倾斜过滤板和与所述倾斜过滤板固定连接的水平板，所述倾斜过滤板内壁开设有过滤孔。

9、优选的，所述水生养殖系统包括多个养殖池，所述出污管与多个养殖池的环形槽连接。

10、优选的，所述驱动装置为支撑架顶壁固定连接的驱动电机，所述驱动电机输出端与连接杆固定相连。

11、优选的，所述吸污管底壁固定连接有一组抽压管，所述吸污管侧壁固定连接有过滤网，所述抽压管内壁固定连接有过滤环，所述圆形养殖池内壁固定连接有第一抽水泵，所述抽压管远离吸污管的一端还与第一抽水泵转动相连，所述吸污管、抽压管和第一抽水泵相连通。

12、优选的，所述驱动装置的驱动方式为周期性转动，每个周期内分两阶段，第一阶段转速大于第二阶段转速。

13、优选的，所述周期性转动中,每次驱动吸污管绕连接杆转动360度/n,其中n为吸污管的组数。

14、优选的，所述水生养殖系统还包括固定连接于圆形养殖池外壁的循环管，所述圆形养殖池内壁固定连接有抽水块，所述抽水块外壁开设有均匀分布的槽口，所述抽水块穿过圆形养殖池的一端还与循环管固定相连。

15、优选的，所述支撑架顶壁固定连接有出水管，所述出水管穿过支撑架的一端还固定连接有出水块，所述出水管远离出水块的一端还与循环管固定相连，所述出水管外壁固定连接有第二抽水泵，所述抽水块、循环管、出水管、第二抽水泵和出水块相连通。

16、优选的，所述圆形养殖池外壁固定连接有换水管，所述换水管外壁连接有出水阀，所述圆形养殖池和换水管相连通。

17、在本申请的方案中：

18、1.通过设置除污部件，通过驱动电机带动连接杆进行转动，从而把圆形养殖池内的鱼粪搅起，同时通过吸污管对水进行过滤清理，提高了对鱼粪清理的便捷性，解决了现有技术中抽水管从上往下对水内的杂质进行吸附，就需要抽水管紧贴池底，当池底存在障碍物或不平时，障碍物容易剐蹭到抽水管，从而导致抽水管破裂，同时当池底存在树叶等沉积物时，鱼粪容易被沉积物阻碍，从上往下的吸附难以克服阻力，而且从上往下吸附，吸泵必须长期工作，功耗较大的问题；

19、2.通过设置循环部件，通过第二抽水泵把圆形养殖池内的水抽出然后再从出水块上排出，增加了水与空气的接触，从而提高了水的含氧量，更加便于鱼类生存，解决了现有技术中当对鱼类长期养殖时，水内的含氧量会逐渐变少，容易导致鱼类死亡，不便于增加水的含氧量，导致养殖效率较低的问题。

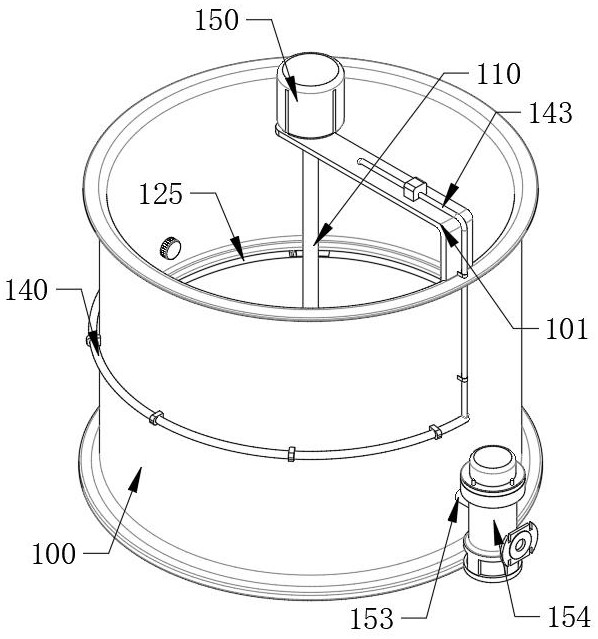

1.一种具有自清洗功能的水生养殖系统，包括圆形养殖池（100）和固定连接于养殖池顶壁的支撑架（101），其特征在于，

2.根据权利要求1所述的一种具有自清洗功能的水生养殖系统，其特征在于，所述吸污管（111）内壁固定连接有至少一组过滤组件，所述过滤组件包括倾斜过滤板（113）和与所述倾斜过滤板（113）固定连接的水平板（114），水平板（114）和倾斜过滤板（113）连接线平行于吸污管（111）走向, 水平板（114）和倾斜过滤板（113）的夹角为钝角,倾斜过滤板从与水平板的连接线处斜向上延伸所述倾斜过滤板（113）内壁开设有过滤孔。

3.根据权利要求1所述的一种具有自清洗功能的水生养殖系统，其特征在于，所述水生养殖系统包括多个养殖池（100），所述出污管（153）与多个养殖池的环形槽连接。

4.根据权利要求1所述的一种具有自清洗功能的水生养殖系统，其特征在于，所述驱动装置为支撑架（101）顶壁固定连接的驱动电机（150），所述驱动电机（150）输出端与连接杆（110）固定相连。

5.根据权利要求1所述的一种具有自清洗功能的水生养殖系统，其特征在于，所述吸污管（111）底壁固定连接有一组抽压管（120），所述吸污管（111）侧壁固定连接有过滤网（121），所述抽压管（120）内壁固定连接有过滤环（122），所述圆形养殖池（100）内壁固定连接有第一抽水泵（123），所述抽压管（120）远离吸污管（111）的一端还与第一抽水泵（123）转动相连，所述吸污管（111）、抽压管（120）和第一抽水泵（123）相连通。

6.根据权利要求1所述的一种具有自清洗功能的水生养殖系统，其特征在于，所述驱动装置的驱动方式为周期性转动，每个周期内分两阶段，第一阶段转速大于第二阶段转速。

7.根据权利要求6所述的一种具有自清洗功能的水生养殖系统，其特征在于，所述周期性转动中,每次驱动吸污管绕连接杆转动360度/n,其中n为吸污管的组数。

8.根据权利要求1所述的一种具有自清洗功能的水生养殖系统，其特征在于，所述水生养殖系统还包括固定连接于圆形养殖池（100）外壁的循环管（140），所述圆形养殖池（100）内壁固定连接有抽水块（141），所述抽水块（141）外壁开设有均匀分布的槽口（142），所述抽水块（141）穿过圆形养殖池（100）的一端还与循环管（140）固定相连。

9.根据权利要求8所述的一种具有自清洗功能的水生养殖系统，其特征在于，所述支撑架（101）顶壁固定连接有出水管（143），所述出水管（143）穿过支撑架（101）的一端还固定连接有出水块（144），所述出水管（143）远离出水块（144）的一端还与循环管（140）固定相连，所述出水管（143）外壁固定连接有第二抽水泵（145），所述抽水块（141）、循环管（140）、出水管（143）、第二抽水泵（145）和出水块（144）相连通。

10.根据权利要求1所述的一种具有自清洗功能的水生养殖系统，其特征在于，所述圆形养殖池（100）外壁固定连接有换水管（151），所述换水管（151）外壁连接有出水阀（152），所述圆形养殖池（100）和换水管（151）相连通。
