一种灌溉装置的制作方法

本技术涉及灌溉,特别涉及一种灌溉装置。
背景技术:
1、林业是指保护生态环境保持生态平衡,培育和保护森林以取得木材和其他林产品、利用林木的自然特性以发挥防护作用的生产部门,是国民经济的重要组成部分之一。
2、如专利公告号为cn216567530u的中国使用新型专利,包括括底板、水桶、喷灌部、喷头和记号刷,底板上设置有水桶和喷灌部,喷灌部上设置有喷头,记号刷设置在底板上,记号刷能够以自身圆心为轴线转动,记号刷能够沿着底板上下移动,所述喷头设置有多个,还包括连接壳,连接壳滑动连接在底板上,记号刷转动连接在连接壳上,虽然该专利可以使得在进行灌溉的过程中利用记号刷与油漆的配合显示已经灌溉的区域,但是在记号刷使用前需要工作人员手动将尤其涂抹在记号刷的外表面,同时大多林业的地面为土壤,在利用记号刷进行标记时,土壤极有可能会沾在记号刷的外表面,导致需要频繁清理,鉴于此,我们提出了一种灌溉装置。
技术实现思路
1、本实用新型的目的在于至少解决现有技术中存在的技术问题之一,提供一种灌溉装置,能够解决在利用记号刷并配合油漆进行标记时,土壤很可能沾在记号刷的表面,导致需要频繁清理的问题。
2、为实现上述目的,本实用新型提供如下技术方案:一种灌溉装置,包括底板,所述底板的上表面固定连接有标记箱,标记箱的前侧表面设置有玻璃板,标记箱的上表面设置有与其内部内部相通的进料口,标记箱的上表面设置有操控旋钮,底板的下表面固定连接有出料管,出料管与标记箱的内部相通,出料管的左侧表面固定连接有两个滑动板,两个滑动板相近的一侧表面固定连接有挡板,挡板的右侧表面滑动贯穿进出料管的内部出料管上设置有操控结构。
3、优选的,所述操控结构包括螺纹杆,螺纹杆转动连接在出料管的左侧表面,挡板的上表面固定连接有限位板,限位板螺纹套设在螺纹杆的外表面,螺纹杆的左端固定连接有第一锥形齿轮,第一锥形齿轮的外表面啮合连接有第二锥形齿轮,第二锥形齿轮的上表面固定连接有驱动轴,驱动轴的上端与操控旋钮的下表面固定连接。
4、优选的,所述底板的上表面固定连接有存储桶,底板的下表面设置有四个滚动轮,后侧两个滚动轮之间固定连接有第二驱动轴。
5、优选的,所述第二驱动轴的外表面套设有第三锥形齿轮,第三锥形齿轮的外表面啮合连接有第四锥形齿轮,第四锥形齿轮的前侧表面固定连接有连接轴。
6、优选的,所述连接轴的前端固定连接有第一锥齿,第一锥齿的外表面啮合连接有第二锥齿,第二锥齿的上表面固定连接有搅拌轴,搅拌轴的上端转动贯穿进存储桶的内部。
7、优选的,所述搅拌轴位于存储桶内部的外表面固定连接有搅拌叶,底板的上表面设置有灌溉箱,灌溉箱的上表面设置有半环形输送板,半环形输送板的内壁设置有喷头,存储桶与灌溉箱之间设置有输水管。
8、与现有技术相比,本实用新型的有益效果是:
9、(1)、该灌溉装置,在进行灌溉时,可以通过进料口将粉末状标记物输送之标记箱的内部,进行标记时,通过转动操控旋钮即可驱动后续操控结构带动挡板运动,挡板运动后即可对出料管进行解锁,随后通过重力作用即可使得粉末状标记物通过出料管落在地面上,通过上述结构,可以使得在进行对已灌溉区域进行标记时,无需工作人员频繁涂抹油漆,降低了劳动强度的同时,也可以避免油漆将地面上的泥土沾在记号刷的外表面,降低了故障机率。
10、(2)、该灌溉装置,在推动底板运动时会同步带带动滚动轮转动,滚动轮转动时会同步带动第二驱动轴转动,第二驱动轴同步利用第三锥形齿轮带动第四锥形齿轮转动,第四锥形齿轮同步利用连接轴带动第一锥齿转动,第一锥齿利用第二锥齿带动搅拌轴转动,搅拌轴转动后带动搅拌叶转动,同时液体可通过输水管传输至灌溉箱的内部,并通过半环形输送板与喷头喷出,通过上述结构,不仅可以使得工作人员可以较为轻松的控制出料管的开关,还可以利用滚动轮的转动来带动搅拌叶转动进而将存储桶内部的药物与液体进行混合,避免药物出现沉淀导致灌溉效果下降的问题。
技术特征:

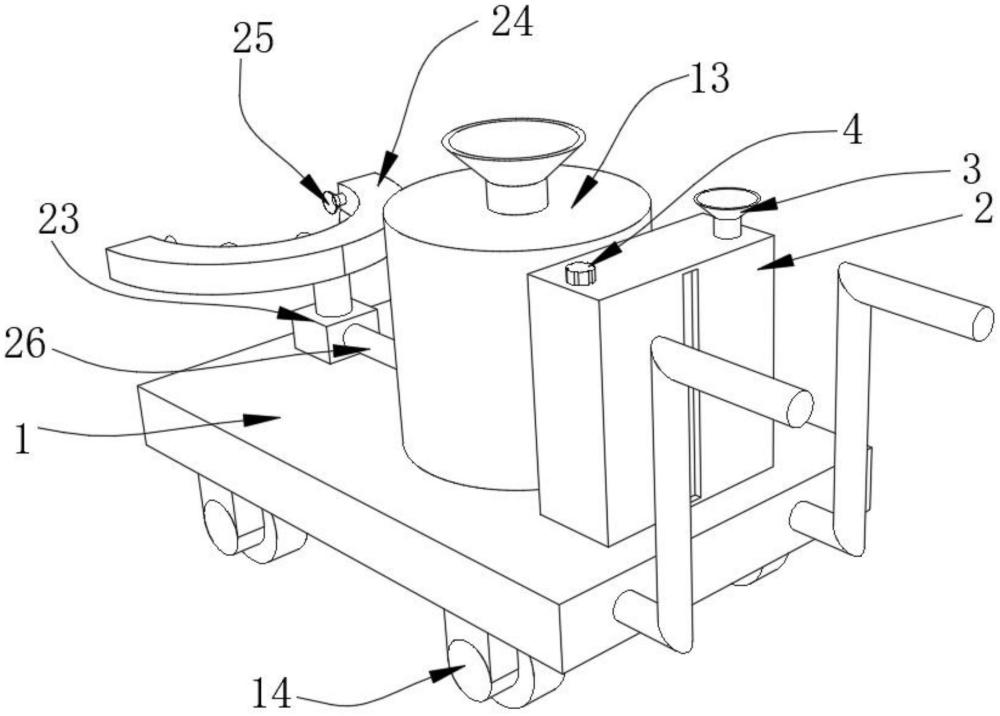

1.一种灌溉装置,包括底板(1),其特征在于:所述底板(1)的上表面固定连接有标记箱(2),标记箱(2)的前侧表面设置有玻璃板,标记箱(2)的上表面设置有与其内部内部相通的进料口(3),标记箱(2)的上表面设置有操控旋钮(4),底板(1)的下表面固定连接有出料管(5),出料管(5)与标记箱(2)的内部相通,出料管(5)的左侧表面固定连接有两个滑动板(6),两个滑动板(6)相近的一侧表面固定连接有挡板(7),挡板(7)的右侧表面滑动贯穿进出料管(5)的内部出料管(5)上设置有操控结构。
2.根据权利要求1所述的一种灌溉装置,其特征在于:所述操控结构包括螺纹杆(8),螺纹杆(8)转动连接在出料管(5)的左侧表面,挡板(7)的上表面固定连接有限位板(9),限位板(9)螺纹套设在螺纹杆(8)的外表面,螺纹杆(8)的左端固定连接有第一锥形齿轮(10),第一锥形齿轮(10)的外表面啮合连接有第二锥形齿轮(11),第二锥形齿轮(11)的上表面固定连接有驱动轴(12),驱动轴(12)的上端与操控旋钮(4)的下表面固定连接。
3.根据权利要求1所述的一种灌溉装置,其特征在于:所述底板(1)的上表面固定连接有存储桶(13),底板(1)的下表面设置有四个滚动轮(14),后侧两个滚动轮(14)之间固定连接有第二驱动轴(15)。
4.根据权利要求3所述的一种灌溉装置,其特征在于:所述第二驱动轴(15)的外表面套设有第三锥形齿轮(16),第三锥形齿轮(16)的外表面啮合连接有第四锥形齿轮(17),第四锥形齿轮(17)的前侧表面固定连接有连接轴(18)。
5.根据权利要求4所述的一种灌溉装置,其特征在于:所述连接轴(18)的前端固定连接有第一锥齿(19),第一锥齿(19)的外表面啮合连接有第二锥齿(20),第二锥齿(20)的上表面固定连接有搅拌轴(21),搅拌轴(21)的上端转动贯穿进存储桶(13)的内部。
6.根据权利要求5所述的一种灌溉装置,其特征在于:所述搅拌轴(21)位于存储桶(13)内部的外表面固定连接有搅拌叶(22),底板(1)的上表面设置有灌溉箱(23),灌溉箱(23)的上表面设置有半环形输送板(24),半环形输送板(24)的内壁设置有喷头(25),存储桶(13)与灌溉箱(23)之间设置有输水管(26)。
技术总结
本技术公开了一种灌溉装置,涉及灌溉技术领域。该灌溉装置,包括底板,所述底板的上表面固定连接有标记箱,标记箱的前侧表面设置有玻璃板,标记箱的上表面设置有与其内部内部相通的进料口,标记箱的上表面设置有操控旋钮,底板的下表面固定连接有出料管,出料管与标记箱的内部相通,出料管的左侧表面固定连接有两个滑动板,两个滑动板相近的一侧表面固定连接有挡板,挡板的右侧表面滑动贯穿进出料管的内部出料管上设置有操控结构,通过上述结构,可以使得在进行对已灌溉区域进行标记时,无需工作人员频繁涂抹油漆,降低了劳动强度的同时,也可以避免油漆将地面上的泥土沾在记号刷的外表面,降低了故障机率。
