一种设有防护组件的茶树修剪机的制作方法

本技术涉及茶树修剪，具体为一种设有防护组件的茶树修剪机。

背景技术：

1、修剪是茶树优质高效树冠培养最重要的手段之一，目前，我国推广应用最多的修剪方法有定型修剪、轻修剪、深修剪、重修剪和台刈五中，其中，定型修剪主要起培养树冠骨架，促进分支，扩大树冠的作用；轻修剪主要起管理树冠的作用；深修剪、重修剪和台刈的主要目的是更新复壮树冠，根据茶树的生长发育特点、树式和相应的环境条件，合理应用不同的修剪方法及其配套技术措施，才能达到增产、提质和高效的目的，茶树修剪机是茶园管理专用作业机械，用于茶树的轻修剪、定型修剪、深修剪、重修剪、台刈等作业场合，现有的茶树修剪多是用修枝剪刀进行手工修剪，费时费力，作业质量较差，且现有的茶树修剪机大多需要通过手动操作，并不适用大批量的茶树修剪，且修剪的高度只能通过人工手动使其达到想要的高度进行修剪。

技术实现思路

1、本实用新型的目的在于针对现有技术的不足之处，提供一种设有防护组件的茶树修剪机，以解决上述背景技术中提出通过的现有的茶树修剪多是用修枝剪刀进行手工修剪，费时费力，作业质量较差，且现有的茶树修剪机大多需要通过手动操作，并不适用大批量的茶树修剪，且修剪的高度只能通过人工手动使其达到想要的高度进行修剪的情况。

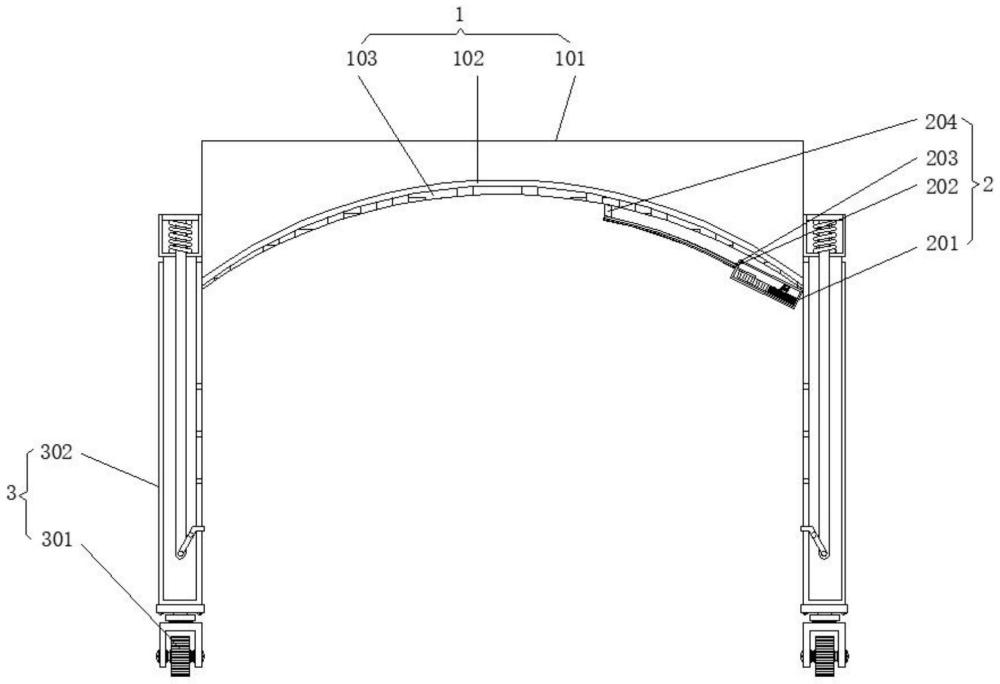

2、为实现上述目的，本实用新型提供如下技术方案：一种设有防护组件的茶树修剪机，包括防护结构，所述防护结构正下方设有修剪结构，防护结构两侧设有移动升降结构；

3、所述防护结构包括防护板，防护板正下方固定连接有弧形板，弧形板上设置有磁铁；

4、所述修剪结构包括驱动箱，驱动箱内部设置有电机，电机驱动主动齿轮转动，主动齿轮与从动齿轮啮合设置，从动齿轮上转动连接有三连杆。

5、通过采用上述技术方案，通过设置的电机驱动主动齿轮转动，从而带动主动齿轮和三连杆转动，进而起到驱动转动的效果。

6、优选的，所述驱动箱外部设置有活动刀片和固定刀片，固定刀片和活动刀片贴合设置，活动刀片与三连杆固定连接。

7、通过采用上述技术方案，当三连杆转动时会带动与之固定连接的活动刀片做往复直线运动，从而使得固定刀片和活动刀片之间相对运动，进而起到修剪的效果。

8、优选的，所述固定刀片和驱动箱上固定连接有铁块，铁块被弧形板上的磁铁吸附。

9、通过采用上述技术方案，修剪结构通过设置的铁快被弧形板上的磁铁吸附，从而起到磁力吸附固定的效果。

10、优选的，所述移动升降结构包括对称设置的两个车轮，车轮上固定连接伸缩杆。

11、通过采用上述技术方案，通过设置的车轮从而起到受力支撑和受力移动的效果。

12、优选的，所述伸缩杆包括固定套和活动套，活动套在固定套内部，固定套和活动套同侧均开设有调节孔，活动套与连接套固定连接，连接套与防护板固定连接。

13、优选的，所述连接套内设置有弹簧，活动杆贯穿弹簧中心，活动杆底部通过连接销与调节杆转动连接，调节杆通过连接销与活动套转动连接。

14、通过采用上述技术方案，通过弹性挤压弹簧使得活动杆底部与调节杆以及调节杆与活动套之间转动连接，从而使得调节杆卡入或卡出调节孔，从而起到高度调节的效果。

15、与现有技术相比，本实用新型的有益效果是：该一种设有防护组件的茶树修剪机，

16、(1)本案例通过设置的：移动升降结构，从而解决现有的茶树修剪机大多需要通过手动操作，并不适用大批量的茶树修剪，且修剪的高度只能通过人工手动使其达到想要的高度进行修剪的问题，操作者通过手动按压活动杆使得弹簧弹性挤压带动活动杆底部与调节杆以及调节杆与活动套之间转动连接，从而使得调节杆调节孔中卡出，此时只需轻拉活动杆即可带动活动套在固定套中向上运动，从而起到高度调节的效果，使其适用于不同坡度的斜坡；

17、(2)通过设置的：修剪结构，从而解决现有的茶树修剪机需要通过手持修剪机对茶树的不同位置进行修剪的问题，通过设置防磁铁将这个修剪结构吸附在弧形板上，只需操作者用手推动修剪结构即可使其在弧形板上任意调节位置，从而对茶树不同的位置进行修剪，更加方便省力。

1.一种设有防护组件的茶树修剪机，包括防护结构(1)，其特征在于：所述防护结构(1)正下方设有修剪结构(2)，防护结构(1)两侧设有移动升降结构(3)；

2.根据权利要求1所述的一种设有防护组件的茶树修剪机，其特征在于：所述驱动箱(201)外部设置有活动刀片(202)和固定刀片(203)，固定刀片(203)和活动刀片(202)贴合设置，活动刀片(202)与三连杆(2014)固定连接。

3.根据权利要求2所述的一种设有防护组件的茶树修剪机，其特征在于：固定刀片(203)和驱动箱(201)上固定连接有铁块(204)，铁块(204)被弧形板(102)上的磁铁(103)吸附。

4.根据权利要求1所述的一种设有防护组件的茶树修剪机，其特征在于：所述移动升降结构(3)包括对称设置的两个车轮(301)，车轮(301)上固定连接伸缩杆(302)。

5.根据权利要求4所述的一种设有防护组件的茶树修剪机，其特征在于：所述伸缩杆(302)包括固定套(3021)和活动套(3022)，活动套(3022)在固定套(3021)内部，固定套(3021)和活动套(3022)同侧均开设有调节孔，活动套(3022)与连接套(3023)固定连接，连接套(3023)与防护板(101)固定连接。

6.根据权利要求5所述的一种设有防护组件的茶树修剪机，其特征在于：所述连接套(3023)内设置有弹簧(3024)，活动杆(3025)贯穿弹簧(3024)中心，活动杆(3025)底部通过连接销与调节杆(3026)转动连接，调节杆(3026)通过连接销与活动套(3022)转动连接。
