一种蚯蚓养殖用成年蚯蚓分离装置的制作方法

本技术涉及蚯蚓养殖，具体为一种蚯蚓养殖用成年蚯蚓分离装置。

背景技术：

1、蚯蚓又名地龙，其营养丰富，可作为珍贵药物治疗多种疾病，还可以用作高蛋白食品和饲料，并且蚯蚓可将垃圾、秸秆等有机物质消化，由于繁殖迅速，因此在蚯蚓养殖过程中，需定期将成年蚯蚓与幼年蚯蚓分开，避免养殖装置内蚯蚓数量过多对其繁殖造成不利影响。

2、如公开号cn213468585u公开的一种蚯蚓养殖用成年蚯蚓分离装置，该装置通过第一弹簧与第二弹簧的配合，当对养殖框施加向下的压力并松开后，养殖框可在安装框上进行上下振动，从而可通过震动力将养殖框内的泥土排出，并保留成年蚯蚓处于养殖框内，便于将其取出。

3、但是上述养殖装置在使用时实用性较差，该装置在使用时会出现两个问题，第一就是该装置在使用时由于养殖框的侧壁的滑块是与第一弹簧相接触的，这就导致该装置在移动时养殖框就会进行抖动，从而使得直接就有泥土掉落下去，影响使用，第二是该装置的养殖框内部是由土壤和秸秆等有机物质进行填埋的，这些土壤堆叠在一起后仅仅依靠上下振动使泥土排出，这样的工作效率太差，从而影响该装置的实用性；鉴于此，我们提出了一种蚯蚓养殖用成年蚯蚓分离装置。

技术实现思路

1、本实用新型的目的在于提供一种蚯蚓养殖用成年蚯蚓分离装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种蚯蚓养殖用成年蚯蚓分离装置，包括安装框，所述安装框内部设置有养殖框，所述安装框侧壁设置有分离装置，所述分离装置包括：

3、网盖，所述网盖铰接在安装框侧壁，所述安装框内壁两侧转动连接有第一转杆和第二转杆，所述第一转杆和第二转杆侧壁均与养殖框侧壁固定连接；

4、装置板，所述装置板固定连接在安装框侧壁，所述装置板表面转动连接有转动杆，所述转动杆表面固定连接有蜗杆，所述第一转杆表面固定连接有蜗轮；

5、固定板，所述固定板固定安装在安装框侧壁，所述固定板侧壁固定安装有电机，所述电机输出轴与转动杆一端固定连接；

6、推动装置，所述推动装置设置在安装框内部。

7、优选的，所述推动装置包括固定架，所述固定架内部贯穿有移动杆，所述养殖框内部设置有放置盒，所述移动杆一端贯穿养殖框且固定安装有连接板，所述移动杆另一端固定安装有受击板，所述连接板与放置盒侧壁固定连接，所述固定架内壁转动连接有旋杆，所述旋杆表面固定安装有凸轮，所述移动杆表面设置有复位弹簧。

8、优选的，所述旋杆下端贯穿固定架且固定安装有第一锥形齿轮，所述第一转杆表面固定安装有第二锥形齿轮。

9、优选的，所述复位弹簧一端与受击板侧壁固定连接，所述复位弹簧另一端与固定架内壁固定连接。

10、优选的，所述放置盒下端开设有若干组筛孔，所述放置盒可以在养殖框内部进行移动，所述放置盒高度与养殖框相同。

11、优选的，所述安装框的大小与养殖框的旋转轨迹相适配。

12、与现有技术相比，本实用新型提供了一种蚯蚓养殖用成年蚯蚓分离装置，具备以下有益效果：

13、1、该蚯蚓养殖用成年蚯蚓分离装置通过设置了分离装置从而方便做到对放置盒内部的泥土进行掉落，使用者可以通过电机带动蜗杆进行转动，从而使得第一转杆转动带动其侧壁的养殖框整体进行旋转，从而使得放置盒内部的泥土进行上下分离移动，从而提高该装置的使用效率，并且养殖框在移动时是不会移动的，从而方便该装置进行使用。

14、2、该蚯蚓养殖用成年蚯蚓分离装置通过设置了推动装置从而方便做到对放置盒进行推动，使放置盒在进行转动时可以进行一定的左右移动撞击，从而加速放置盒内部的泥土进行掉落，从而方便该装置进行使用。

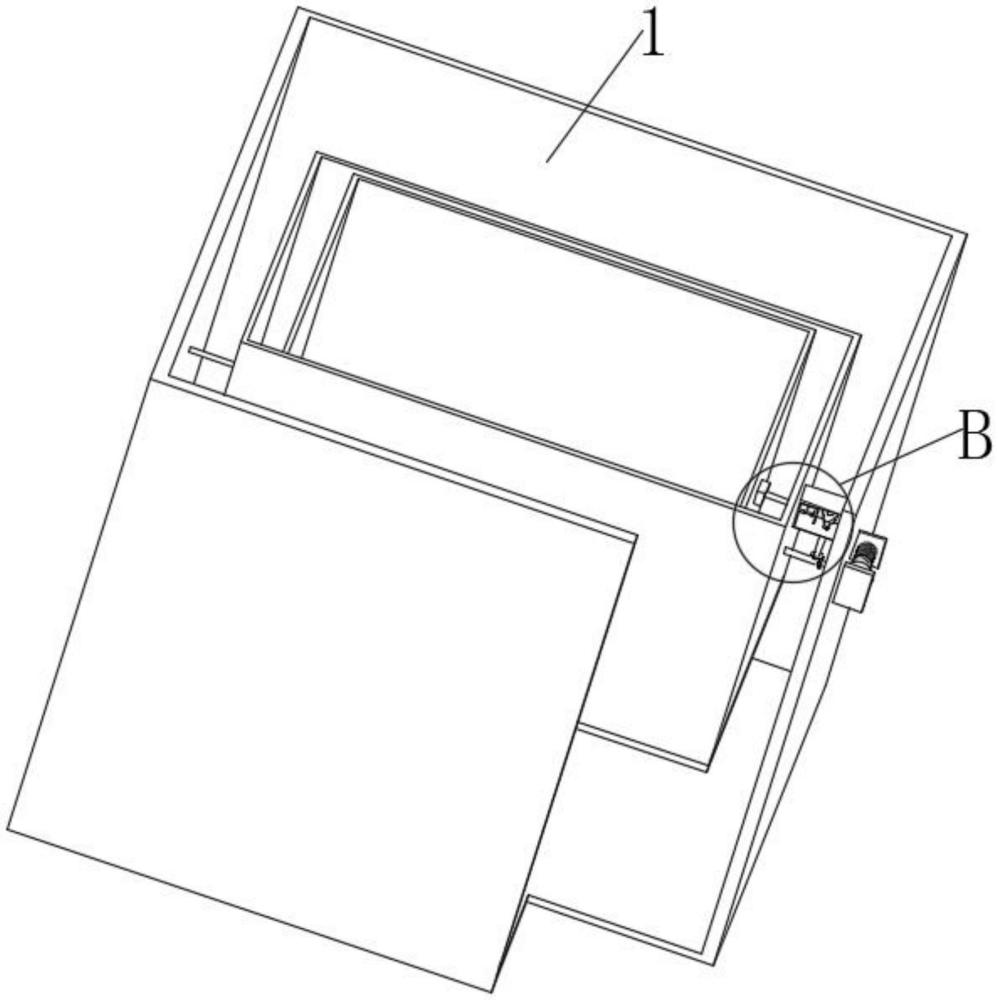

1.一种蚯蚓养殖用成年蚯蚓分离装置，包括安装框（1），所述安装框（1）内部设置有养殖框（2），其特征在于：所述安装框（1）侧壁设置有分离装置（3），所述分离装置（3）包括：

2.根据权利要求1所述的一种蚯蚓养殖用成年蚯蚓分离装置，其特征在于：所述推动装置（4）包括固定架（41），所述固定架（41）内部贯穿有移动杆（42），所述养殖框（2）内部设置有放置盒（422），所述移动杆（42）一端贯穿养殖框（2）且固定安装有连接板（43），所述移动杆（42）另一端固定安装有受击板（44），所述连接板（43）与放置盒（422）侧壁固定连接，所述固定架（41）内壁转动连接有旋杆（45），所述旋杆（45）表面固定安装有凸轮（46），所述移动杆（42）表面设置有复位弹簧（47）。

3.根据权利要求2所述的一种蚯蚓养殖用成年蚯蚓分离装置，其特征在于：所述旋杆（45）下端贯穿固定架（41）且固定安装有第一锥形齿轮（5），所述第一转杆（32）表面固定安装有第二锥形齿轮（6）。

4.根据权利要求2所述的一种蚯蚓养殖用成年蚯蚓分离装置，其特征在于：所述复位弹簧（47）一端与受击板（44）侧壁固定连接，所述复位弹簧（47）另一端与固定架（41）内壁固定连接。

5.根据权利要求2所述的一种蚯蚓养殖用成年蚯蚓分离装置，其特征在于：所述放置盒（422）下端开设有若干组筛孔，所述放置盒（422）可以在养殖框（2）内部进行移动，所述放置盒（422）高度与养殖框（2）相同。

6.根据权利要求1所述的一种蚯蚓养殖用成年蚯蚓分离装置，其特征在于：所述安装框（1）的大小与养殖框（2）的旋转轨迹相适配。
