多刃口高空摘果器的制作方法

本技术涉及摘果设备领域，尤其涉及一种多刃口高空摘果器。

背景技术：

1、生长在树上的果实有很多种，常见的有苹果、梨、柿子、柚子、菠萝蜜等很多种。人们在采摘时都采用不同的方法，低处的果实站在树下即可采摘，中高处、高处的果实就需要借助工具进行采摘。现有的摘果器分为很多种，根据采摘果实的不同也分为很多种。专利号202321383846.9，专利名称一种摘果器，其在前端设置有切断机构，只能下拉使用，且其不能将树枝下拉进行采摘。专利号202321548818.8，专利名称一种便捷式可伸缩摘果器，在使用过程中需要由于果实的大小不同，需要不断伸缩，且由于只能采摘单个果实，使操作非常繁琐，需要不断采摘、取果，还需要观察电量及时充电，增加了采摘人员的工作量。这就亟需一种既可以下拉树枝便于采摘，又可以采摘高空果实，还需要在采摘时避免因果实重量过重造成的直接坠落，使果实摔碎或砸伤。

技术实现思路

1、为了解决以上问题，本实用新型提供一种多刃口高空摘果器，它结构合理，解决了上述问题。

2、本实用新型的技术方案是：提供一种多刃口高空摘果器，包括套果组件一、套果组件二、套果组件三、固定组件一、固定组件二、果袋，套果组件一与套果组件二两端均通过套果组件三连接，套果组件二一端设置有固定组件一，固定组件二穿过套果组件二、固定组件一通过螺栓一固定，固定组件一另一端通过垫片、螺栓二固定在套果组件二上，果袋安装在套果组件一、套果组件二、套果组件三上，套果组件一一端设置有弯钩，另一端设置有切割端一，切割端一为双刀口切割端一，切割端一两侧设置有转折端部一，转折端部一上均设置有孔一，切割端一上端还设置有通孔一；套果组件二一端为连接头，另一端为切割端二，切割端二为双刀口切割端二，切割端二两侧设置有转折端部二，转折端部二上均设置有孔二，切割端二上设置有若干个通孔二，连接头上设置有横向通孔、纵向通孔；套果组件三包括弧形端部一、弧形端部二，弧形端部一两端均设有弧形端部二，弧形端部一上设置有通孔；弧形端部一两端的弧形端部二分别通过焊接或螺栓固定在切割端一的通孔一、切割端二的通孔二上。

3、可选的，所述套果组件一、弯钩、双刀口切割端一、转折端部一、孔一、通孔一为一体式结构；

4、可选的，所述套果组件二、连接头、切割端二、双刀口切割端二、转折端部二、孔二、通孔二、横向通孔、纵向通孔为一体式结构；

5、可选的，所述弧形端部一、弧形端部二、通孔为一体式结构；

6、可选的，所述双刀口切割端一、双刀口切割端二均为w形结构刃口；

7、可选的，所述果袋通过扣件或缝合固定在孔一、孔二、弧形端部一上；

8、可选的，所述套果组件一、套果组件二、套果组件三、固定组件一、固定组件二均为金属材质；

9、与现有技术相比，本实用新型的有益效果是：结构合理，弯钩将带有果实的树枝拉低，方便工人采摘果实；w形结构刃口，且多个刃口，使树枝能快速与刃口接触，快速切断枝条，金属材质，避免了因果实重量过重造成的压断问题，还避免了直接坠落造成果实摔碎或砸伤。

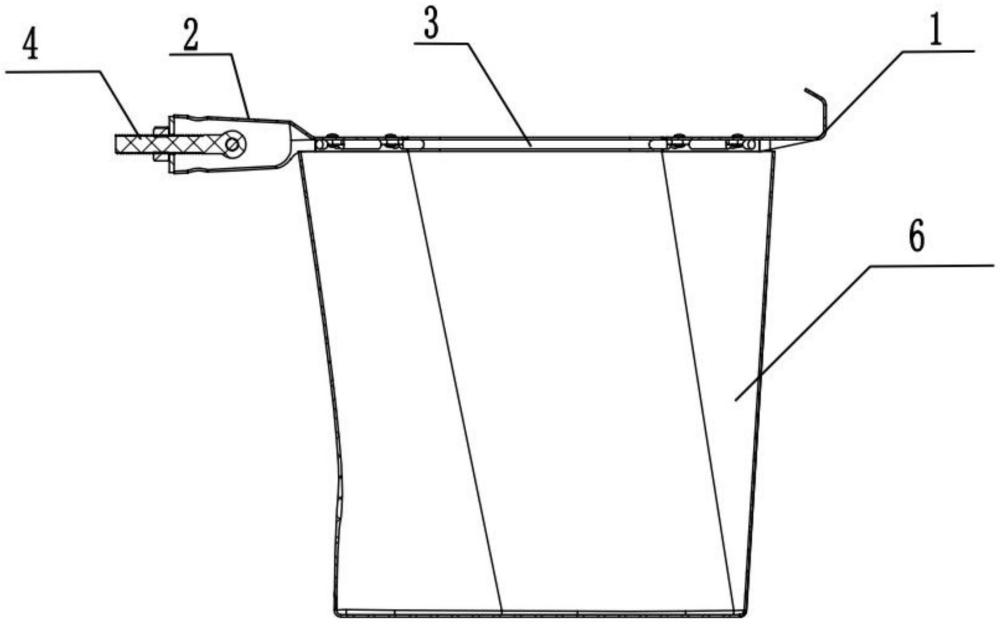

1.多刃口高空摘果器，其特征在于：包括套果组件一(1)、套果组件二(2)、套果组件三(3)、固定组件一(4)、固定组件二(5)、果袋(6)，套果组件一(1)与套果组件二(2)两端均通过套果组件三(3)连接，套果组件二(2)一端设置有固定组件一(4)，固定组件二(5)穿过套果组件二(2)、固定组件一(4)通过螺栓一(51)固定，固定组件一(4)另一端通过垫片(41)、螺栓二(42)固定在套果组件二(2)上，果袋(6)安装在套果组件一(1)、套果组件二(2)、套果组件三(3)上，套果组件一(1)一端设置有弯钩(11)，另一端设置有切割端一(16)，切割端一(16)为双刀口切割端一(15)，切割端一(16)两侧设置有转折端部一(12)，转折端部一(12)上均设置有孔一(13)，切割端一(16)上端还设置有通孔一(14)；套果组件二(2)一端为连接头(21)，另一端为切割端二(22)，切割端二(22)为双刀口切割端二(23)，切割端二(22)两侧设置有转折端部二(221)，转折端部二(221)上均设置有孔二(222)，切割端二(22)上设置有若干个通孔二(223)，连接头(21)上设置有横向通孔(212)、纵向通孔(211)；套果组件三(3)包括弧形端部一(31)、弧形端部二(33)，弧形端部一(31)两端均设有弧形端部二(33)，弧形端部一(31)上设置有通孔(32)；弧形端部一(31)两端的弧形端部二(33)分别通过焊接或螺栓固定在切割端一(16)的通孔一(14)、切割端二(22)的通孔二(223)上。

2.根据权利要求1所述多刃口高空摘果器，其特征在于：所述套果组件一(1)、弯钩(11)、双刀口切割端一(15)、转折端部一(12)、孔一(13)、通孔一(14)为一体式结构。

3.根据权利要求1所述多刃口高空摘果器，其特征在于：所述套果组件二(2)、连接头(21)、切割端二(22)、双刀口切割端二(23)、转折端部二(221)、孔二(222)、通孔二(223)、横向通孔(212)、纵向通孔(211)为一体式结构。

4.根据权利要求1所述多刃口高空摘果器，其特征在于：所述弧形端部一(31)、弧形端部二(33)、通孔(32)为一体式结构。

5.根据权利要求1所述多刃口高空摘果器，其特征在于：所述双刀口切割端一(15)、双刀口切割端二(23)均为w形结构刃口。

6.根据权利要求1所述多刃口高空摘果器，其特征在于：所述果袋(6)通过扣件或缝合固定在孔一(13)、孔二(222)、弧形端部一(31)上。

7.根据权利要求1所述多刃口高空摘果器，其特征在于：所述套果组件一(1)、套果组件二(2)、套果组件三(3)、固定组件一(4)、固定组件二(5)均为金属材质。
