一种伸缩式电蚊拍的制作方法

本技术涉及电蚊拍，具体为一种伸缩式电蚊拍。

背景技术：

1、电蚊拍是一种小家电产品，它利用电子高压灭蚊手拍来灭蚊，这种产品具有实用、方便、灭蚊效果好、无化学污染、安全卫生等优点，因此普遍受到人们的欢迎，已逐步成为夏日灭虫不可缺少的工具，成为夏季畅销的小家电产品，电蚊拍的内部结构通常包括电池、电路板和高压发生器，当按下电蚊拍的开关时，电路板会向高压发生器供电，高压发生器会产生高达几千伏甚至上万伏的电压，通过电网将这个电压输送到金属网丝上，形成一个静电场。

2、例如中国专利网公开的专利号为：201721448350.x，专利名称为：多功能电蚊拍，涉及电蚊拍技术领域，本实用新型提供一种多功能电蚊拍，包括电蚊拍本体、电路组件、手柄及充电结构，手柄的一端与电蚊拍本体连接，手柄的另一端与充电结构可拆卸地连接，电路组件位于手柄内，且电蚊拍本体通过电路组件与充电结构电性连接，电路组件与充电结构可拆卸地连接，本实用新型提供的多功能电蚊拍的结构简单、使用方便。同时，其还具有充电便捷和功能丰富的特点，以提供更加良好的用户体验。

3、但是现有电蚊拍的结构较为单一，主要由塑料壳体组装制成，其长度受到壳体长度的影响，导致电蚊拍的工作范围受到干扰，影响电蚊拍的适用范围。

4、因此，需要对伸缩式电蚊拍进行设计改造。

技术实现思路

1、为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种伸缩式电蚊拍，具备可调节长度的优点，解决了现有电蚊拍的结构较为单一，主要由塑料壳体组装制成，其长度受到壳体长度的影响，导致电蚊拍的工作范围受到干扰，影响电蚊拍的适用范围的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种伸缩式电蚊拍，包括电蚊拍机体；

3、设置在电蚊拍机体底部的把手；

4、所述把手的顶部设置有用于将电蚊拍机体连接的调节结构；

5、所述把手的顶部设置有位于调节结构外侧的传动结构；

6、所述调节结构包括设置在把手顶部的连接框，所述连接框的底部与把手的顶部固定连接，所述连接框的内部设置有传动杆，所述传动杆表面的左侧与右侧均套设有螺套，所述螺套的正面与背面均设置有位于连接框内部的曲柄，所述曲柄与螺套通过销轴活动连接，所述曲柄远离螺套的一侧延伸至电蚊拍机体的外侧，所述曲柄与电蚊拍机体通过销轴活动连接。

7、作为本实用新型优选的，所述传动结构包括设置在连接框左侧的转轮，所述传动杆的两端均贯穿连接框并与连接框通过轴承活动连接，所述传动杆的左端延伸至转轮的右侧，所述转轮的右侧与传动杆的左端固定连接，所述螺套与传动杆通过轴承活动连接。

8、作为本实用新型优选的，所述连接框内壁的底部固定连接有导向条，所述导向条位于传动杆的底部，所述导向条远离连接框的一侧延伸至螺套的内部，所述螺套与导向条滑动连接。

9、作为本实用新型优选的，所述连接框的正面与背面均固定连接有挡板，所述传动结构和调节结构均位于挡板的内侧。

10、作为本实用新型优选的，所述连接框底部的左侧与右侧均固定连接有加强筋，所述加强筋位于把手的外侧，所述加强筋远离连接框的一侧与把手的表面固定连接。

11、作为本实用新型优选的，所述连接框的顶部设置有弹板，所述弹板位于曲柄的内侧，所述弹板的左侧与右侧均与曲柄的表面固定连接。

12、与现有技术相比，本实用新型的有益效果如下：

13、1、本实用新型通过传动结构推动螺套相向移动，两个螺套之间的间距缩短并推动曲柄向内侧摆动，曲柄底端之间的间距缩小并挤压电蚊拍机体向上移动，从而达到扩大电蚊拍机体延伸面积的效果，本实用新型能够提高现有电蚊拍的结构功能性，其长度能够灵活调节，避免电蚊拍的工作范围受到干扰，保证电蚊拍的适用范围。

14、2、本实用新型通过螺纹连接螺套和传动杆，能够便于用户控制两个螺套移动，而且可以对调节后的螺套起到限位的现象。

15、3、本实用新型通过设置导向条，能够对螺套进行限位，避免螺套在移动过程中出现倾斜的现象。

16、4、本实用新型通过设置挡板，能够提高电蚊拍机体的安全性，减少传动结构与外部环境的接触面积。

17、5、本实用新型通过设置加强筋，能够提高连接框与把手的连接强度，防止连接框与把手的连接处出现松动的现象。

18、6、本实用新型通过设置弹板，能够对曲柄进行支撑，便于曲柄进行变形摆动。

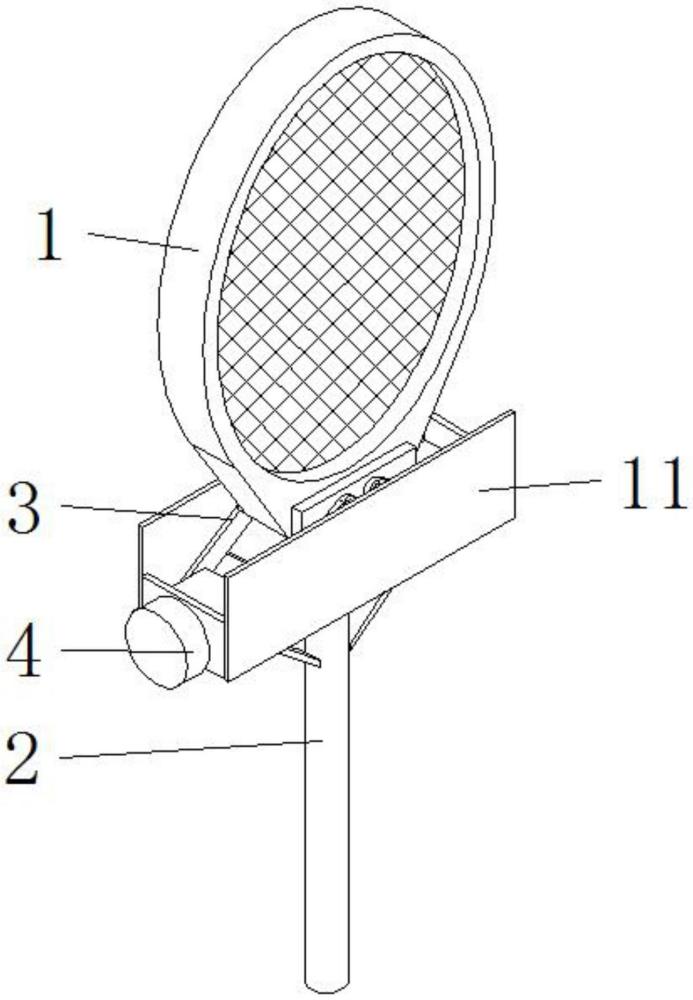

1.一种伸缩式电蚊拍，包括电蚊拍机体(1)；

2.根据权利要求1所述的一种伸缩式电蚊拍，其特征在于：所述传动结构(4)包括设置在连接框(5)左侧的转轮(9)，所述传动杆(6)的两端均贯穿连接框(5)并与连接框(5)通过轴承活动连接，所述传动杆(6)的左端延伸至转轮(9)的右侧，所述转轮(9)的右侧与传动杆(6)的左端固定连接，所述螺套(7)与传动杆(6)通过轴承活动连接。

3.根据权利要求2所述的一种伸缩式电蚊拍，其特征在于：所述连接框(5)内壁的底部固定连接有导向条(10)，所述导向条(10)位于传动杆(6)的底部，所述导向条(10)远离连接框(5)的一侧延伸至螺套(7)的内部，所述螺套(7)与导向条(10)滑动连接。

4.根据权利要求1所述的一种伸缩式电蚊拍，其特征在于：所述连接框(5)的正面与背面均固定连接有挡板(11)，所述传动结构(4)和调节结构(3)均位于挡板(11)的内侧。

5.根据权利要求1所述的一种伸缩式电蚊拍，其特征在于：所述连接框(5)底部的左侧与右侧均固定连接有加强筋(12)，所述加强筋(12)位于把手(2)的外侧，所述加强筋(12)远离连接框(5)的一侧与把手(2)的表面固定连接。

6.根据权利要求1所述的一种伸缩式电蚊拍，其特征在于：所述连接框(5)的顶部设置有弹板(13)，所述弹板(13)位于曲柄(8)的内侧，所述弹板(13)的左侧与右侧均与曲柄(8)的表面固定连接。
