一种折叠式镇压辊的制作方法

本实用新型涉及农林机械，具体涉及一种折叠式镇压辊。

背景技术：

镇压辊是农用机械中常用的装置，其作用是压实土壤、防止水分流失，镇压辊一般安装在旋耕机、播种机的尾部作为配套结构，因此其尺寸设计受到旋耕机、播种机设计尺寸的限制，而在实际耕作过程中，往往需要单独使用镇压辊来压实大面积的土地，当单独使用镇压辊时往往希望镇压辊的长度能够尽可能的长，这样一次巡地便可压实更大面积的田地，大大提高效率，但是一旦镇压辊的长度变长运输就越困难，这成为限制镇压辊设计的瓶颈。

技术实现要素：

本实用新型克服现有缺陷提供一种折叠式镇压辊，收放自由，节省空间、一次镇压的土地面积大。

本实用新型通过以下技术方案实现：

一种折叠式镇压辊，包括与拖拉机连接的牵引架，所述牵引架的下方设有一个主镇压辊总成，所述主镇压辊总成的后侧设有两个左右对称的辅镇压辊总成，所述两个辅镇压辊总成的外侧边分别超出主镇压辊总成的左右侧边，所述牵引架上设有分别驱动两个辅镇压辊总成上下翻转的油缸。

本实用新型进一步的改进方案是，主镇压辊总成包括左、右端板、主镇压辊、连接板，连接板固连在左、右端板之间，主镇压辊转动连接在左、右端板之间，所述连接板位于主镇压辊的后侧。

本实用新型进一步的改进方案是，所述辅镇压辊总成包括左、右侧板、辅镇压辊、两块挡板，两挡板固连在左、右侧板之间，辅镇压辊转动连接在左、右侧板之间，所述辅镇压辊位于两挡板之间。

本实用新型进一步的改进方案是，所述连接板的后侧面上设有左、右固定板，右侧的辅镇压辊总成的左侧板铰接在右固定板的右侧边，左侧的辅镇压辊总成的右侧板铰接在左固定板的左侧边。

本实用新型进一步的改进方案是，所述两个油缸的活塞杆分别铰接在两个辅镇压辊顶部设有的盖板上，所述盖板位于辅镇压辊上方且盖板固连两挡板顶部，所述油缸的固定座铰接在牵引架中部上方的架体上。

本实用新型和现有技术相比具有以下优点：

本实用新型结构简单，辅镇压辊总成位于主镇压辊总成的后方且两侧边超出主镇压辊，这样能够增大一次镇压的宽度，从而扩大一次镇压的面积提高效率，辅镇压辊总成能够在油缸的驱动下自动上下翻转，在不工作的时将其向上翻转收起，节省空间，便于运输和存放。

附图说明

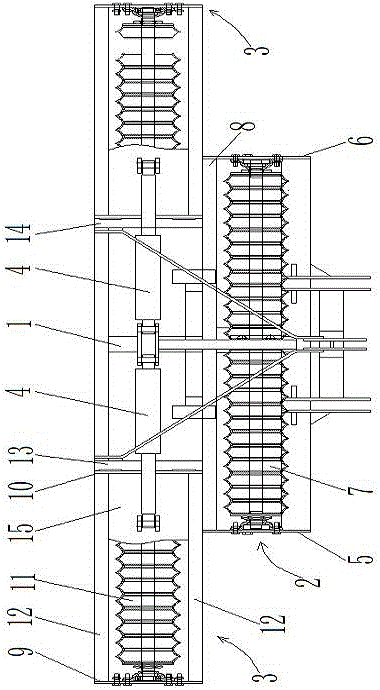

图1为本实用新型俯视结构示意图。

具体实施方式

如图1所示的一种折叠式镇压辊，包括与拖拉机连接的牵引架1，所述牵引架1的下方设有一个主镇压辊总成2，所述主镇压辊总成2的后侧设有两个左右对称的辅镇压辊总成3，所述两个辅镇压辊总成3的外侧边分别超出主镇压辊总成2的左右侧边，所述牵引架1上设有分别驱动两个辅镇压辊总成3上下翻转的油缸4。
