橘果园浇灌装置的制作方法

本技术涉及浇灌，尤其涉及橘果园浇灌装置。

背景技术：

1、果树是指果实可食的树木，能提供可供食用的果实、种子的多年生植物及其砧木的总称。水果种植在我国农业种植占据了很大一部分比重，现在许多农业家庭靠着水果种植发家致富，果树在种植需要定期对果树进行管理和维护，在天气干燥时还需对果树进行浇水来提高果树的成活率，现有技术中，一般由农民采用水桶装取河中的水对果树进行浇灌，这种浇灌方式需要较大的劳动力，浇灌效率低。

2、经海量检索，发现现有技术中如公告号为cn210226459u一种用于果园种植的浇灌装置，解决了由农民采用水桶装取河中的水对果树进行浇灌，这种浇灌方式需要较大的劳动力，浇灌效率低的问题，包括车体与安装在车体上的集水箱，集水箱的顶端设置有加水管道，加水管道的底端延伸至集水箱的内部，且加水管道的底端内壁上固定有环形限位块，环形限位块的上方设置有筛板，集水箱的底端焊接有出水管，出水管的一端延伸至集水箱的内部，且出水管位于集水箱内部的一端焊接固定有固定板，并且出水管位于集水箱内部的一端外壁上开设有出水孔，通过拉动拉环，使河水通过出水孔进入出水管对果树进行浇灌，从而减轻了农民的劳动量，提高了浇灌效率，此实用新型虽然可以对果树进行浇水，但在操作时“通过拉动拉环，使河水通过出水孔进入出水管对果树进行浇灌，从而减轻了农民的劳动量，提高了浇灌效率”，在此过程中拉绳长时间浸泡在水箱内部，容易对拉绳造成腐蚀，从而容易使拉绳断裂，影响其使用寿命。

3、因此，有必要提供橘果园浇灌装置解决上述技术问题。

技术实现思路

1、本实用新型提供橘果园浇灌装置，解决了背景技术中的问题。

2、为解决上述技术问题，本实用新型提供的橘果园浇灌装置，包括底座和水箱，所述水箱安装在底座顶部表面，所述水箱内部设置有防护筒，所述水箱外侧表面设置有出水管，所述出水管与防护筒贯通连接，所述防护筒内部设置有隔板，所述隔板表面贯穿滑动插接有拉杆，所述拉杆两端分别设置有第一活塞和第二活塞，所述第一活塞表面设置有弹簧，所述弹簧另一端与隔板表面固定，所述防护筒表面位于隔板一侧贯穿开设有透水孔，所述第二活塞一端设置有拉绳，所述拉绳一端设置有拉环。

3、优选的，所述水箱顶部表面贯通设置有限位套筒，所述限位套筒内部插接有指示杆，所述指示杆底端设置有浮板，所述指示杆顶端设置有限位盘。

4、优选的，所述水箱顶部表面贯通设置有进水斗。

5、优选的，所述透水孔开设有多个，且多个透水孔等距离开设在防护筒外侧表面。

6、优选的，所述底座顶部表面安装有竖板，所述竖板表面活动安装有绕线轮。

7、优选的，所述底座底端表面分别设置有支撑腿和滑轮，所述底座顶部表面设置有推把，且推把外侧表面设置有防滑凸粒。

8、与相关技术相比较，本实用新型提供的橘果园浇灌装置具有如下

9、有益效果：

10、1、与现有技术相比，橘果园浇灌装置，通过设置防护筒、隔板、拉杆、第一活塞、第二活塞、弹簧、拉绳和拉环的配合使用，便于在控制出水管出水的同时，对拉绳的保护，避免拉绳长时间浸泡在水箱内部，造成对拉绳的腐蚀，使得在对橘树浇水时，工作人员把水箱移动到橘树一侧，之后旋转水箱，然后让出水管倾斜向下，之后工作人员通过拉环拉动拉绳，从而使拉绳通过拉杆带动第一活塞和第二活塞移动，然后使水箱内部的液体通过透水孔进入到防护筒内部，之后再通过出水管排出即可，在浇水完成后，再松开拉绳，然后在弹簧的弹性下带动第一活塞对出水管进行密封即可，此方式操作简单，便于对拉绳的保护，通过设置限位套筒、指示杆、浮板和限位盘的配合使用，便于对水箱内部的液体进行观察，当水箱内部的液位下降时，浮板会带动指示杆向下移动，从而使限位盘靠近水箱，从而可以目测限位盘到水箱顶部的距离来确定水箱内部的液体含量，从而及时补充水分。

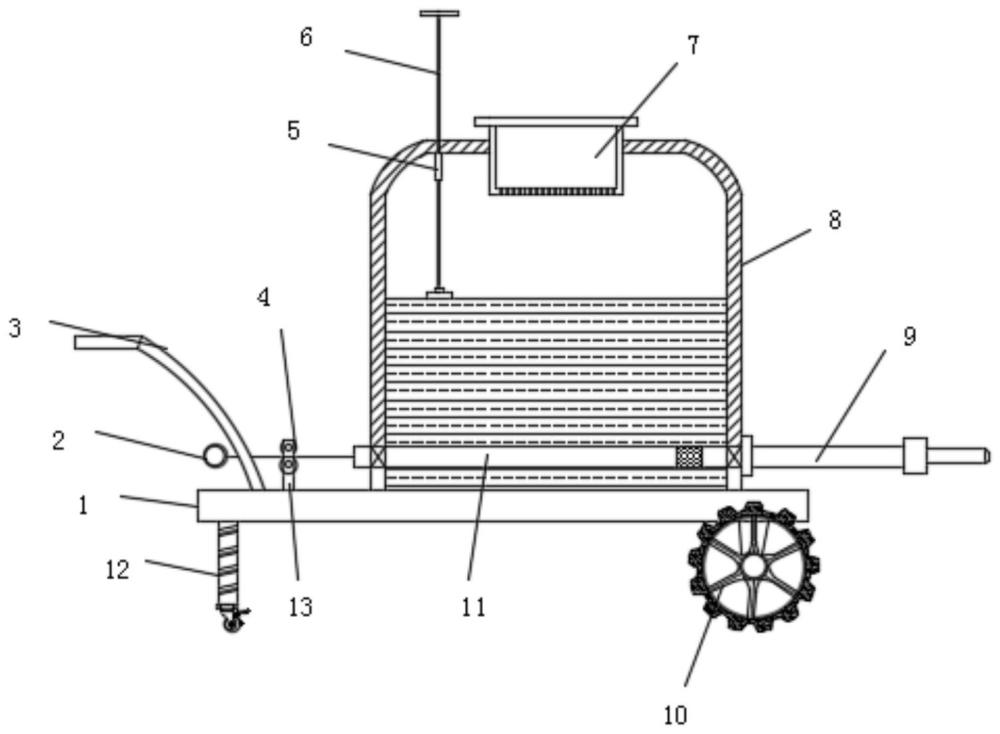

1.橘果园浇灌装置，包括底座(1)和水箱(8)，其特征在于，所述水箱(8)安装在底座(1)顶部表面，所述水箱(8)内部设置有防护筒(11)，所述水箱(8)外侧表面设置有出水管(9)，所述出水管(9)与防护筒(11)贯通连接，所述防护筒(11)内部设置有隔板(19)，所述隔板(19)表面贯穿滑动插接有拉杆(16)，所述拉杆(16)两端分别设置有第一活塞(18)和第二活塞(20)，所述第一活塞(18)表面设置有弹簧(17)，所述弹簧(17)另一端与隔板(19)表面固定，所述防护筒(11)表面位于隔板(19)一侧贯穿开设有透水孔(21)，所述第二活塞(20)一端设置有拉绳(22)，所述拉绳(22)一端设置有拉环(2)。

2.根据权利要求1所述的橘果园浇灌装置，其特征在于，所述水箱(8)顶部表面贯通设置有限位套筒(5)，所述限位套筒(5)内部插接有指示杆(6)，所述指示杆(6)底端设置有浮板(15)，所述指示杆(6)顶端设置有限位盘(14)。

3.根据权利要求1所述的橘果园浇灌装置，其特征在于，所述水箱(8)顶部表面贯通设置有进水斗(7)。

4.根据权利要求1所述的橘果园浇灌装置，其特征在于，所述透水孔(21)开设有多个，且多个透水孔(21)等距离开设在防护筒(11)外侧表面。

5.根据权利要求1所述的橘果园浇灌装置，其特征在于，所述底座(1)顶部表面安装有竖板(13)，所述竖板(13)表面活动安装有绕线轮(4)。

6.根据权利要求1所述的橘果园浇灌装置，其特征在于，所述底座(1)底端表面分别设置有支撑腿(12)和滑轮(10)，所述底座(1)顶部表面设置有推把(3)，且推把(3)外侧表面设置有防滑凸粒。
