一种蜜蜂饲养用恒温装置的制作方法

本技术属于蜜蜂饲养，尤其涉及一种蜜蜂饲养用恒温装置。

背景技术：

1、蜜蜂饲养是指人类对蜜蜂进行管理、繁殖和收集蜜等产物的过程，通过安装蜜蜂饲养箱，养蜂人可以更好地控制蜜蜂的活动和生长周期，提高蜜蜂的生产效率和品质，同时也降低了蜜蜂受到极端温度影响的风险，但是在冬天饲养蜂蜜时，蜜蜂饲养箱中可能会出现温度过低导致蜜蜂死亡的案例。

2、但是上述装置在实施的过程中仍存在以下问题：

3、现有技术和使得在冬天饲养蜂蜜时，蜜蜂饲养箱中可能会出现温度过低导致蜜蜂死亡的案例，现有蜜蜂饲养箱在搭建时都是使用木板进行搭建，并没有在内部添加恒温结构，这样冬天会有大量冷风直接从蜜蜂饲养箱通风处进入，当大量的冷风进入到蜜蜂饲养箱内会导致蜜蜂死亡，所以特提出一种蜜蜂饲养用恒温装置解决以上问题。

技术实现思路

1、针对现有技术存在的问题，本实用新型提供了一种蜜蜂饲养用恒温装置，具备恒温的优点，可以克服上述问题或者至少部分地解决了蜜蜂饲养箱在搭建时都是使用木板进行搭建，并没有在内部添加恒温结构，这样冬天会有大量冷风直接从蜜蜂饲养箱通风处进入，当大量的冷风进入到蜜蜂饲养箱内会导致蜜蜂死亡的问题。

2、本实用新型是这样实现的，一种蜜蜂饲养用恒温装置，包括木箱体、盖板和恒温组件，所述木箱体的顶部与盖板的底部活动连接，所述恒温组件设置于木箱体的内腔；

3、用于对木箱体内部进行保温的恒温组件，所述恒温组件包括保温棉框板，所述保温棉框板固定连接于木箱体的内腔，所述木箱体的底板设置有电热毯，所述电热毯的右侧电性连接有电线，所述电线的右侧贯穿保温棉框板和木箱体并电性连接有控制器，所述控制器靠近木箱体的一侧与木箱体固定连接；

4、所述盖板内腔的前侧和后侧均开设有活动槽，所述活动槽的内腔设置有控制装置，所述控制装置的顶部设置有定位组件。

5、作为本实用新型优选的，所述盖板的底板固定连接有对接环，所述木箱体的顶部开设有与对接环配合使用的对接槽，所述对接环插接连接于对接槽的内腔，通过设置对接环和对接槽，盖板在与木箱体对接时，对接环会插入到对接槽内，这时盖板就不会在木箱体的顶部移动发生掉落。

6、作为本实用新型优选的，所述盖板的右侧开设有通孔，所述通孔的底部与木箱体相对应，所述通孔的底部开设有进风孔，通过设置通孔和进风孔，蜜蜂在木箱体内活动时，需要有新鲜空气进入到木箱体内，这时外界的风可以通过通孔和进风孔进入到木箱体内。

7、作为本实用新型优选的，所述通孔的顶部和底部均开设有滑动槽，所述滑动槽内腔的左侧和右侧均滑动连接有调节板，通过设置滑动槽和调节板，当需要调节通孔的进风大小时，调节板在滑动槽内移动至合适位置，这时即可减少通孔的进风大小，防止大量的冷风进入到木箱体内。

8、作为本实用新型优选的，所述控制装置包括连接板，所述连接板的前侧和后侧均与调节板固定连接，所述连接板的顶部开设有挤压孔，所述挤压孔的内腔活动连接有挤压杆，所述挤压杆的顶部固定连接有转板，所述转板的顶部固定连接有转动件，通过设置控制装置，当需要同时调节两个调节板的移动位置时，旋转握紧壳带动转动件旋转，转动件旋转会带动转板在安装槽内旋转，转板旋转会带动挤压杆在挤压孔内挤压内壁，这时旋转产生的挤压力会带动连接板移动，连接板移动会带动两个调节板在滑动槽内移动。

9、作为本实用新型优选的，所述定位组件包括握紧壳，所述握紧壳的底部与转动件的顶部固定连接，所述握紧壳的内腔活动连接有限制管，所述限制管的底部贯穿握紧壳并转动件固定连接，所述限制管的内腔活动连接有插接杆，所述插接杆的顶部与握紧壳内壁固定连接，通过设置定位组件，当调节板移动至合适位置后，松开握紧壳，插接杆会插入到合适位置的插接槽内，这时转动件的位置就会被定位，这样与转动件有联动的结构都会被定位。

10、作为本实用新型优选的，所述盖板靠近插接杆的一侧开设有与插接杆配合使用的插接槽，且插接槽的数量为多个，并均匀开设于盖板靠近插接杆的一侧，所述插接杆的底部贯穿握紧壳和转动件并延伸至插接槽的内腔，通过设置插接槽，当需要将调节板调节至合适位置时，插接杆可以插入到多个插接槽的其中一个，这样可以方便对不同位置的调节板进行位置固定。

11、与现有技术相比，本实用新型的有益效果如下：

12、本实用新型通过设置保温棉框板、电热毯、电线、控制器、活动槽、控制装置和定位组件的配合使用，当调节板在通孔内移动至合适位置后，松开握紧壳，插接杆会插入到合适位置的插接槽内，这时调节板的位置就会被定位，这时木箱体内的热气在从进风孔和通孔的排出速度就会变慢，解决了蜜蜂饲养箱在搭建时都是使用木板进行搭建，并没有在内部添加恒温结构，这样冬天会有大量冷风直接从蜜蜂饲养箱通风处进入，当大量的冷风进入到蜜蜂饲养箱内会导致蜜蜂死亡的问题。

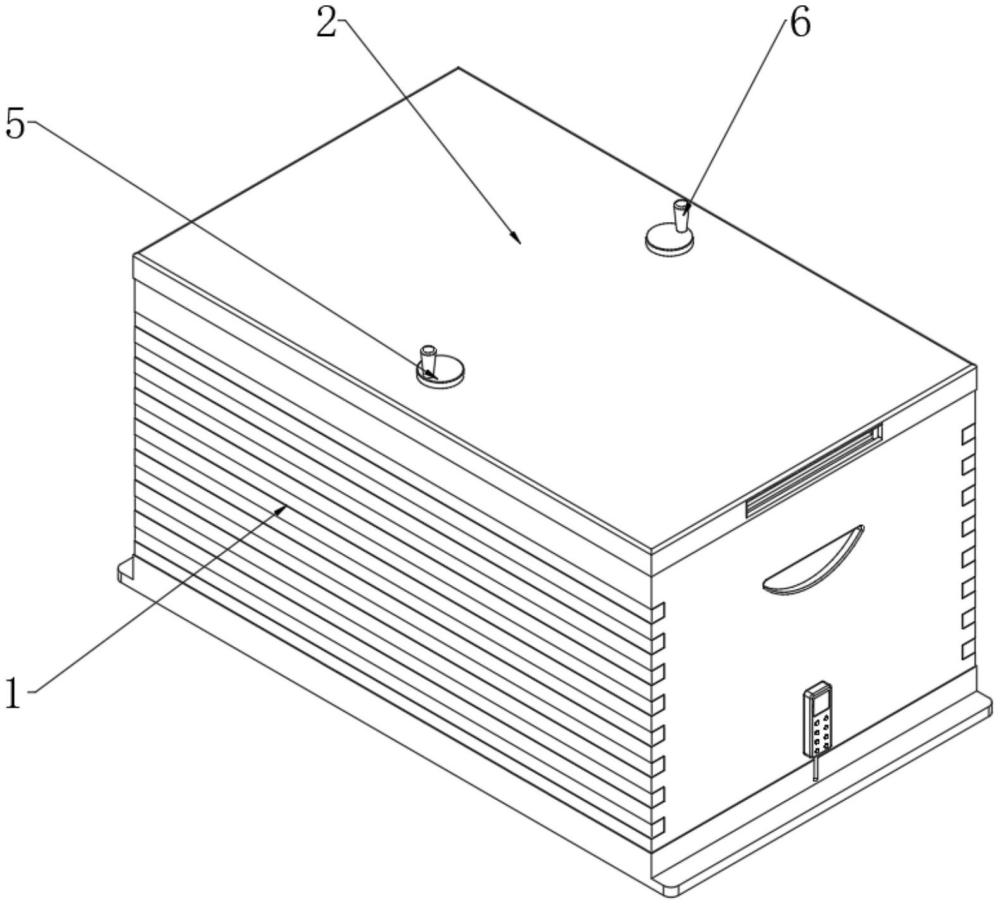

1.一种蜜蜂饲养用恒温装置，包括木箱体(1)、盖板(2)和恒温组件(3)，其特征在于：所述木箱体(1)的顶部与盖板(2)的底部活动连接，所述恒温组件(3)设置于木箱体(1)的内腔；

2.如权利要求1所述的一种蜜蜂饲养用恒温装置，其特征在于：所述盖板(2)的底板固定连接有对接环(7)，所述木箱体(1)的顶部开设有与对接环(7)配合使用的对接槽(8)，所述对接环(7)插接连接于对接槽(8)的内腔。

3.如权利要求1所述的一种蜜蜂饲养用恒温装置，其特征在于：所述盖板(2)的右侧开设有通孔(9)，所述通孔(9)的底部与木箱体(1)相对应，所述通孔(9)的底部开设有进风孔(10)。

4.如权利要求3所述的一种蜜蜂饲养用恒温装置，其特征在于：所述通孔(9)的顶部和底部均开设有滑动槽(11)，所述滑动槽(11)内腔的左侧和右侧均滑动连接有调节板(12)。

5.如权利要求1所述的一种蜜蜂饲养用恒温装置，其特征在于：所述控制装置(5)包括连接板(51)，所述连接板(51)的前侧和后侧均与调节板(12)固定连接，所述连接板(51)的顶部开设有挤压孔(52)，所述挤压孔(52)的内腔活动连接有挤压杆(53)，所述挤压杆(53)的顶部固定连接有转板(54)，所述转板(54)的顶部固定连接有转动件(55)。

6.如权利要求5所述的一种蜜蜂饲养用恒温装置，其特征在于：所述定位组件(6)包括握紧壳(61)，所述握紧壳(61)的底部与转动件(55)的顶部固定连接，所述握紧壳(61)的内腔活动连接有限制管(62)，所述限制管(62)的底部贯穿握紧壳(61)并转动件(55)固定连接，所述限制管(62)的内腔活动连接有插接杆(63)，所述插接杆(63)的顶部与握紧壳(61)内壁固定连接。

7.如权利要求6所述的一种蜜蜂饲养用恒温装置，其特征在于：所述盖板(2)靠近插接杆(63)的一侧开设有与插接杆(63)配合使用的插接槽(64)，且插接槽(64)的数量为多个，并均匀开设于盖板(2)靠近插接杆(63)的一侧，所述插接杆(63)的底部贯穿握紧壳(61)和转动件(55)并延伸至插接槽(64)的内腔。
