一种用于固定水层水平拖网采样的浮游生物网的制作方法

本实用新型涉及一种浮游生物采集装置，尤其一种用于固定水层水平拖网采样的浮游生物网。

背景技术：

浮游生物在水生态系统中不仅数量占优势，而且浮游生物一般敏感性大，而且具有生长周期短，可直接观察鉴定等优点。浮游生物作为生物监测、评价水质污染和营养水平的重要指标，国内外已广泛采用并卓有成效。为了解特定水域浮游生物群落种群数量、优势种、污染指示种等项指标，对该水域水质作出初步评价，我们需要对该水域浮游生物做定性和定量采样。

浮游生物网是采集浮游生物样品的主要工具之一，操作简单、采样量大的优点，在海洋浮游生物的各项研究中被普遍采用。近海浮游生物调查中，根据取样的对象的不同，常用的网具有浅水Ⅰ、Ⅱ、Ⅲ型浮游生物网等。

现有的各类浮游生物网在出海调查时都只能进行垂直拖网或表层水平拖网，并且在进行水平拖网时网口很难完全没入水中。在有些调查中会针对固定水层的浮游生物进行采样调查，而现有浮游生物网在实际操作中很难完成对固定水层浮游生物样品的水平拖网采集。

技术实现要素：

针对现有的浮游生物采集网在固定水层的浮游生物进行采样调查采集困难的问题，本实用新型提供了一种用于固定水层水平拖网采样的浮游生物网。

本实用新型提供的一种用于固定水层水平拖网采样的浮游生物网，包括集线式浮漂板、浮游生物网和铅坠，

浮游生物网包括：

第一浮游生物网，包括锥形第一筛网和支撑圈，所述锥形第一筛网上侧与支撑圈固定连接；

第二浮游生物网，包套在所述第一浮游生物网上，包括锥形第二筛网，所述第二筛网上侧与支撑圈可拆卸连接；

第三浮游生物网，包套在所述第二浮游生物网上，包括锥形第三筛网，所述第三筛网上侧与支撑圈可拆卸连接。

其中，第一浮游生物网的第一筛网网格最大，第二浮游生物网的第二筛网网格次之，第三浮游生物网的第三筛网网格最小。

集线式浮漂板通过第一绳索与支撑圈连接，第一绳索设有长度刻度，其长度可调节，铅坠通过第二绳索与支撑圈连接。

在铅坠的作用下，浮游生物网网口完全没入水中。在线式浮漂板在水中产生的浮力作用下，浮游生物网固定在水中一定的水层深度中。通过调节第一绳索的长度，来调节浮游生物网处于水中的深度。

浮游生物经过依次经过第一浮游生物网、第二浮游生物网、第三浮游生物网，所以可以同时对于三种不同规格的浮游生物进行采集，并且第二浮游生物网和第三浮游生物网采集到的浮游生物样本中没有其他规格的浮游生物。

在上述方案基础上，第一浮游生物网、第二浮游生物网和第三浮游生物网还包括收集装置，所述收集装置设置于所述锥形第一筛网、第二筛网、第三筛网的下端，收集装置包括：

过滤网，围成上下开口的圆筒形，水流经过滤网流出，不会在收集装置中产生涡流；

固定圈，分别连接所述过滤网上端与所述锥形第一筛网、第二筛网、第三筛网下端；

底盖，设置于所述过滤网的下端；

连接杆，连接固定圈和底盖，起加强结构稳固性的作用；

横杆，两端点设置于所述固定圈上；

管，设置于所述底盖下侧，与所述过滤网围成的圆筒形内部联通，用于排出采集到的浮游生物样本；

阀门，设置于所述管上，用于打开或关闭管。

为了防止浮游生物网在使用过程中因为自身制造不完全对称或水流等原因的影响下发生的扭转，在上述方案基础上，所述连接杆共4处，沿过滤网圆周方向均匀分布，所述连接杆为板状结构，优选的为直角梯形结构,沿圆筒形过滤网的径向方向向外。在采集过程中，连接杆可有效阻碍收集装置的转动，从而防止浮游生物网的扭曲。

本实用新型的有益效果：1.浮游生物网能完成对固定水层浮游生物样品的采集。2.可以一次性进行多种不同规格的浮游生物样本采集，并且采集到的浮游生物样本纯度高，没有混入其他规格的浮游生物，避免了二次筛选，提高了采集效率，降低了劳动强度。3.改进了浮游生物收集装置，浮游生物不会被水流冲出，容易聚集在收集装置中，方便浮游生物样本的取出。

附图说明

图1是本实用新型使用状态的结构示意图；

图2是第一浮游生物网结构示意图；

图3是第二浮游生物网结构示意图；

图4是第三浮游生物网结构示意图；

图5是收集装置局部放大图；

图6是图5的俯视图；

图7是实施例2收集装置的局部放大图；

图8是图7的俯视图。

具体实施方式

下面结合本实用新型实施例中的附图，对本实用新型的技术方案做进一步说明。

本实用新型实施例提供的一种用于固定水层水平拖网采样的浮游生物网，如图1所示，包括集线式浮漂板6、浮游生物网和铅坠4。

浮游生物网包括三种规格的相依次嵌套的浮游生物网。

其中，第一浮游生物网1，位于最上端，为第一层采集网。

如图2所示，第一浮游生物网1，包括锥形第一筛网12，筛网规格为CQ14或JP12，还包括支撑圈11，由不锈钢制成，锥形第一筛网12上侧与支撑圈12连接。

如图3所示，第二浮游生物网2，包套在第一浮游生物网1上，为第二层采集网，包括锥形第二筛网22，筛网规格为CB36或JP36，锥形第二筛网22上侧通过挂扣7与支撑圈12可拆卸连接。

如图4所示，第三浮游生物网3，包套在所述第二浮游生物网2上，为第三层采集网，包括锥形第三筛网32，筛网规格为JF62或JP36，第三筛网32上侧通过挂扣7与所述支撑圈12可拆卸连接。

第一浮游生物网1的第一筛网12网格较大，第二浮游生物网2的第二筛网22网格次之，第三浮游生物网3的第三筛网32网格最小。

集线式浮漂板6通过第一绳索8与支撑圈11连接，第一绳索8设有长度刻度，其长度可调节，铅坠4通过第二绳索9与支撑圈11连接。

在采集浮游生物的过程中，浮游生物网在水流的阻力作用下沿水平方向展开，在铅坠的作用下，浮游生物网网口完全没入水中。在线式浮漂板6在水中产生的浮力作用下，浮游生物网固定在水中一定的水层深度中。线式浮漂板6上设置有圆柱形固定柱，第一绳索8缠绕于圆柱形固定柱上，通过调整缠绕的圈数来调节第一绳索8在水中展开的长度，从而来调节浮游生物网处于水中的深度。

大型浮游生物被第一浮游生物网1拦截，中、小型浮游生物穿过第一浮游生物网1；然后，中型浮游生物被第二浮游生物网2拦截，小型浮游生物穿过第二浮游生物网2；最后，小型浮游生物被第三浮游生物网3拦截收集。所以，本实用新型提供的组合式浮游生物网，可以一次性对大、中、小型三种不同规格的浮游生物进行样本采集，并且中、小型浮游生物的样本进行了多次过滤筛选，不会混入其他规格的浮游生物样本。

为了方便快捷的收集并取出采集到的浮游生物样本，如图2、3、4所示，在第一、二、三浮游生物网的锥形第一筛网12、第二筛网22、第三筛网32的下端设置收集装置5。如图5所示，收集装置5，包括过滤网51，该过滤网51围成上下开口的圆筒形，其网格规格分别与所述锥形第一筛网12、第二筛网22、第三筛网32相同。过滤网51的上端通过不锈钢制成的固定圈52与锥形第一筛网12、第二筛网22、第三筛网32下端连接。过滤网51的下端设置底盖53，底盖53上设置有管56，可以向外排出所采集到的浮游生物样本，管56上设置控制开关的阀门57。为了增强收集装置5的稳固性，用不锈钢制成的连杆54将固定圈52和底盖53连接起来，连杆54设置有两个，均在收集装置5外侧。如图6所示，收集装置5还包括横杆55，其两端设置在固定圈52的圆周上，长度等于其直径。

在采集浮游生物时，水流经支撑圈11进入，依次经过第一、二、三浮游生物网，流经收集装置时从过滤网51流出，不会产生涡流，浮游生物经过层层过滤聚集在收集装置5中，采集完毕后，打开阀门57即可排出所收集到的浮游生物样本。

为了更方便的操作本实用新型提供的组合式浮游生物采集网，便于其应用于船舶牵引，避免在采集时筛网受力损坏，还需设置叉纲。

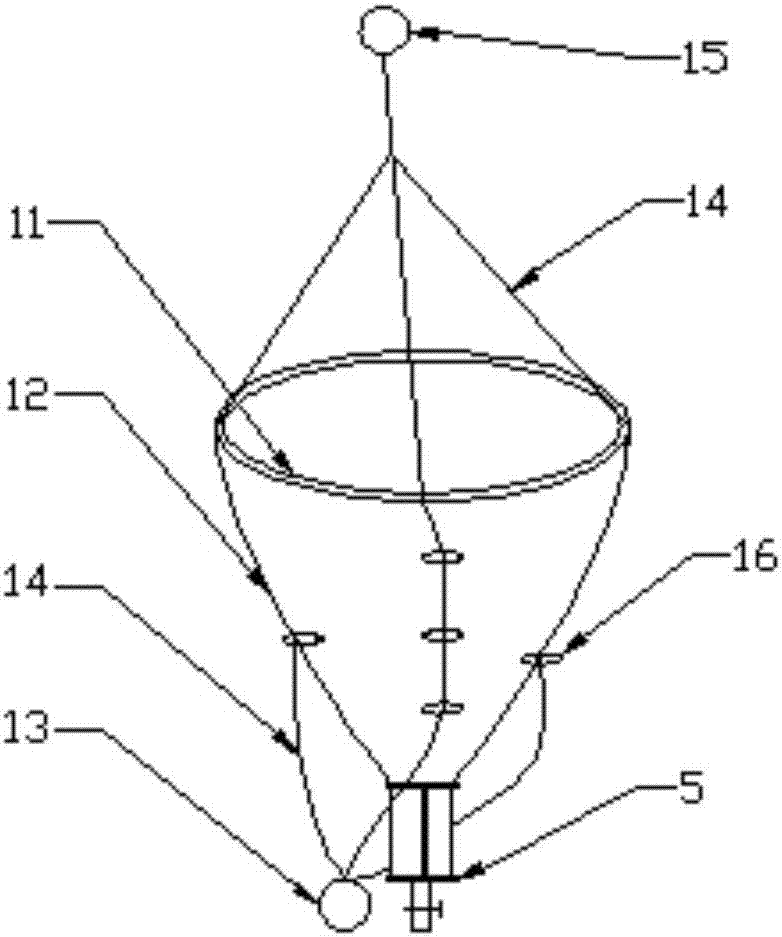

如图2所示，第一浮游生物网1，还包括第一叉纲14，为合成纤维绳制成，设有3根，与支撑圈11固定连接，上端连接不锈钢制成的第一上连接环15，下端穿过设置于锥形第一筛网12外侧的第一固定环16，然后连接到不锈钢制成第一下连接环13。

第一上连接环15用于与船舶的连接，第一固定环16可根据需要设置多个，本实施例设置9个，位于第一筛网13外侧3个相互平行圆周上，将圆周3等分，等分的角度位置相同。

如图3所示，第二浮游生物网2还包括第二叉纲24，为合成纤维绳制成，设有3根，上端与锥形第二筛网22上侧连接，下端穿过第二固定环26，然后连接至第二连接环23。

第二固定环26的个数和设置方式和第一固定环16相同。

如图1所示，

第一浮游生物网1的收集装置5的横杆55通过第四叉纲86与第一上连接环15连接；

第二浮游生物网2的收集装置5的横杆55通过第五叉纲38与所述第一浮游生物网1的下端的第一下连接环13连接；

第三浮游生物网3的收集装置5的横杆55通过第六叉纲39与所述第二浮游生物网2的下端的第二连接环23连接。

在组合式浮游生物网实用过程中，通过第一上连接环15与船舶连接，第一叉纲14、第二叉纲24、第三叉纲34、第四叉纲6、第五叉纲38和第六叉纲39分别连接了各个受力点，当所有叉纲完全伸直时，各筛网处于松弛状态，减少了筛网受力。第一叉纲14、第二叉纲24分别穿过设置于第一筛网12、第二筛网22上的第一固定环16、第二固定环26，便于组合式浮游生物网的展开。

为了防止浮游生物网在使用过程中因为自身制造不完全对称或水流等原因的影响下发生的扭转。实施例2中，如图7、8所示，所述连接杆84共4处，沿过滤网51圆周方向均匀分布，所述连接杆84为板状结构，优选的为直角梯形结构，沿圆筒形过滤网51径向方向向外。在采集过程中，连接杆84可有效阻碍收集装置的转动，增加其稳定性，从而防止浮游生物网的扭曲。

在浮游生物采集过程中为了防止大型的水草、杂物等进入筛网，影响采集效率，用于固定水层水平拖网采样的浮游生物网还包括大网格筛网10，如图1所示，大网格筛网10网格大于第一筛网12网格，仅能拦截大型的杂物即可，网格不宜过小，增加阻力。大网格筛网10与支撑圈11可拆卸连接，采集时装上，起到拦截大型杂物的作用，采集完毕后，拆下，方便取出采集到的浮游生物。
