一种便于显示鱼线信息的主线轴的制作方法

本技术属于钓鱼用品领域，在具体地说，是涉及一种便于显示鱼线信息的主线轴。

背景技术：

1、在钓鱼的时候往往要根据钓鱼水域以及鱼获的大小进行鱼线选择，由此就需要在众多缠绕鱼线的主线轴中挑选合适线长及线号的鱼线进行垂钓。现市面上的鱼线轴上面有的也设置了鱼线线号及线长的标识，但是其一般都采用一次性手写标签贴纸用于标识，甚至有的连标识都没有，要在众多鱼线轴中选择合适的鱼线就比较困难。由于钓鱼的环境一般都比较潮湿且多水，采用手写标签的标识的鱼线轴其标识遇水容易模糊，甚至标识脱落，由此对垂钓者进行鱼线选择造成极大不便。

技术实现思路

1、本实用新型为解决该技术领域存在的技术问题，提供一种便于显示鱼线信息的主线轴。

2、本实用新型为解决上述技术问题提供的一种便于显示鱼线信息的主线轴，包括线轴主体，所述线轴主体设置有环形凹状容线槽；所述线轴主体中心位置可拆卸设置有线号线长调整机构，所述线号线长调整机构设置有中心轴孔，所述线号线长调整机构前面可拆卸设置有线长指示面板和线号指示面板，所述线长指示面板与线号指示面板之间形成滑槽，所述滑槽内滑动设置有线长指示滑块和线号指示滑块，所述线号线长调整机构背面可拆卸设置有盖板。

3、进一步的，所述滑槽呈封闭的环状或封闭的方形形状，可以滑动线长指示滑块和线号指示滑块调整线长和线号指示信息。

4、进一步的，所述滑槽呈长条状或圆弧条状，所述滑槽呈长条状或圆弧条状时，可横向设置或竖向设置。

5、更进一步的，所述线长指示滑块和线号指示滑块分别设置有线长指示头和线号指示头，所述线长指示滑块和线号指示滑块还分别设置有第一定位凸点和第二定位凸点，所述线长指示面板和线号指示面板的每一个刻度位置背面均分别设置有对应的第一定位凹坑和第二凹坑。

6、更进一步的，所述线号线长调整机构设置有若干第一卡接槽或/和第一轴孔，所述线号线长调整机构还设置有若干第二卡接槽或/和第二轴孔，所述线号指示面板设置有与第一卡接槽或/和第一轴孔对应的第一卡接筋或/和第一轴，所述线长指示面板设置有与第二卡接槽或/和第二轴孔对应的第二卡接筋或/和第二轴。

7、更进一步的，所述线号线长调整机构通过卡接筋与线轴主体可拆卸连接，并通过线轴主体上的若干限位部对线号线长调整机构进行限位。

8、更进一步的，所述盖板通过若干扣接钩与线号线长调整机构可拆卸连接，所述盖板还通过若干限位凸块与线号线长调整机构进行限位。

9、本实用新型涉及一种便于显示鱼线信息的主线轴，包括线轴主体，所述线轴主体设置有环形凹状容线槽；所述线轴主体中心位置可拆卸设置有线号线长调整机构，所述线号线长调整机构设置有中心轴孔，所述线号线长调整机构前面可拆卸设置有线长指示面板和线号指示面板，所述线长指示面板与线号指示面板之间形成滑槽，所述滑槽内滑动设置有线长指示滑块和线号指示滑块，所述线号线长调整机构背面可拆卸设置有盖板。由于主线轴设置有线号线长调整机构，可以准确的判断主线轴上鱼线的线长线号信息，由此便于垂钓者根据需要选择鱼线。

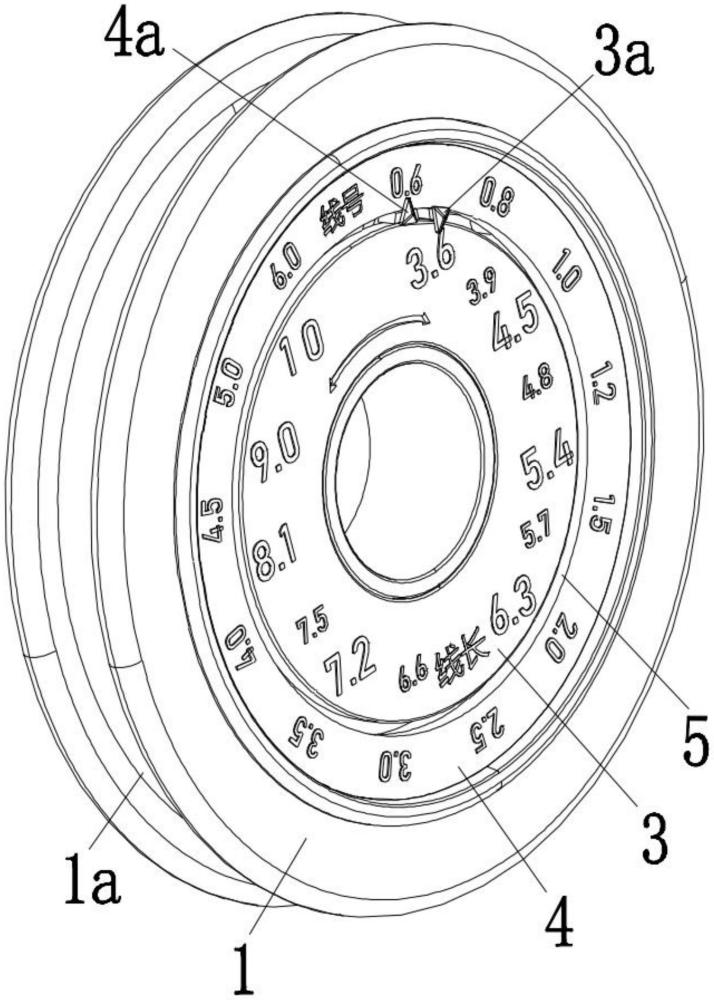

1.一种便于显示鱼线信息的主线轴，包括线轴主体(1)，所述线轴主体(1)设置有环形凹状容线槽(1a)；其特征在于：所述线轴主体(1)中心位置可拆卸设置有线号线长调整机构(2)，所述线号线长调整机构(2)设置有中心轴孔(2a)，所述线号线长调整机构(2)前面可拆卸设置有线长指示面板(3)和线号指示面板(4)，所述线长指示面板(3)与线号指示面板(4)之间形成滑槽(5)，所述滑槽(5)内滑动设置有线长指示滑块(3a)和线号指示滑块(4a)，所述线号线长调整机构(2)背面可拆卸设置有盖板(6)。

2.如权利要求1所述的一种便于显示鱼线信息的主线轴，其特征在于：所述滑槽(5)呈封闭的环状或封闭的方形形状，可以滑动线长指示滑块(3a)和线号指示滑块(4a)调整线长和线号指示信息。

3.如权利要求1所述的一种便于显示鱼线信息的主线轴，其特征在于：所述滑槽(5)呈长条状或圆弧条状，所述滑槽(5)呈长条状或圆弧条状时，可横向设置或竖向设置。

4.如权利要求1-3任一所述的一种便于显示鱼线信息的主线轴，其特征在于：所述线长指示滑块(3a)和线号指示滑块(4a)分别设置有线长指示头(3a1)和线号指示头(4a1)，所述线长指示滑块(3a)和线号指示滑块(4a)还分别设置有第一定位凸点(3a2)和第二定位凸点(4a2)，所述线长指示面板(3)和线号指示面板(4)的每一个刻度位置背面均分别设置有对应的第一定位凹坑(3b)和第二凹坑(4b)。

5.如权利要求1-3任一所述的一种便于显示鱼线信息的主线轴，其特征在于：所述线号线长调整机构(2)设置有若干第一卡接槽或/和第一轴孔(2b)，所述线号线长调整机构(2)还设置有若干第二卡接槽或/和第二轴孔(2c)，所述线号指示面板(4)设置有与第一卡接槽或/和第一轴孔(2b)对应的第一卡接筋或/和第一轴(4c)，所述线长指示面板(3)设置有与第二卡接槽或/和第二轴孔(2c)对应的第二卡接筋或/和第二轴(3c)。

6.如权利要求4所述的一种便于显示鱼线信息的主线轴，其特征在于：所述线号线长调整机构(2)通过卡接筋(2d)与线轴主体(1)可拆卸连接，并通过线轴主体(1)上的若干限位部(1b)对线号线长调整机构(2)进行限位。

7.如权利要求4所述的一种便于显示鱼线信息的主线轴，其特征在于：所述盖板(6)通过若干扣接钩(6a)与线号线长调整机构(2)可拆卸连接，所述盖板(6)还通过若干限位凸块(6b)与线号线长调整机构(2)进行限位。
