一种自动化哺乳母猪饲喂器

本技术涉及畜牧智能养殖设备，具体涉及一种自动化哺乳母猪饲喂器。

背景技术：

1、在哺乳母猪的饲喂中，易出现产后抑食、母猪厌仔、奶猪综合征等，影响母猪健康和延缓进入下一个受孕期，这些都是哺乳母猪管理的重点关注问题。研究表明保持饲喂和水源的充足，饲喂粥料，有利于增加饲料的利用率，满足母猪在哺乳期间的营养需求，提高产仔量和品质。

2、生猪规模化养殖中，哺乳母猪的饲喂工作，主要通过有经验的饲养员去进行母猪的喂养，但是人工操作的方式必定会耗费大量的劳动力，增加相应的养殖成本，同时，人工操作方式精度低，难以达到精准的饲料供给，不利于哺乳母猪的健康和长膘。

技术实现思路

1、本实用新型的目的在于克服上述存在的问题，提供一种自动化哺乳母猪饲喂器，该哺乳母猪饲喂器可以自动提供粥料对哺乳母猪进行饲喂，无需人工参与，降低养殖成本，可以在饲喂过程中进行行智能化、精准化控制，有利于哺乳母猪的健康和长膘。

2、本实用新型的目的通过以下技术方案实现：

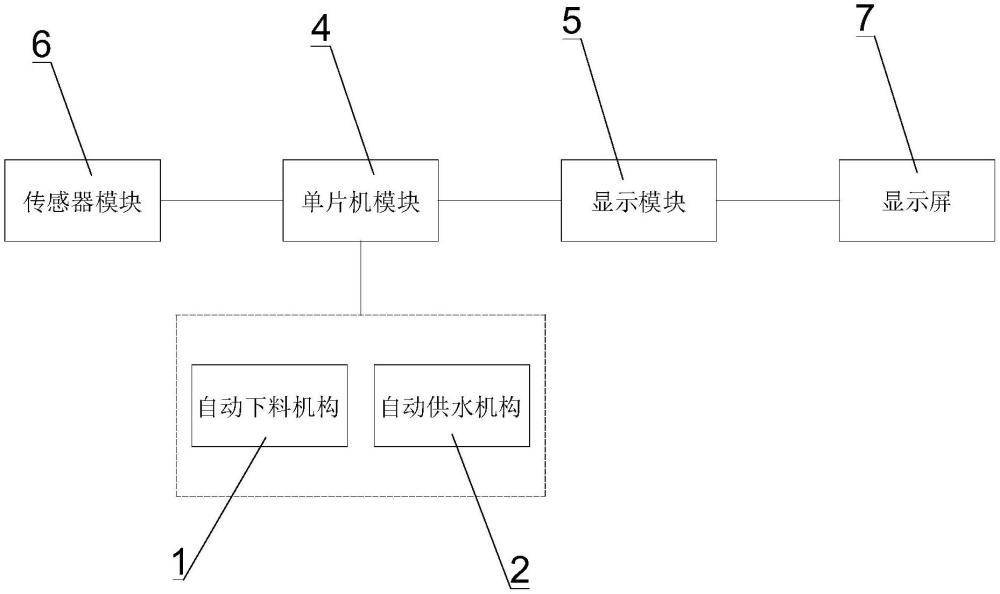

3、一种自动化哺乳母猪饲喂器，包括控制单元、用于向食槽供给饲料的自动下料机构以及用于向食槽供给水的自动供水机构，其中，所述控制单元包括壳体以及设置在壳体内部的控制组件；所述控制组件包括单片机模块、显示模块以及用于识别哺乳母猪耳标的传感器模块；所述壳体上设有显示屏；所述单片机模块分别与显示模块、传感器模块、自动下料机构以及自动供水机构连接；所述显示模块与所述显示屏连接。

4、上述自动化哺乳母猪饲喂器的工作原理是：

5、工作时，工作人员引导哺乳母猪进入栏舍进行入栏操作，传感器模块自动识别哺乳母猪的耳标，根据耳标，单片机模块记录相关信息并将相关信息发送至显示器模块，相关信息包括入栏日期、猪号和饲喂方案，最终在显示屏上显示入栏日期、猪号和饲喂方案；与此同时，单片机模块根据饲喂方案，控制自动下料机构向食槽中进行定量下料，自动供水机构根据单片机模块设定的水料比，向食槽中进行供水，将食槽中的饲料与水混合成粥料，完成粥料自动饲喂的工作。

6、本实用新型的一个优选方案，其中，所述自动下料机构包括绞龙下料器以及用于驱动所述绞龙下料器旋转的电机。通过电机驱动绞龙下料器旋转一定的圈数实现定量下料。

7、优选地，所述自动供水机构包括增压器、供水管以及供水喷头；所述增压器的一端与水源连接，另一端与所述供水管连接；所述供水管的另一端与所述供水喷头连接。通过设置供水管，实现水的输送，增压器可以提高供水压力，高压的水从供水喷头喷出，充分对饲料进行搅动混合，喷混成粥料。

8、优选地，所述供水喷头设置在食槽的中上方，该供水喷头的下端设有一圈均匀分布的出水小孔。上述结构中，一方面通过设置一圈均匀分布的出水小孔，可以进一步提高混合效果，使得饲料与水充分混合成粥料；另一方面，水在增压器的作用下从出水小孔喷出，形成伞状水帘冲洗食槽壁面粘附的饲料残留，实现自清洗功能。

9、优选地，所述壳体上设有五个操作按钮；五个操作按钮包括入栏按钮、出栏按钮、仔猪数设置按钮、仔猪数增加按钮以及仔猪数减少按钮。上述结构中，五个操作按钮均与单片机模块连接，哺乳母猪进入栏舍进行入栏操作的过程中，通过操作入栏按钮，可以使传感器模块识别哺乳母猪耳标，同理，出栏按钮用于出栏操作，记录出栏；仔猪数设置按钮用来启动仔猪数设置模式和进行确认设置操作，根据母猪产仔数量，通过仔猪数增加按钮以及仔猪数减少按钮调节仔猪数，单片机模块可以根据仔猪数调整饲喂方案，控制自动下料机构以及自动供水机构的下料与供水量。

10、优选地，所述自动供水机构上设有探针，所述探针与所述单片机模块连接。通过设置探针，当食槽中的粥料满了，在探针的作用下电路导通，将信息回传至单片机模块，单片机模块控制自动下料机构以及自动供水机构停止下料与供水。

11、优选地，所述控制组件还包括用于在操作所述操作按钮后发出声音的声音模块。通过设置声音模块，可以更好地起到提示作用。

12、优选地，所述控制单元还包括电源模块，所述电源模块用于给控制组件供电。

13、本实用新型与现有技术相比具有以下有益效果：

14、本实施例中的自动化哺乳母猪饲喂器，通过传感器模块识别哺乳母猪的耳标，记录猪号，单片机模块根据耳标记录猪号，设置饲喂方案，控制自动下料机构向食槽中进行定量下料，自动供水机构根据单片机模块设定的水料比，向食槽中进行供水，将食槽中的饲料与水混合成粥料，完成粥料自动饲喂的工作，无需人工参与，实现科学、精准的饲料供给，降低饲料成本，提高养殖效益；智能化、控制精确度更高，有利于哺乳母猪的健康和长膘。

1.一种自动化哺乳母猪饲喂器，其特征在于，包括控制单元、用于向食槽供给饲料的自动下料机构以及用于向食槽供给水的自动供水机构，其中，所述控制单元包括壳体以及设置在壳体内部的控制组件；所述控制组件包括单片机模块、显示模块以及用于识别哺乳母猪耳标的传感器模块；所述壳体上设有显示屏；所述单片机模块分别与显示模块、传感器模块、自动下料机构以及自动供水机构连接；所述显示模块与所述显示屏连接。

2.根据权利要求1所述的一种自动化哺乳母猪饲喂器，其特征在于，所述自动下料机构包括绞龙下料器以及用于驱动所述绞龙下料器旋转的电机。

3.根据权利要求1所述的一种自动化哺乳母猪饲喂器，其特征在于，所述自动供水机构包括增压器、供水管以及供水喷头；所述增压器的一端与水源连接，另一端与所述供水管连接；所述供水管的另一端与所述供水喷头连接。

4.根据权利要求3所述的一种自动化哺乳母猪饲喂器，其特征在于，所述供水喷头设置在食槽的中上方，该供水喷头的下端设有一圈均匀分布的出水小孔。

5.根据权利要求1所述的一种自动化哺乳母猪饲喂器，其特征在于，所述壳体上设有五个操作按钮；五个操作按钮包括入栏按钮、出栏按钮、仔猪数设置按钮、仔猪数增加按钮以及仔猪数减少按钮。

6.根据权利要求1所述的一种自动化哺乳母猪饲喂器，其特征在于，所述自动供水机构上设有探针，所述探针与所述单片机模块连接。

7.根据权利要求5所述的一种自动化哺乳母猪饲喂器，其特征在于，所述控制组件还包括用于在操作所述操作按钮后发出声音的声音模块。

8.根据权利要求1所述的一种自动化哺乳母猪饲喂器，其特征在于，所述控制单元还包括电源模块，所述电源模块用于给控制组件供电。
